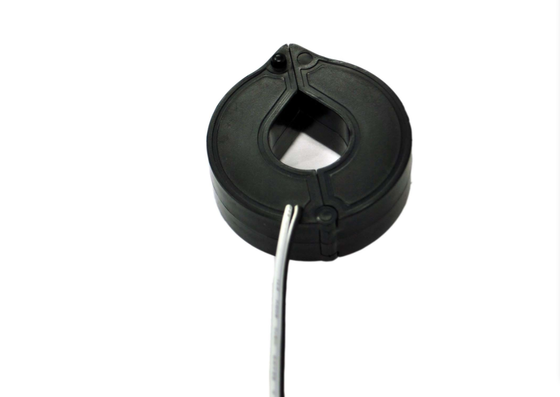

दSCTK660B श्रृंखलास्प्लिट-कोर करंट ट्रांसफार्मर को पावर मॉनिटरिंग, एनर्जी मैनेजमेंट और रेट्रोफिट परियोजनाओं के लिए डिज़ाइन किया गया है।उत्पाद एक फ्लिप-ओपन स्प्लिट-कोर संरचना का उपयोग करता है जो केबलों को अलग किए बिना त्वरित स्थापना की अनुमति देता है, यह विशेष रूप से retrofit परियोजनाओं और ऑनलाइन स्थापना परिदृश्यों के लिए उपयुक्त है। यह उच्च परिशुद्धता माप प्रदान करता है। अलगाव वोल्टेज 3KV/60 सेकंड है।लौ retardant आवास UL94V-0 मानकों को पूरा करता हैअधिकतम कार्य वोल्टेज AC600V है। इसका व्यापक रूप से डेटा लॉगिंग, बिजली निगरानी, ऊर्जा प्रबंधन, नई ऊर्जा निगरानी और लागत आवंटन अनुप्रयोगों में उपयोग किया जाता है।
| आवृत्ति | 50-2.5KHz |
| नामित इनपुट | 0.5A-1000A |
| माप सीमा | 10%इन-130%इन |
| नामित आउटपुट | 0.333V ((AC) या 0-5A |
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10 मिनट |
| डायलेक्ट्रिक शक्ति | 5.0 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | PC/UL94-V0 |
| बब्बिन | पीबीटी |
| कोर | पर्मलॉय |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG तार 1.5m |
| पी/एन | नामित इनपुट (A) | आउटपुट (एमए/वी) | सटीकता | आयाम ((मिमी) | |||||
|---|---|---|---|---|---|---|---|---|---|
| ए | बी | सी | D | ई | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1-250A | 0.333V/0-100mA/1A | 0.2,0.5,1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5-630A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: क्या स्प्लिट-कोर करंट ट्रांसफार्मर को स्थापना के दौरान बिजली बंद करने की आवश्यकता होती है?
उत्तर: नहीं।SCTK660B श्रृंखलाएक फ्लिप-ओपन संरचना का उपयोग करता है जिसमें एक कोर होता है जो खुलता और बंद होता है। इसे बिना किसी केबल को डिस्कनेक्ट या हटाए स्थापित किया जा सकता है।यह विशेष रूप से retrofit परियोजनाओं और अनुप्रयोगों जहां बिजली बंद नहीं किया जा सकता है के लिए उपयुक्त है.
प्रश्न: UL94V-0 लौ प्रतिरोधी आवास का क्या महत्व है?
उत्तरः UL94V-0 प्लास्टिक सामग्री की लौ प्रतिरोधकता के लिए उच्चतम मानकों में से एक है। यह सुनिश्चित करता है कि सेंसर आवास असामान्य परिस्थितियों में आसानी से ज्वलनशील नहीं है,औद्योगिक उपकरणों की सुरक्षा आवश्यकताओं को पूरा करना.
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
एकः आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने निः शुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे।बड़े पैमाने पर आदेश के लिए नेतृत्व समय आम तौर पर 2-8 सप्ताह है.
