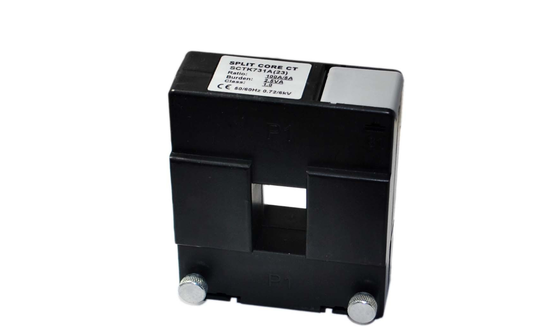

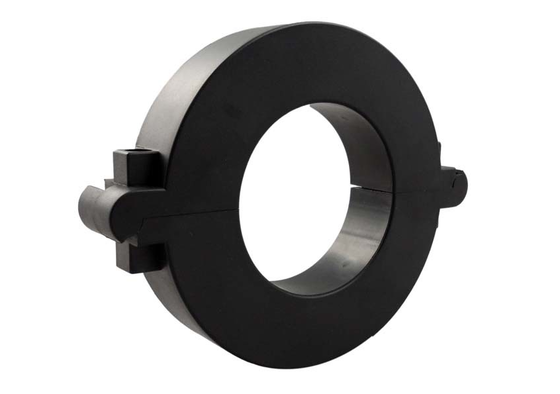

एस सी टी के 662 श्रृंखला स्प्लिट-कोर करंट ट्रांसफार्मर की 0V-10V और 0mA-500mA की द्वितीयक आउटपुट प्रदान करता है, जो सेंस किए गए प्राथमिक करंट से प्राप्त होता है। मीटर के अंदर द्वितीयक सीटी का उपयोग किए बिना, उपयोगकर्ता उच्च सटीकता वाले मीटरिंग एप्लिकेशन के लिए सीधे एस सी टी के 662 श्रृंखला को मीटर से जोड़ सकते हैं। यह केवल प्राथमिक सीटी को बदलकर विभिन्न करंट रेटिंग के लिए एक मीटर को अपनाने में सक्षम बनाता है, जिससे कॉम्पैक्ट मीटर डिज़ाइन बनता है और विकास लागत कम होती है। इसके अलावा, सुरक्षित, तेज और लागत प्रभावी इंस्टॉलेशन प्रदान करने के लिए ओवर-वोल्टेज सुरक्षा सर्किट शामिल है।
| आवृत्ति | 50-400Hz |
| रेटेड इनपुट | 5A-3000A |
| मापन सीमा | 5%In-130%In |
| रेटेड आउटपुट | 0-10V(AC) या 0-5A |
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10min |
| ढांकता हुआ ताकत | 2.5KV/1mA/1min |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| केस | पीसी / UL94-V0 |
| बॉबिन | पीबीटी |
| कोर | सिलिकॉन स्टील |
| आंतरिक संरचना | एपॉक्सी |
| निर्माण | टाई |
| ऑपरेटिंग तापमान | －25℃～＋75℃ |
| ऑपरेटिंग आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG वायर (ट्विस्टेड वायर) 2.5m |
| पी/एन | रेटेड इनपुट (ए) | आउटपुट (एमए/वी) | सटीकता | आयाम (मिमी) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Φ | ए | बी | सी | डी | ई | |||||
| एस सी टी के 662 ए-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| एस सी टी के 662 बी-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| एस सी टी के 662 सी-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| एस सी टी के 662 डी-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| एस सी टी के 662 ई-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
प्रश्न: यूएल प्रमाणन का क्या महत्व है?
यूएल प्रमाणन सुनिश्चित करता है कि यह करंट ट्रांसफार्मर अमेरिकी सुरक्षा मानकों का अनुपालन करता है, जो प्रमुख वैश्विक बाजारों की सुरक्षा आवश्यकताओं को पूरा करता है। इसका उपयोग अमेरिका और उत्तरी अमेरिका को निर्यात किए जाने वाले बिजली उपकरण और मीटर उत्पादों में किया जा सकता है।
प्रश्न: यह उत्पाद मीटर डिजाइन को कैसे सरल बनाता है?
एस सी टी के 662 श्रृंखला उच्च-सटीकता मीटरिंग के लिए सीधे बिजली मीटर से जुड़ सकती है, जिससे मीटर में आंतरिक द्वितीयक सीटी की आवश्यकता समाप्त हो जाती है। विभिन्न रेंज वाले ट्रांसफार्मर का उपयोग करके, एक एकल मीटर कई करंट रेटिंग को समायोजित कर सकता है, जिससे मीटर डिजाइन सरल हो जाता है और विकास लागत कम हो जाती है।प्रश्न: अंतर्निहित ओवरवोल्टेज सुरक्षा सर्किट का कार्य क्या है?ए:
ओवरवोल्टेज सुरक्षा सर्किट असामान्य ओवरवोल्टेज स्थितियों के तहत ट्रांसफार्मर और डाउनस्ट्रीम मापन उपकरण की सुरक्षा करता है। यह इंस्टॉलेशन सुरक्षा सुनिश्चित करता है, सिस्टम विश्वसनीयता में सुधार करता है, और उपकरण क्षति के जोखिम को कम करता है।
