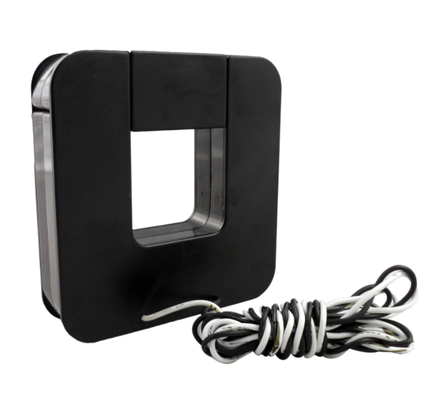

दSCTK660C सीरीज़ का स्प्लिट-कोर करंट ट्रांसफार्मरनए या मौजूदा विद्युत वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है।उत्पाद में स्प्लिट-कोर सेल्फ-लॉकिंग संरचना का उपयोग किया जाता है जो केबलों या बसबारों को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देता हैचौड़ी खिड़की के डिजाइन में बड़े व्यास के केबल या बसबार होते हैं। माध्यमिक घुमाव में एक अंतर्निहित सटीक समानांतर प्रतिरोध होता है,बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता के बिना एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करनायह विद्युत लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के साथ-साथ मोटर्स, प्रकाश व्यवस्था, वायु कंप्रेसर, एचवीएसी,और स्वचालन नियंत्रण प्रणाली, साथ ही ऊर्जा निगरानी और रिले सुरक्षा उपकरण।
मापने की रेंज 0.5A-1000A
आउटपुट सिग्नल 0.333V या 0-500mA
स्प्लिट-कोर सेल्फ-लॉकिंग संरचना
चौड़ी खिड़की में बड़ी केबलें और बसबार हो सकते हैं
अंतर्निहित सटीक प्रतिरोधक सुरक्षित निम्न वोल्टेज आउटपुट
कई आकार उपलब्ध
केबल हटाने के बिना स्थापना
स्थापना समय और लागत बचाता है
विद्युत लाइनों की धाराओं का माप और निगरानी
विद्युत उपकरणों की विद्युत सुरक्षा
मोटर धारा और शक्ति माप
प्रकाश व्यवस्था शक्ति निगरानी
वायु कंप्रेसर वर्तमान निगरानी
एचवीएसी प्रणाली
स्वचालन नियंत्रण प्रणाली
ऊर्जा निगरानी और रिले सुरक्षा उपकरण
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10 मिनट |
| माप सीमा | 10%इन-130%इन |
| नामित आउटपुट | 0.333V ((AC) या 0-5A |
| आवृत्ति | 50-2.5KHz |
| नामित इनपुट | 0.5A-1000A |
| डायलेक्ट्रिक शक्ति | 5.0 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | PC/UL94-V0 |
| बब्बिन | पीबीटी |
| निर्माण | टाई |
| आंतरिक संरचना | एपोक्सी |
| कोर | पर्मलॉय |
| परिचालन आर्द्रता | ≤85% |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG तार 1.5m |
| पी/एन | नामित इनपुट ((A) | आउटपुट ((mA/V) | सटीकता | आयाम ((मिमी) | |||
| ए | बी | सी | D | ||||
| SCTK660C-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V/0-100mA/1A | 0.2,0.5,1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: अंतर्निहित परिशुद्धता प्रतिरोधक का कार्य क्या है?
A:माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोध है। यह वर्तमान संकेत को सीधे एक सुरक्षित कम वोल्टेज आउटपुट (0.333V) या मानक वर्तमान संकेत (0-500mA) में परिवर्तित करता है,बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता को समाप्त करनायह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है और घटक लागत और स्थापना स्थान को बचाता है।
प्रश्न: आउटपुट सिग्नल प्रकार कैसे चुनें?
A: 0.333Vआउटपुट इलेक्ट्रॉनिक ऊर्जा मीटर, पीएलसी और इनपुट वोल्टेज माप उपकरण के लिए उपयुक्त है।0-500mA आउटपुट नियंत्रण प्रणालियों और पारंपरिक माप उपकरण के लिए उपयुक्त है जिन्हें वर्तमान संकेतों की आवश्यकता होती हैकृपया अपने माप उपकरण इनपुट इंटरफ़ेस के आधार पर चुनें।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
