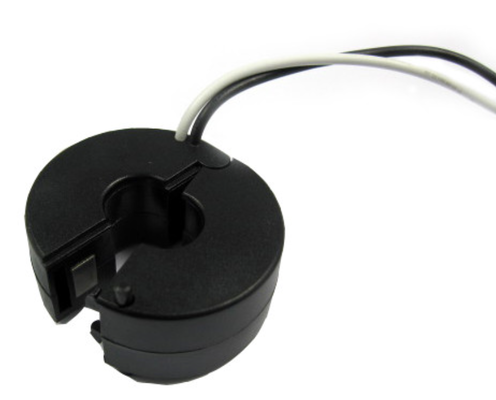

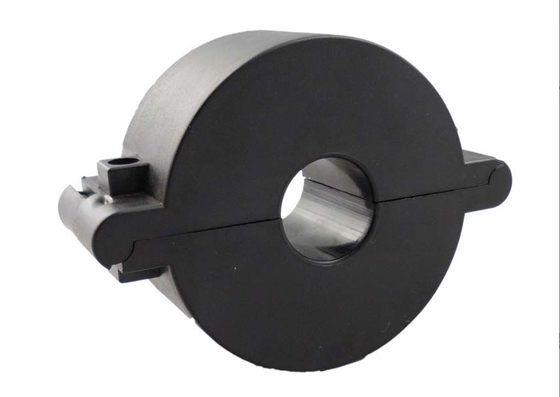

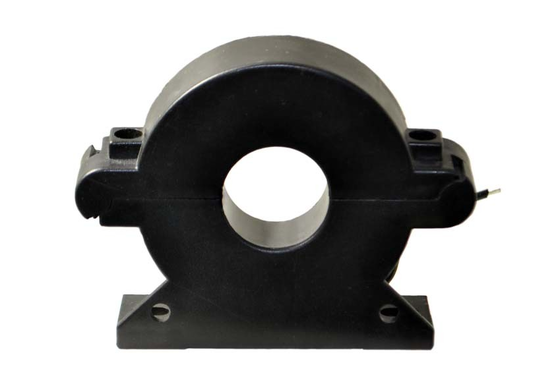

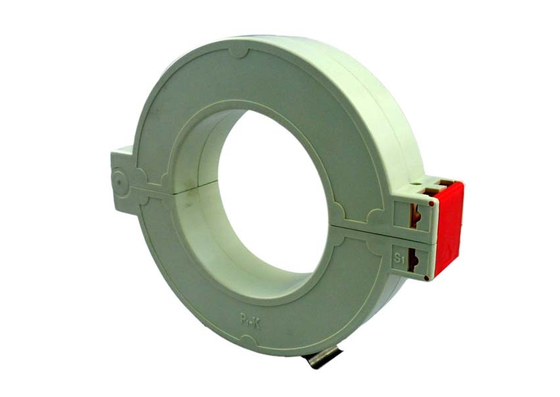

दSCTK667B श्रृंखला के डबल स्क्रू स्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है। माप सीमा है5A से 3000A तक।स्प्लिट-कोर संरचना जो केबलों या बसबारों को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देती है।चौड़ी खिड़की के डिजाइन में बड़े व्यास के केबल या बसबार हो सकते हैं।डबल-स्क्रू लगाव सुरक्षित और विश्वसनीय स्थापना सुनिश्चित करता है।सटीक समानांतर प्रतिरोधक, बाहरी नमूनाकरण प्रतिरोधकों की आवश्यकता के बिना एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करता है। विभिन्न मौजूदा स्थापना स्थितियों के अनुकूल कई आकार उपलब्ध हैं।यह वर्तमान माप के लिए व्यापक रूप से प्रयोग किया जाता हैबिजली लाइनों और उपकरणों में निगरानी और सुरक्षा, साथ ही मोटर्स, प्रकाश व्यवस्था, वायु कंप्रेसर, एचवीएसी और स्वचालन नियंत्रण प्रणालियों के लिए वर्तमान और शक्ति माप,साथ ही ऊर्जा निगरानी और रिले सुरक्षा उपकरण.
| आवृत्ति | 50-400 हर्ट्ज |
| नामित इनपुट | 5A-3000A |
| माप सीमा | 5%इन-130%इन |
| नामित आउटपुट | 0-10V ((AC) या 0-5A |
| अनुपात | ≤ ± 0.1% |
| चरण कोण | ≤ ±5 मिनट |
| डायलेक्ट्रिक शक्ति | 3.0 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | ABS /UL94-V0 |
| बब्बिन | पीबीटी |
| कोर | सिलिकॉन स्टील |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
| पी/एन | नामित इनपुट (A) | आउटपुट (ए/वी/एमए) | सटीकता | आयाम ((मिमी) | ||||
|---|---|---|---|---|---|---|---|---|
| Ø0 | ए | बी | सी | D | ||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: डबल-स्क्रू फिक्सिंग के क्या फायदे हैं?
A:डबल-स्क्रू फिक्सिंग सुनिश्चित करती है कि ट्रांसफार्मर स्थापित होने के बाद केबल या बसबार पर सुरक्षित रूप से लॉक रहता है। यह कंपन या बाहरी बलों के कारण ढीला या शिफ्ट नहीं होगा,सुरक्षित और विश्वसनीय स्थापना सुनिश्चित करनास्नैप-ऑन संरचनाओं की तुलना में, डबल-स्क्रू फिक्सेशन मजबूत क्लैंपिंग बल प्रदान करता है, जो उच्च धारा और उच्च कंपन वातावरण के लिए उपयुक्त है।
प्रश्न: अंतर्निहित परिशुद्धता प्रतिरोधक का कार्य क्या है?
A:माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोधक होता है। यह वर्तमान संकेत को सीधे एक सुरक्षित निम्न वोल्टेज आउटपुट में परिवर्तित करता है, बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता को समाप्त करता है।यह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान को बचाता है।
प्रश्न: इस उत्पाद के लिए कौन से खिड़कियों के आकार उपलब्ध हैं?
A:व्यापक खिड़की डिजाइन बड़े व्यास के केबल या बस्टबार को समायोजित करता है। विभिन्न मौजूदा स्थापना स्थितियों के अनुकूल कई आकार उपलब्ध हैं। विशिष्ट खिड़की आयामों के लिए,कृपया उत्पाद डेटाशीट देखें या हमारी बिक्री टीम से संपर्क करें.
