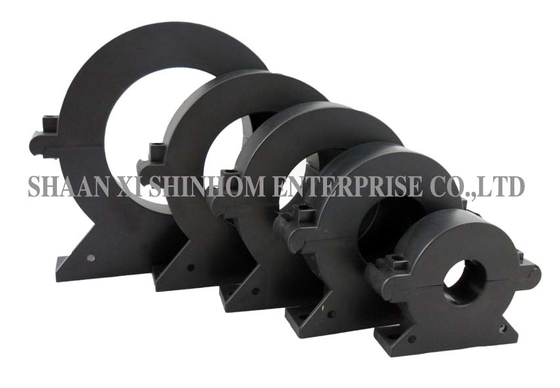

दSCTK671 श्रृंखलास्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में करंट मापने और निगरानी के लिए डिज़ाइन किया गया है।उत्पाद में एक स्प्लिट-कोर संरचना का उपयोग किया जाता है जो केबलों या बसबारों को डिस्कनेक्ट या हटाने के बिना त्वरित स्थापना की अनुमति देता है, स्थापना लागत और समय को काफी कम करता है। माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोध है, जो एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करता है।इपॉक्सी इन्कैप्सुलेशन उत्कृष्ट इन्सुलेशन प्रदर्शन और कंपन प्रतिरोध सुनिश्चित करता है. उच्च पारगम्यता सामग्री एक विस्तृत माप रेंज प्रदान करती है। अनुपात त्रुटिः ≤±0.2%. चरण कोण त्रुटिः ≤±10 मिनट। डाइलेक्ट्रिक शक्तिः 2.5KV/1mA/1 मिनट।यह व्यापक रूप से विद्युत आग निगरानी में प्रयोग किया जाता है, रिसाव आग की रोकथाम, विद्युत चुम्बकीय रिले सुरक्षा, और माइक्रो कंप्यूटर सुरक्षा अनुप्रयोगों.
| आवृत्ति | 50-400 हर्ट्ज |
| नामित इनपुट | 5A-3000A |
| माप सीमा | 5%इन-130%इन |
| नामित आउटपुट | 0-10V ((AC) या 0-5A |
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10 मिनट |
| डायलेक्ट्रिक शक्ति | 2.5 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | पीसी /UL94-V0 |
| बब्बिन | पीबीटी |
| कोर | सिलिकॉन स्टील |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL101522AWGWire ((ट्विनस्टेडवायर) 2.5m |
| पी/एन | नामित इनपुट (A) | आउटपुट (एमए/वी) | सटीकता | आयाम ((मिमी) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | ए | बी | सी | D | ई | F | जी | H | Ø1 | Ø2 | ||||
| SCTK671A-025 | 5-400A (5)100,400A) | 0-200mA 0-10V | 0.2,0.5,1.0 | 25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50-1000A (50,400,1000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100-1500 ए (100,1000,1500A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500-2000A (500,1500,2000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800-3000A (800,2500,3000A) | 0-600mA 0-10V | 0.2,0.5,1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
नोट्स:उत्पाद विनिर्देश अनुकूलित किया जा सकता है
A:नहीं।SCTK671 श्रृंखलाएक स्प्लिट-कोर संरचना का उपयोग करता है जिसमें एक कोर होता है जो खुलता है और बंद हो जाता है। इसे बिना किसी केबल या बसबार को डिस्कनेक्ट या हटाए स्थापित किया जा सकता है।यह विशेष रूप से retrofit परियोजनाओं और अनुप्रयोगों जहां बिजली बंद नहीं किया जा सकता है के लिए उपयुक्त है, स्थापना लागत और समय को काफी कम करता है।
A:माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोधक होता है। यह वर्तमान संकेत को सीधे एक सुरक्षित निम्न-वोल्टेज आउटपुट (0-10V) में परिवर्तित करता है, जिससे बाहरी नमूनाकरण प्रतिरोधकों की आवश्यकता समाप्त हो जाती है।यह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान को बचाता है।
A:इपॉक्सी राल के बर्तन उत्कृष्ट इन्सुलेशन, नमी-प्रूफ, धूल-प्रूफ और संक्षारण सुरक्षा प्रदान करते हैं, साथ ही उत्पाद के कंपन प्रतिरोध को भी बढ़ाते हैं।पूरी तरह से बंद संरचना विभिन्न कठोर वातावरण में ट्रांसफार्मर के दीर्घकालिक स्थिर संचालन सुनिश्चित करता है.
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने निः शुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे।बड़े पैमाने पर आदेश के लिए नेतृत्व समय आम तौर पर 2-8 सप्ताह है.
