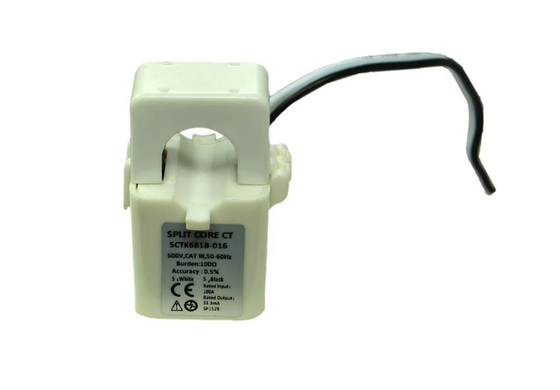

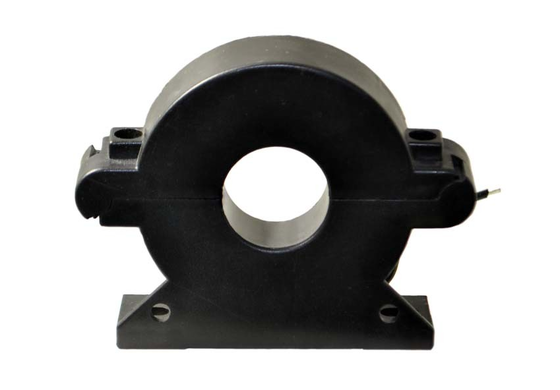

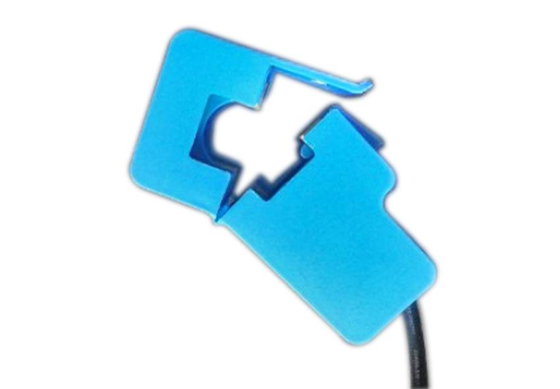

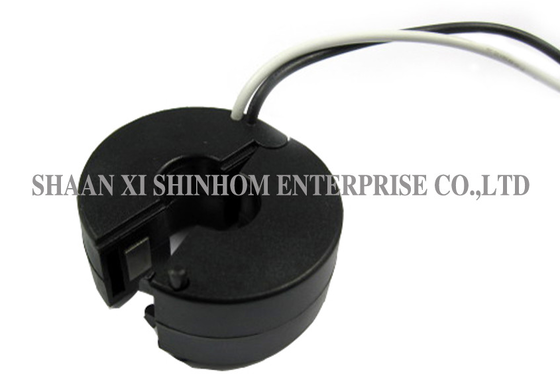

एस सी टी के 661 श्रृंखला स्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है। उत्पाद एक स्प्लिट-कोर सेल्फ-लॉकिंग संरचना का उपयोग करता है जो केबल या बसबार को डिस्कनेक्ट किए बिना या हटाए बिना त्वरित स्थापना की अनुमति देता है। वाइड विंडो डिज़ाइन बड़े व्यास के केबल या बसबार को समायोजित करता है। सेकेंडरी वाइंडिंग में एक अंतर्निहित प्रेसिजन पैरेलल रेसिस्टर है, जो बाहरी नमूनाकरण रेसिस्टर की आवश्यकता के बिना एक सुरक्षित कम-वोल्टेज आउटपुट प्रदान करता है। उच्च अनुकूलन क्षमता के साथ कई यांत्रिक आकार उपलब्ध हैं, जो विभिन्न मौजूदा स्थापना स्थितियों के अनुकूल हैं। इसका व्यापक रूप से बिजली लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के साथ-साथ मोटर्स, प्रकाश व्यवस्था, एयर कंप्रेसर और अन्य अनुप्रयोगों के लिए वर्तमान और शक्ति माप के लिए उपयोग किया जाता है।
| आवृत्ति | 50-60 हर्ट्ज |
|---|---|
| रेटेड इनपुट | 0.5A-630A |
| माप रेंज | 10% इन-130% इन |
| रेटेड आउटपुट | 0.333V (एसी) या 0-500mA |
| अनुपात | ≤ ± 0.1% |
| फेज एंगल | ≤ ± 30 मिनट |
| डाइलेक्ट्रिक स्ट्रेंथ | 2.5KV/1mA/1मिनट |
| इंसुलेशन रेजिस्टेंस | DC500V/100MΩमिनट |
| केस | पीसी / यूएल94-वी0 |
|---|---|
| बॉबिन | पीसी |
| कोर | पर्मेलॉय |
| आंतरिक संरचना | एपॉक्सी |
| निर्माण | टाई |
| ऑपरेटिंग तापमान | −25℃～＋75℃ |
| ऑपरेटिंग आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | यूएल1015 22एडब्ल्यूजी वायर (ट्विस्टेड वायर) 2.5 मीटर |
| पी/एन | रेटेड इनपुट (ए) | आउटपुट (एमए/वी) | सटीकता | आयाम (मिमी/इंच) | ||||
|---|---|---|---|---|---|---|---|---|
| ए | बी | सी | डी | ई | ||||
| एस सी टी के 661ए-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2,0.5,1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
| एस सी टी के 661बी-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0.2,0.5,1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
| एस सी टी के 661सी-019 |
5-250A (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
| एस सी टी के 661डी-023 |
5-400A (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
| एस सी टी के 661ई-032 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.2,0.5,1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
प्रश्न: क्या यह उत्पाद एंटी-टैम्परिंग इलेक्ट्रिसिटी मीटर के लिए उपयुक्त है?
ए: हाँ। एस सी टी के 661 श्रृंखला सिंगल-फेज इलेक्ट्रिसिटी मीटर और एंटी-टैम्परिंग इलेक्ट्रिसिटी मीटर के लिए उपयुक्त है। अंतर्निहित प्रेसिजन रेसिस्टर एक स्थिर कम-वोल्टेज आउटपुट प्रदान करता है, जो करंट सेंसिंग के लिए एंटी-टैम्परिंग इलेक्ट्रिसिटी मीटर की सटीकता और विश्वसनीयता आवश्यकताओं को पूरा करता है।
प्रश्न: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल (आकार की आवश्यकताओं सहित) प्रदान करें। नमूने मुफ्त हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है।
