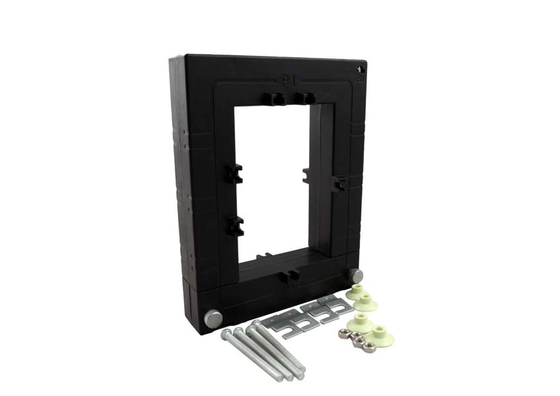

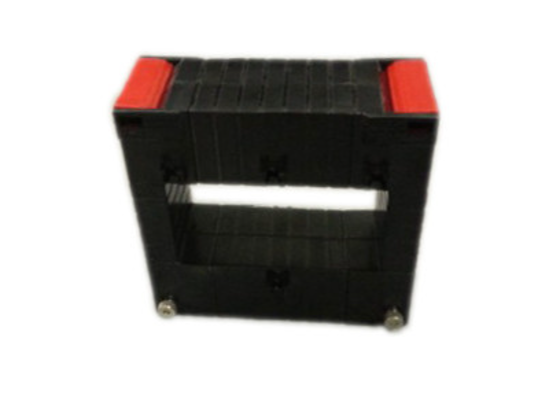

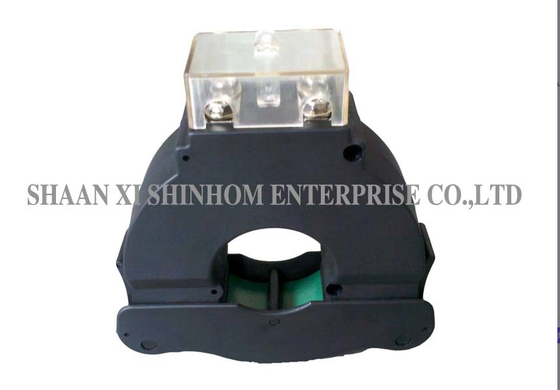

दSCTK667A श्रृंखलास्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में करंट मापने और निगरानी के लिए डिज़ाइन किया गया है।उत्पाद में एक स्प्लिट-कोर संरचना का उपयोग किया जाता है जो केबलों या बसबारों को डिस्कनेक्ट या हटाने के बिना त्वरित स्थापना की अनुमति देता हैचौड़ी खिड़की के डिजाइन में बड़े व्यास के केबल या बसबार होते हैं। माध्यमिक घुमाव में एक अंतर्निहित सटीक समानांतर प्रतिरोध होता है,बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता के बिना एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करनाविभिन्न मौजूदा स्थापना स्थितियों के अनुकूल होने के लिए कई आकार उपलब्ध हैं। यह विद्युत लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के लिए व्यापक रूप से उपयोग किया जाता है,साथ ही मोटर्स के लिए वर्तमान और शक्ति माप, प्रकाश व्यवस्था, वायु कंप्रेसर, एचवीएसी और स्वचालन नियंत्रण प्रणाली, साथ ही ऊर्जा निगरानी और रिले सुरक्षा उपकरण।
| आवृत्ति | 50-400 हर्ट्ज |
| नामित इनपुट | 100A-1000A |
| माप सीमा | 5%इन-130%इन |
| नामित आउटपुट | 5A/1A |
| अनुपात | ≤ ± 0.5% |
| चरण कोण | ≤ ±30 मिनट |
| डायलेक्ट्रिक शक्ति | 2.5 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmi |
| मामला | PA /UL94-V0 |
| बब्बिन | पीए |
| कोर | सिलिकॉन स्टील |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
| इनपुट/आउटपुट | भार ((VA) /वर्ग | इनपुट/आउटपुट | भार ((VA) /वर्ग | ||||
| (A) | 0.5 | 1.0 | 3.0 | (A) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | १५०/१ | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: अंतर्निहित परिशुद्धता प्रतिरोधक का कार्य क्या है?
उत्तर: माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोधक होता है। यह वर्तमान संकेत को सीधे एक सुरक्षित निम्न-वोल्टेज आउटपुट में परिवर्तित करता है, बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता को समाप्त करता है।यह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान को बचाता है।

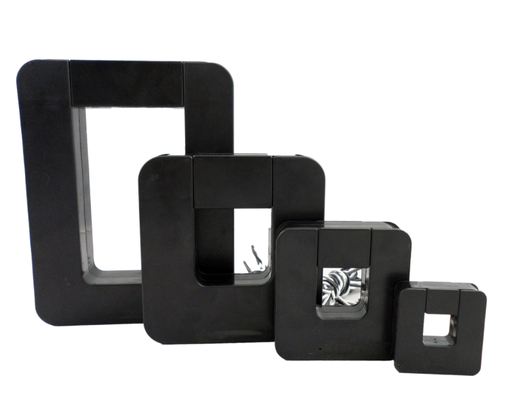

प्रश्न: इस उत्पाद के लिए कौन से खिड़कियों के आकार उपलब्ध हैं?
एकः विभिन्न केबल या बसबार व्यास के अनुरूप कई खिड़की आकार उपलब्ध हैं। विशिष्ट खिड़की आयामों के लिए, कृपया उत्पाद डेटाशीट देखें या हमारी बिक्री टीम से संपर्क करें।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
एकः आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने निः शुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे।बड़े पैमाने पर आदेश के लिए नेतृत्व समय आम तौर पर 2-8 सप्ताह है.
