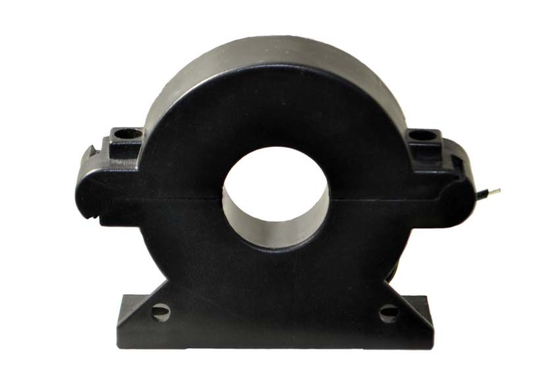

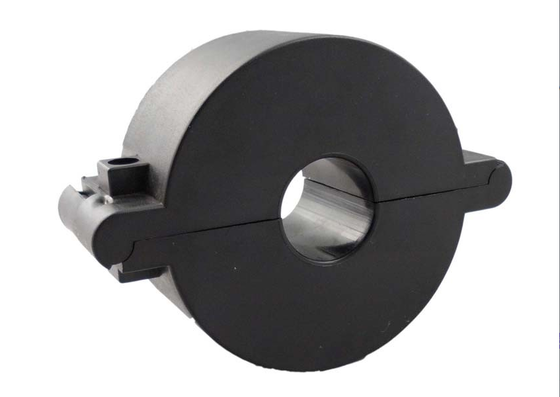

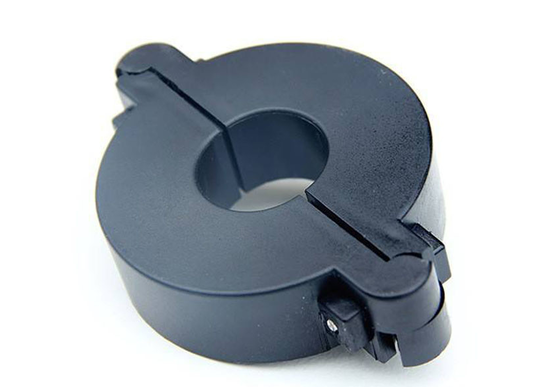

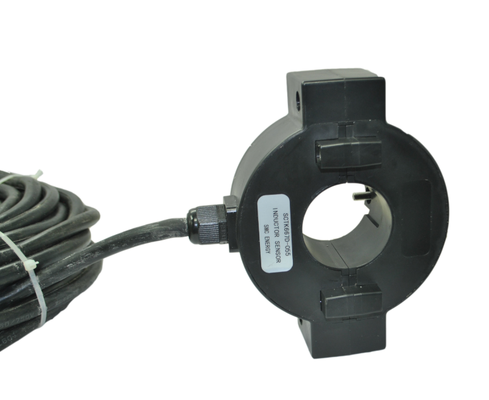

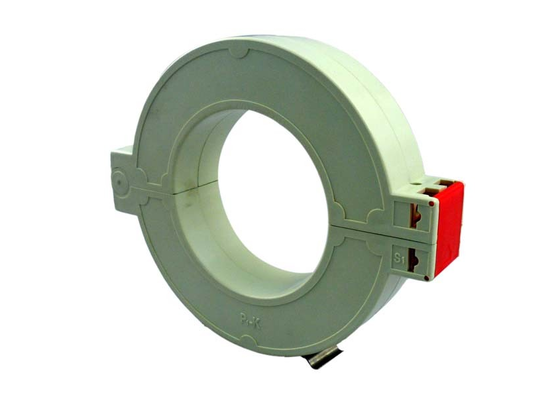

दSCTK663 श्रृंखलास्प्लिट-कोर करंट ट्रांसफार्मर को विद्यमान विद्युत वितरण नेटवर्क में बाद की स्थापना की आवश्यकताओं के लिए डिज़ाइन किया गया है।उत्पाद में एक स्प्लिट-कोर संरचना का उपयोग किया जाता है जो केबलों या बसबारों को डिस्कनेक्ट या हटाने के बिना त्वरित स्थापना की अनुमति देता हैयह विश्वसनीय और दृढ़ निर्धारण के लिए केबल बंधनों के साथ सुरक्षित है, श्रम स्थापना लागत को काफी कम करता है। दो खिड़कियों के आकार उपलब्ध हैंः 25 मिमी और 45 मिमी,विभिन्न केबल व्यास आवश्यकताओं के लिए उपयुक्तइसका व्यापक रूप से एचवीएसी तापमान नियंत्रण, बिजली प्रबंधन, भवन स्वचालन प्रणाली, मोटर वर्तमान माप, प्रकाश व्यवस्था और एयर कंडीशनिंग उपकरण वर्तमान निगरानी में उपयोग किया जाता है।
| आवृत्ति | 50-400 हर्ट्ज |
|---|---|
| नामित इनपुट | 5A-1000A |
| माप सीमा | 5%इन-130%इन |
| नामित आउटपुट | 0-10V ((AC) या 0-5A |
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10 मिनट |
| डायलेक्ट्रिक शक्ति | 2.5 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmi |
| मामला | पीसी /UL94-V0 |
|---|---|
| बब्बिन | पीबीटी |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG तार ((ट्विनस्टेड तार) 2.5m |
तार का आयामः अपने सीटी का आकार कम करने की तुलना में अधिक करना बेहतर है। कृपया अपने तार के व्यास को मिलीमीटर में मापें,एमसीएम तार आकार का उपयोग करने के बजाय क्योंकि इन्सुलेशन मोटाई एक तार निर्माता से दूसरे के लिए काफी भिन्न होती है.
| पी/एन | नामित इनपुट (A) | आउटपुट (एमए/वी) | सटीकता | आयाम ((मिमी) | |||||
|---|---|---|---|---|---|---|---|---|---|
| Φ | ए | बी | सी | D | ई | ||||
| SCTK663A-025 |
5-400A (5)100,250,400A) |
0-200mA 0-10V |
0.2,0.5,1.0 | 25 | 118 | 90 | 42 | 16 | 32 |
| SCTK663B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 45 | 145 | 113 | 42 | 16 | 32 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
उत्तरः 25 मिमी का खिड़की छोटे केबलों (बाहरी व्यास ≤25 मिमी) के लिए उपयुक्त है। 45 मिमी का खिड़की बड़े केबलों या बसबारों (बाहरी व्यास ≤45 मिमी) के लिए उपयुक्त है। चयन करते समय,कृपया परीक्षण केबल के बाहरी व्यास के आधार पर उपयुक्त खिड़की का आकार चुनें.
A:0-10Vआउटपुट नियंत्रण प्रणालियों के लिए उपयुक्त है जिन्हें वोल्टेज संकेतों की आवश्यकता होती है (जैसे पीएलसी, डीसीएस, भवन नियंत्रक) ।0-5A आउटपुट पारंपरिक इनपुट करंट मापने के उपकरणों और सुरक्षा उपकरणों के लिए उपयुक्त हैकृपया अपने उपकरण इनपुट इंटरफ़ेस के आधार पर चुनें.
उत्तर: केबल टाई को फिक्स करने के लिए किसी विशेष उपकरण की आवश्यकता नहीं होती है, जिससे स्थापना सरल और त्वरित होती है। यह सुनिश्चित करता है कि ट्रांसफार्मर केबल पर मजबूती से फिक्स हो और कंपन या बाहरी ताकतों के कारण शिफ्ट न हो।यह बैच स्थापना और साइट पर निर्माण के लिए उपयुक्त है.
