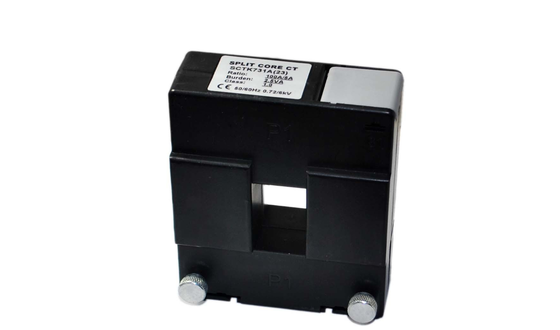

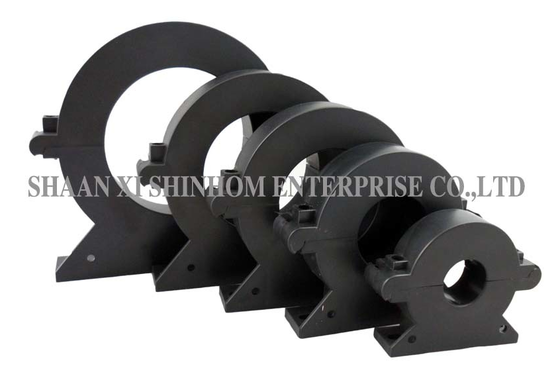

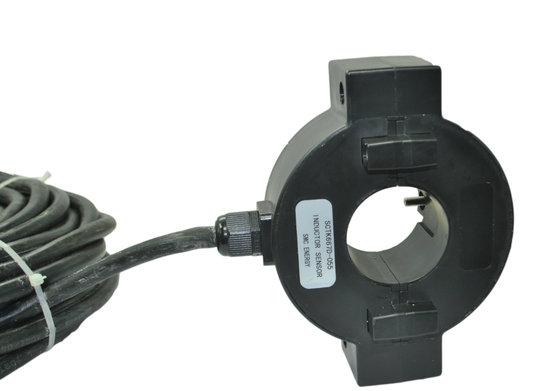

एस सी टी के 671 श्रृंखला स्प्लिट-कोर करंट ट्रांसफार्मर नए या मौजूदा बिजली वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है। मापने की सीमा 5A से 3000A है, जिसमें 0-10V (AC) या 0-5A का आउटपुट है। उत्पाद एक स्प्लिट-कोर संरचना का उपयोग करता है जो केबल या बसबार को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देता है। यह स्थापना लागत और समय को काफी कम करता है। द्वितीयक वाइंडिंग में एक अंतर्निहित सटीक समानांतर रोकनेवाला होता है, जो एक सुरक्षित निम्न-वोल्टेज आउटपुट प्रदान करता है। एपॉक्सी एनकैप्सुलेशन उत्कृष्ट इन्सुलेशन प्रदर्शन और कंपन प्रतिरोध सुनिश्चित करता है। उच्च-पारगम्यता सामग्री एक विस्तृत मापने की सीमा (रेटेड इनपुट का 5%-130%) प्रदान करती है। इसका व्यापक रूप से विद्युत अग्नि निगरानी, रिसाव अग्नि रोकथाम, विद्युत चुम्बकीय रिले सुरक्षा और माइक्रो कंप्यूटर सुरक्षा अनुप्रयोगों में उपयोग किया जाता है।विशेषताएं
| 50-400 हर्ट्ज | रेटेड इनपुट |
|---|---|
| 5A-3000A | मापने की सीमा |
| 5% इन-130% इन | रेटेड आउटपुट |
| 0-10V (एसी) या 0-5A | अनुपात |
| ≤ ± 0.2% | चरण कोण |
| ≤ ± 10 मिनट | ढांकता हुआ ताकत |
| 2.5KV/1mA/1मिनट | इन्सुलेशन प्रतिरोध |
| DC500V/100MΩमिनट | यांत्रिक पैरामीटर |
| पीसी / यूएल 94-वी0 | बॉबिन |
|---|---|
| पीबीटी | कोर |
| सिलिकॉन स्टील | आंतरिक संरचना |
| एपॉक्सी | निर्माण |
| टाई | ऑपरेटिंग तापमान |
| −25℃～＋75℃ | ऑपरेटिंग आर्द्रता |
| ≤85% | आउटपुट कनेक्शन |
| यूएल 101522AWG तार (ट्विस्टेड वायर) 2.5 मीटर | प्रकार चयन |
| रेटेड इनपुट (ए) | आउटपुट (एमए/वी) | सटीकता | आयाम (मिमी) | Ø | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ए | बी | सी | डी | ई | एफ | जी | एच | Ø1 | Ø2 | एस सी टी के 671 ए-025 | ||||
| 5-400A |
(5,100,400A) 0-200mA |
0-10V 0.2,0.5,1.0 |
100 |
80 | 144 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है |
| 50-1000A |
(50,400,1000A) 0-500mA |
0-10V 0.2,0.5,1.0 |
100 | 108 | 107 | 26 | 91 | 100 | 174 | 24 | 13 | 5 | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है |
| 100-1500A |
(100,1000,1500A) 0-500mA |
0-10V 0.2,0.5,1.0 |
100 | 128 | 127 | 26 | 91 | 120 | 27 | 27 | 17 | 5 | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है |
| 500-2000A |
(500,1500,2000A) 0-500mA |
0-10V 0.2,0.5,1.0 |
100 | 144 | 28 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है |
| 800-3000A |
(800,2500,3000A) 0-600mA |
0-10V 0.2,0.5,1.0 |
100 | 174 | 30 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है | नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है |
अक्सर पूछे जाने वाले प्रश्न
ए: द्वितीयक वाइंडिंग में एक अंतर्निहित सटीक समानांतर रोकनेवाला होता है। यह वर्तमान सिग्नल को सीधे एक सुरक्षित निम्न-वोल्टेज आउटपुट (0-10V) में परिवर्तित करता है, जिससे बाहरी नमूनाकरण रोकनेवाला की आवश्यकता समाप्त हो जाती है। यह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान बचाता है।
प्रश्न: ±0.2% अनुपात त्रुटि कौन से अनुप्रयोगों को पूरा कर सकती है?
ए: ±0.2% अनुपात त्रुटि एक उच्च-सटीकता वर्ग है। यह उच्च माप सटीकता वाले अनुप्रयोगों की आवश्यकताओं को पूरा कर सकता है, जैसे कि विद्युत अग्नि निगरानी, रिले सुरक्षा, माइक्रो कंप्यूटर सुरक्षा और औद्योगिक स्वचालन नियंत्रण।
प्रश्न: एपॉक्सी पॉटिंग के क्या फायदे हैं?ए: एपॉक्सी रेजिन पॉटिंग उत्कृष्ट इन्सुलेशन, नमी-सबूत, धूल-सबूत और संक्षारण सुरक्षा प्रदान करता है, साथ ही उत्पाद के कंपन प्रतिरोध को भी बढ़ाता है। पूरी तरह से बंद संरचना विभिन्न कठोर वातावरणों में ट्रांसफार्मर के दीर्घकालिक स्थिर संचालन को सुनिश्चित करती है।प्रश्न: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने मुफ्त हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है।
