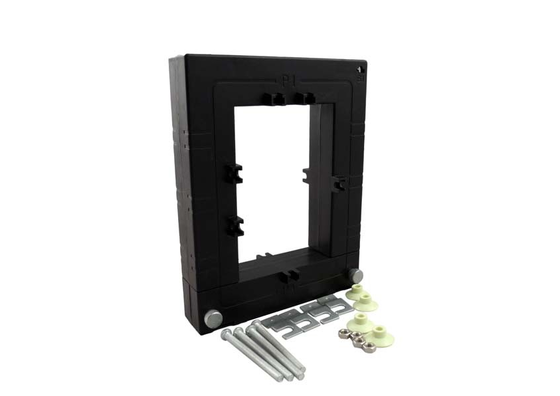

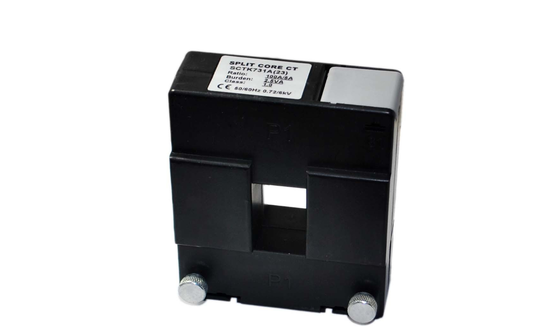

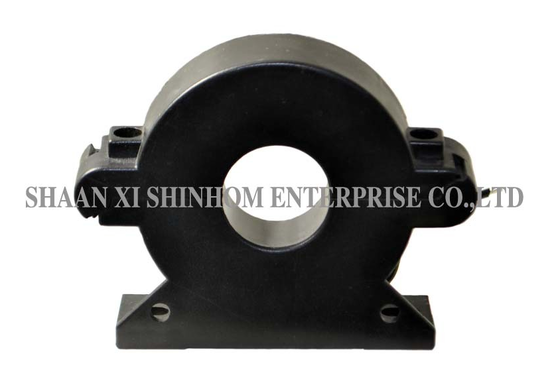

दSCTK673 सीरीज़ के स्प्लिट-कोर करंट ट्रांसफार्मरनए या मौजूदा विद्युत वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है। माप सीमा 5A से 1000A है, 0-10V (AC) या 0-5A के आउटपुट के साथ।उत्पाद में एक स्प्लिट-कोर संरचना का उपयोग किया जाता है जो केबलों या बसबारों को डिस्कनेक्ट या हटाने के बिना त्वरित स्थापना की अनुमति देता हैयह स्थापना लागत और समय को काफी कम करता है। माध्यमिक घुमाव में एक अंतर्निहित सटीक समानांतर प्रतिरोध है, जो एक सुरक्षित निम्न-वोल्टेज आउटपुट प्रदान करता है।इपॉक्सी इन्कैप्सुलेशन उत्कृष्ट इन्सुलेशन प्रदर्शन सुनिश्चित करता हैदोहरे पेंच के साथ बांधने का डिजाइन और चौड़ी खिड़की बड़े व्यास के केबल या बसबार को समायोजित करती है। सटीकता वर्ग कक्षा 0 को कवर करते हैं।2कक्षा 0.5, और वर्ग 1.0, सटीक मीटरिंग से लेकर सामान्य सुरक्षा तक विभिन्न आवश्यकताओं को पूरा करता है। इसका व्यापक रूप से बिजली निगरानी, मोटर धारा और शक्ति माप, प्रकाश व्यवस्था, वायु कंप्रेसर, एचवीएसी,स्वचालन नियंत्रण प्रणाली, और रिले सुरक्षा उपकरण।
विशेषताएं
आवेदन
बिजली निगरानी और ऊर्जा प्रबंधन
मोटर धारा और शक्ति माप
प्रकाश व्यवस्था शक्ति निगरानी
वायु कंप्रेसर वर्तमान निगरानी
एचवीएसी प्रणाली
स्वचालन नियंत्रण प्रणाली
रिले सुरक्षा उपकरण
विद्युत वितरण लाइन वर्तमान निगरानी और सुरक्षा
विद्युत पैरामीटर
| आवृत्ति | 50-400 हर्ट्ज |
| नामित इनपुट | 5A-1000A |
| माप सीमा | 5%इन-130%इन |
| नामित आउटपुट | 0-10V ((AC) या 0-5A |
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10 मिनट |
| डायलेक्ट्रिक शक्ति | 2.5 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
यांत्रिक पैरामीटर
| मामला | पीसी /UL94-V0 |
| बब्बिन | पीबीटी |
| कोर | सिलिकॉन स्टील |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| परिचालन आर्द्रता | ≤85% |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| आउटपुट कनेक्शन | UL101522AWGWire ((ट्विनस्टेडवायर) 2.5m |
प्रकार का चयन
| पी/एन | नामित इनपुट (A) | आउटपुट (एमए/वी) | सटीकता | आयाम ((मिमी) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | ए | बी | सी | D | ई | F | जी | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5)100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या स्प्लिट-कोर करंट ट्रांसफार्मर को स्थापित करने के दौरान बिजली बंद करने या केबल निकालने की आवश्यकता होती है?
उत्तर: नहीं।SCTK673 श्रृंखलाएक स्प्लिट-कोर स्नैप-ऑन संरचना का उपयोग करता है जिसमें एक कोर होता है जो खुलता है और बंद हो जाता है। इसे बिना किसी केबल या बसबार को डिस्कनेक्ट या हटाए स्थापित किया जा सकता है।यह विशेष रूप से retrofit परियोजनाओं और अनुप्रयोगों जहां बिजली बंद नहीं किया जा सकता है के लिए उपयुक्त है, स्थापना लागत और समय को काफी कम करता है।
प्रश्न: इस उत्पाद के लिए कौन से सटीकता वर्ग उपलब्ध हैं?
उत्तरः तीन सटीकता वर्ग उपलब्ध हैंः वर्ग 0.2कक्षा 0.5, और वर्ग 1.0वर्ग 0.2 सटीक ऊर्जा माप के लिए उपयुक्त है. वर्ग 0.5 सामान्य औद्योगिक माप के लिए उपयुक्त है. वर्ग 1.0 सुरक्षा अनुप्रयोगों और पारंपरिक संकेत उपकरणों के लिए उपयुक्त हैकृपया अपने आवेदन की सटीकता आवश्यकताओं के आधार पर चयन करें।
प्रश्न: अंतर्निहित परिशुद्धता प्रतिरोधक का कार्य क्या है?
A: माध्यमिक घुमाव में एक अंतर्निहित सटीक समानांतर प्रतिरोध है। यह वर्तमान संकेत को सीधे एक सुरक्षित निम्न वोल्टेज आउटपुट (0-10V या 0-5A) में परिवर्तित करता है,बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता को समाप्त करनायह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है और घटक लागत और स्थापना स्थान को बचाता है।
प्रश्न: एपॉक्सी पॉटिंग के क्या फायदे हैं?
एः इपॉक्सी राल के बर्तन उत्कृष्ट इन्सुलेशन, नमी-सबूत, धूल-सबूत और संक्षारण सुरक्षा प्रदान करते हैं। डबल-स्क्रू फास्टनिंग डिजाइन सुरक्षित और विश्वसनीय स्थापना सुनिश्चित करता है।पूरी तरह से बंद संरचना विभिन्न कठोर वातावरण में ट्रांसफार्मर के दीर्घकालिक स्थिर संचालन सुनिश्चित करता है.
