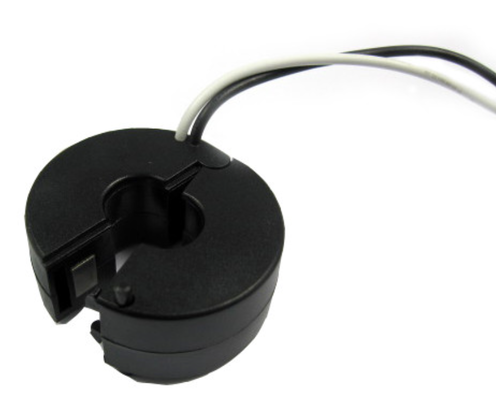

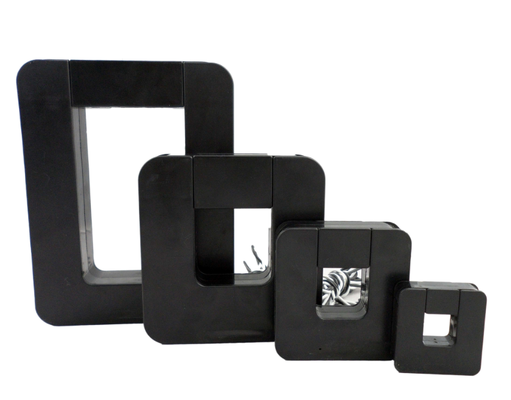

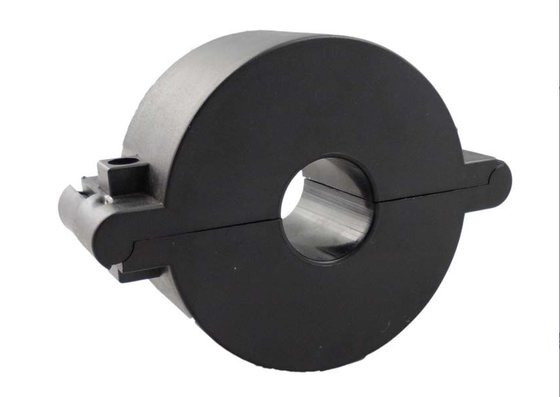

SCTK751 श्रृंखला स्प्लिट-कोर करंट ट्रांसफार्मर करंट माप अनुप्रयोगों में त्वरित और आसान स्थापना के लिए डिज़ाइन किया गया है। रेटेड इनपुट है 5A से 5000A, आउटपुट है 0.333V या 0-500mA, सटीकता के साथ प्र: 50-60Hz आवृत्ति रेंज किन अनुप्रयोगों के लिए उपयुक्त है?. उत्पाद एक स्प्लिट-कोर संरचना का उपयोग करता है जो चुंबकीय क्षेत्र प्रेरण के माध्यम से गैर-संपर्क वर्तमान माप प्राप्त करता है। इसे परीक्षण के तहत केबल को डिस्कनेक्ट किए बिना स्थापित किया जा सकता है, जिससे स्थापना सुरक्षित और अधिक सुविधाजनक हो जाती है। इसका व्यापक रूप से बिजली लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के साथ-साथ मोटर्स, प्रकाश व्यवस्था, एयर कंप्रेसर, एचवीएसी और स्वचालन नियंत्रण प्रणालियों के लिए वर्तमान और शक्ति माप, साथ ही ऊर्जा निगरानी और रिले सुरक्षा उपकरणों के लिए उपयोग किया जाता है।
| आवृत्ति | निःशुल्क |
| रेटेड इनपुट | 5A-5000A |
| माप सीमा | 10%In-130%In |
| रेटेड आउटपुट | 0.333V(AC) या 0-500mA |
| अनुपात | ± 1.0％ |
| चरण कोण | ≤ ±90min |
| ढांकता हुआ शक्ति | 2.5KV/1mA/1min |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| केस | PC /UL94-V0 |
| बॉबिन | PBT |
| कोर | पर्मलॉय |
| आंतरिक संरचना | एपॉक्सी |
| निर्माण | टाई |
| ऑपरेटिंग तापमान | －25℃～＋75℃ |
| ऑपरेटिंग आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG वायर (ट्विस्टेड वायर) 2.0m |
| P/N | रेटेड इनपुट (A) | आउटपुट (mA/V) | सटीकता | आयाम (मिमी/इंच) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) |
| SCTK751D | 100-2000A (100,250,400,630,800A,1000,2000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) |
| SCTK751E | 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) |
| SCTK751F | 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
प्र: ±1.0% सटीकता किन अनुप्रयोगों को पूरा कर सकती है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल प्रदान करें। नमूने प्र: 50-60Hz आवृत्ति रेंज किन अनुप्रयोगों के लिए उपयुक्त है?ए: 50-60Hz आवृत्ति रेंज मुख्य वैश्विक पावर ग्रिड मानकों (यूरोप में 50Hz, अमेरिका में 60Hz) को कवर करती है, जो विभिन्न एसी पावर सिस्टम में वर्तमान माप और निगरानी के लिए उपयुक्त है।
प्र: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल प्रदान करें। नमूने निःशुल्क हैं और
3-5 कार्य दिवसों
के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है।
