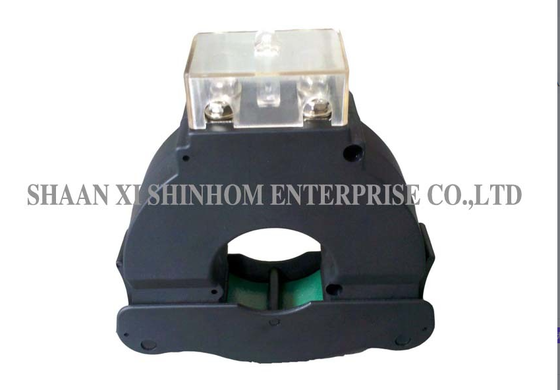

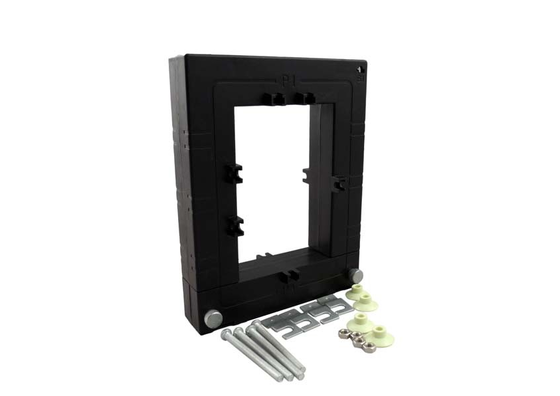

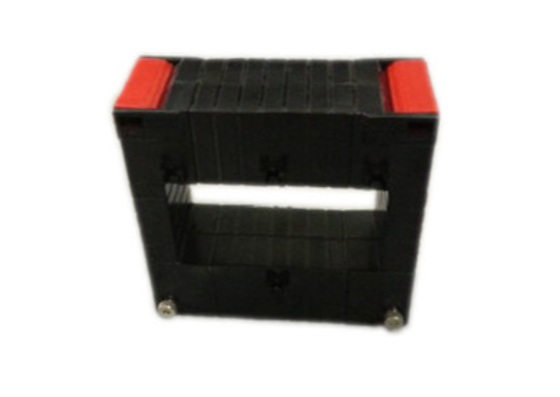

पावर मॉनिटरिंग और रिले सुरक्षा के लिए स्प्लिट-कोर करंट ट्रांसफार्मर SCTK732B सीरीज

बातचीत
MOQ
बातचीत योग्य
कीमत
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
इनपुट: 0.5ए-6000ए
उत्पादन: 0.333V(AC) या 0-5A
आवृत्ति: 50-2.5KHz
शुद्धता: 0.2、0.5、1.0
आउटपुट कनेक्शन: टर्मिनल
स्वनिर्धारित: हाँ
प्रमुखता देना:

स्प्लिट-कोर करंट ट्रांसफार्मर SCTK732B

,

पावर मॉनिटरिंग करंट ट्रांसफार्मर

,

रिले सुरक्षा स्प्लिट-कोर ट्रांसफार्मर
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: SCTK732B श्रृंखला
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10000/माह
उत्पाद विवरण

SCTK732B श्रृंखला स्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है। उत्पाद एक स्प्लिट-कोर संरचना का उपयोग करता है जो केबल या बसबार को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देता है। सेकेंडरी वाइंडिंग कोर परिधि के चारों ओर समान रूप से वितरित होती है, जो कम लीकेज फ्लक्स और स्थिर प्रदर्शन प्रदान करती है। ABS फ्लेम-रिटार्डेंट प्लास्टिक हाउसिंग अच्छी इंसुलेशन सुरक्षा प्रदान करता है। एक अंतर्निहित प्रिसिजन पैरेलल रेसिस्टर बाहरी सैंपलिंग रेसिस्टर की आवश्यकता के बिना एक सुरक्षित लो-वोल्टेज आउटपुट प्रदान करता है। इसका व्यापक रूप से बिजली लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के लिए उपयोग किया जाता है, साथ ही मोटर्स, प्रकाश व्यवस्था, एयर कंप्रेसर, एचवीएसी और स्वचालन नियंत्रण प्रणालियों के लिए वर्तमान और शक्ति माप, साथ ही ऊर्जा निगरानी उपकरणों के लिए भी उपयोग किया जाता है।

विशेषताएं:
  1. परीक्षण सीमा: 0.5A - 6000A AC इनपुट, 0.333VAC या 0-5A का आउटपुट
  2. परीक्षण परिशुद्धता वर्ग: 0.2, 0.5, 1.0
  3. करंट ट्रांसफार्मर सेकेंडरी वाइंडिंग कोर परिधि के साथ समान रूप से वितरित, ट्रांसफार्मर इंसुलेशन के लिए ABS फ्लेम रिटार्डेंट प्लास्टिक शेल का उपयोग
  4. बस के चारों ओर पहनने के लिए खिड़की का मध्य भाग।
  5. सेकेंडरी वाइंडिंग सिस्टम के चारों ओर समान रूप से वितरित, जिसका चुंबकीय फ्लक्स लीकेज छोटा है, स्थिर प्रदर्शन, हल्का वजन, सुविधाजनक स्थापना आदि के साथ।
अनुप्रयोग:
  1. बिजली की वायरिंग और उपकरणों के लिए वर्तमान माप, निगरानी और सुरक्षा।
  2. इलेक्ट्रिक मोटर्स, प्रकाश व्यवस्था, एयर कंप्रेसर, हीटिंग के लिए वर्तमान और शक्ति माप
  3. वेंटिलेशन सिस्टम, एयर-कंडीशन उपकरण और स्वचालन - नियंत्रण प्रणाली।
  4. वर्तमान, शक्ति और ऊर्जा निगरानी उपकरण।
विद्युत पैरामीटर
रेटेड इनपुट 0.5A-6000A
माप सीमा 10%In-130%In
रेटेड आउटपुट 0.333V(AC) या 0-5A
अनुपात ≤ ± 0.2%
चरण कोण ≤ ±10मिनट
ढांकता हुआ शक्ति 5.0KV/1mA/1मिनट
इन्सुलेशन प्रतिरोध DC500V/100MΩmin
यांत्रिक पैरामीटर
केस PC+ABS/UL94-V0
बॉबिन PC+ABS
कोर सिलिकॉन
आंतरिक संरचना एपॉक्सी
निर्माण टाई
ऑपरेटिंग तापमान −25℃～＋75℃
ऑपरेटिंग आर्द्रता ≤85%
प्रकार चयन
P/N इनपुट (A) आउटपुट (A/V) सटीकता आयाम (मिमी)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

पावर मॉनिटरिंग और रिले सुरक्षा के लिए स्प्लिट-कोर करंट ट्रांसफार्मर SCTK732B सीरीज

नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है

अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस उत्पाद के लिए कौन से सटीकता वर्ग उपलब्ध हैं?

ए: तीन सटीकता वर्ग उपलब्ध हैं: क्लास 0.2, क्लास 0.5, और क्लास 1.0। क्लास 0.2 सटीक ऊर्जा मीटरिंग के लिए उपयुक्त है। क्लास 0.5 सामान्य औद्योगिक माप के लिए उपयुक्त है। क्लास 1.0 सुरक्षा अनुप्रयोगों और पारंपरिक संकेतक उपकरणों के लिए उपयुक्त है।

प्रश्न: समान रूप से वितरित सेकेंडरी वाइंडिंग के क्या फायदे हैं?

ए: सेकेंडरी वाइंडिंग कोर परिधि के चारों ओर समान रूप से वितरित होती है, जो समान चुंबकीय फ्लक्स वितरण, कम लीकेज फ्लक्स, उच्च माप सटीकता और स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करती है।

प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?

ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल प्रदान करें। नमूने मुफ्त हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है।
