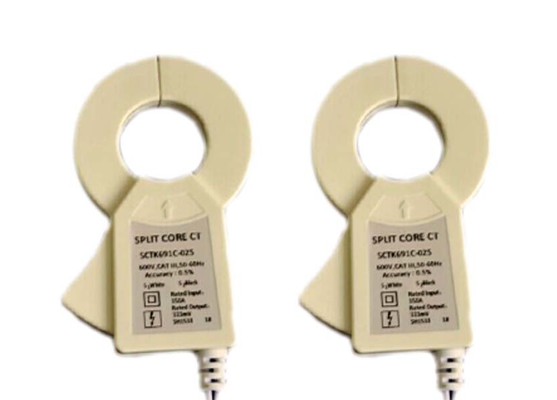

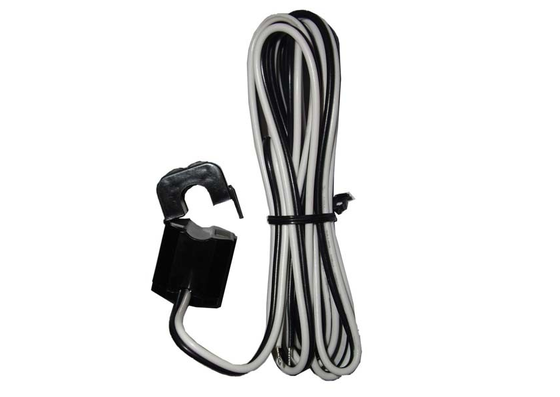

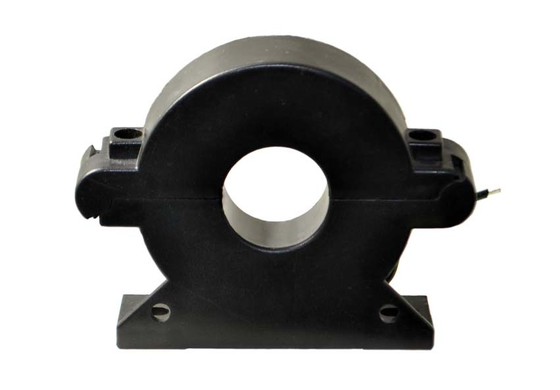

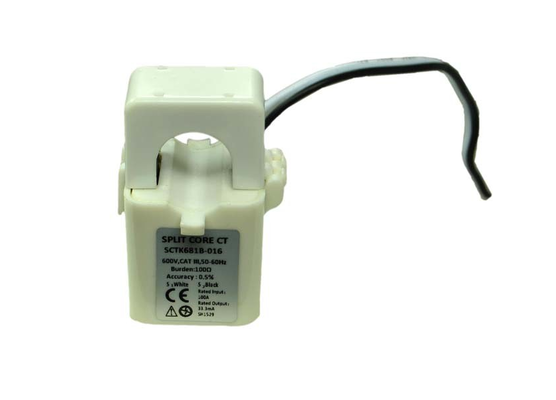

SCTK691C श्रृंखलास्प्लिट-कोर वर्तमान ट्रांसफार्मर बिजली वितरण प्रणाली, बिजली निगरानी और रिले सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है। रेटेड इनपुट 0-1000A है, आउटपुट 0.333VAC या 0-5A है। उत्पाद एक स्नैप-फिट स्प्लिट-कोर संरचना का उपयोग करता है जो मौजूदा केबलों को डिस्कनेक्ट या हटाए बिना त्वरित इंस्टॉलेशन की अनुमति देता है, जिससे इंस्टॉलेशन लागत और समय काफी कम हो जाता है। पूरी तरह से सीलबंद एपॉक्सी पोटिंग प्रक्रिया उत्कृष्ट इन्सुलेशन प्रदर्शन और हस्तक्षेप-विरोधी क्षमता सुनिश्चित करती है। पूरी तरह से बंद संरचना अच्छी यांत्रिक शक्ति और पर्यावरणीय अनुकूलनशीलता प्रदान करती है। सटीकता वर्ग कक्षा 0.2 से कक्षा 1.0 तक होते हैं, जो सटीक मीटरिंग से लेकर सामान्य सुरक्षा तक विभिन्न आवश्यकताओं को पूरा करते हैं। इसका उपयोग रिले सुरक्षा उपकरणों, मोटर करंट मॉनिटरिंग, प्रकाश व्यवस्था, एचवीएसी और छेड़छाड़ रोधी बिजली मीटरों में व्यापक रूप से किया जाता है।
| आवृत्ति | 50-2.5KHz |
| इनपुट श्रेणी निर्धारण | 0.5ए-630ए |
| मापने की सीमा | 10%इन-130%इन |
| निर्धारित उत्पादन | 0.333V(AC) या 0-5A |
| अनुपात | ≤±0.2% |
| चरण कोण | ≤ ±10 मिनट |
| ढांकता हुआ ताकत | 5.0KV/1mA/1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | पीसी/UL94-V0 |
| अटेरन | पीबीटी |
| आंतरिक संरचना | epoxy |
| संचालन तापमान | －25℃～＋75℃ |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG वायर 1.5m |
| पी/एन | रेटेड इनपुट (ए) | आउटपुट (एमए/वी) | शुद्धता | आयाम(मिमी) | ||||
|---|---|---|---|---|---|---|---|---|
| ए | बी | सी | डी | ई | ||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 |
| SCTK691C-016 | 1-250ए | 0.333V/0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 |
| SCTK691C-025 | 5-400ए | 0.333V/0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 |
| SCTK691C-036 | 5-630ए | 0.333V/0-200mA/1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 |
| SCTK691C-050 | 5-1000ए | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 35.0 | 100.0 |
टिप्पणियाँ: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
प्रश्न: 0.333VAC आउटपुट और 0-5A आउटपुट के बीच क्या अंतर है? कैसे चुने?
ए: 0.333VAC आउटपुट एक कम वोल्टेज सिग्नल है, जो इलेक्ट्रॉनिक ऊर्जा मीटर, पीएलसी और माप उपकरणों के लिए उपयुक्त है। 0-5A आउटपुट एक पारंपरिक वर्तमान सिग्नल है, जो यांत्रिक मीटर, रिले और सुरक्षा उपकरणों के लिए उपयुक्त है। कृपया अपने माप उपकरण इनपुट इंटरफ़ेस के आधार पर चुनें।
प्रश्न: कौन सी सटीकता कक्षाएं उपलब्ध हैं? कैसे चयन करें?
उत्तर: तीन सटीकता वर्ग उपलब्ध हैं: कक्षा 0.2, कक्षा 0.5, और कक्षा 1.0। कक्षा 0.2 सटीक ऊर्जा मीटरिंग के लिए उपयुक्त है। कक्षा 0.5 सामान्य औद्योगिक माप के लिए उपयुक्त है। कक्षा 1.0 सुरक्षा अनुप्रयोगों और पारंपरिक संकेत उपकरणों के लिए उपयुक्त है। कृपया अपने आवेदन की सटीकता आवश्यकताओं के आधार पर चयन करें।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
उत्तर: आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने निःशुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े पैमाने पर ऑर्डर की लीड टाइम आम तौर पर 2-8 सप्ताह है।
