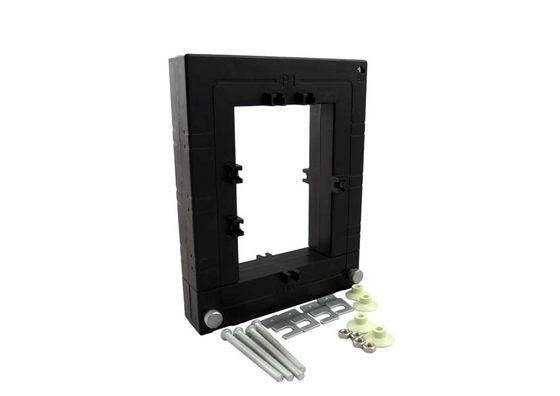

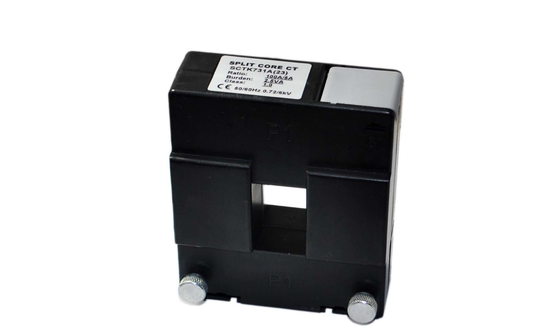

दSCTK731 श्रृंखलास्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में करंट मापने और निगरानी के लिए डिज़ाइन किया गया है।उत्पाद में स्प्लिट-कोर सेल्फ-लॉकिंग संरचना का उपयोग किया जाता है जो केबलों या बसबारों को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देता हैचौड़ी खिड़की के डिजाइन में बड़े व्यास के केबल या बसबार हो सकते हैं।बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता के बिना एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करनाविभिन्न मौजूदा स्थापना स्थितियों के अनुकूल होने के लिए कई आकार उपलब्ध हैं। यह विद्युत लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के लिए व्यापक रूप से उपयोग किया जाता है,साथ ही मोटर्स के लिए वर्तमान और शक्ति माप, प्रकाश व्यवस्था, वायु कंप्रेसर, एचवीएसी और स्वचालन नियंत्रण प्रणाली, साथ ही ऊर्जा निगरानी और रिले सुरक्षा उपकरण।
| आवृत्ति | 50-400 हर्ट्ज |
| नामित इनपुट | 5A-5000A |
| माप सीमा | 5%इन-130%इन |
| नामित आउटपुट | 0-5A |
| अनुपात | ≤ ± 0.5% |
| चरण कोण | ≤ ±30 मिनट |
| डायलेक्ट्रिक शक्ति | 2.5 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | पीसी /UL94-V0 |
| बब्बिन | पीसी |
| कोर | सिलिकॉन स्टील |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | स्क्रू |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
| पी/एन | नामित इनपुट (A) | आउटपुट (A) | सटीकता | आयाम ((मिमी) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ए | बी | सी | D | ई | F | जी | H | मैं | |||||
| SCTK731A(23) | 100-400A | 1A/5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B ((58) | 250-1000A | 1A/5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C ((88) | 250-1000A | 1A/5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D(812) | 500-1500 ए | 1A/5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E(814) | 600-5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F(816) | 800-5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G(36) | 100-3000A | 1A/5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H ((513) | 100-4000A | 1A/5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: स्व-लॉकिंग संरचना के क्या फायदे हैं?
उत्तरः स्व-बंद संरचना सुनिश्चित करती है कि ट्रांसफार्मर स्थापित होने के बाद केबल या बसबार पर सुरक्षित रूप से बंद रहता है। यह कंपन या बाहरी बलों के कारण ढीला या स्थानांतरित नहीं होगा,सुरक्षित और विश्वसनीय स्थापना सुनिश्चित करनाऑपरेशन सरल है, और स्थापना या हटाने के लिए किसी विशेष उपकरण की आवश्यकता नहीं है।
प्रश्न: अंतर्निहित परिशुद्धता प्रतिरोधक का कार्य क्या है?
उत्तर: माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोधक होता है। यह वर्तमान संकेत को सीधे एक सुरक्षित निम्न-वोल्टेज आउटपुट में परिवर्तित करता है, बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता को समाप्त करता है।यह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान को बचाता है।
प्रश्न: 5-5000A माप सीमा किस प्रकार के अनुप्रयोगों को पूरा कर सकती है?
उत्तरः 5-5000A की व्यापक माप सीमा छोटे से मध्यम धारा उपकरणों से लेकर बड़े औद्योगिक बिजली वितरण प्रणालियों तक विभिन्न अनुप्रयोगों को कवर करती है, जिसमें मोटर्स के लिए धारा निगरानी भी शामिल है,प्रकाश व्यवस्था, एयर कंप्रेसर, एचवीएसी और मुख्य वितरण लाइनें।
