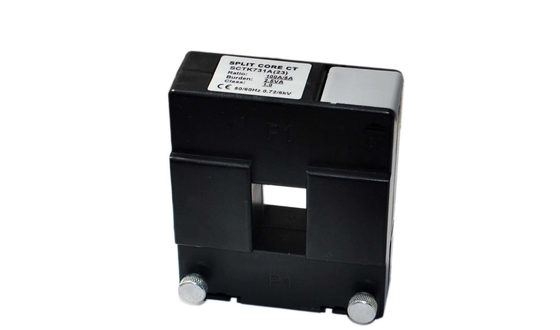

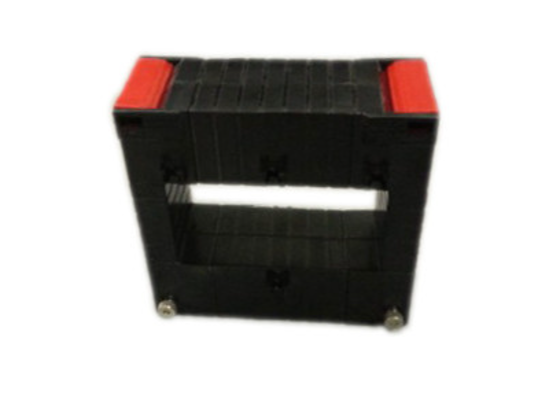

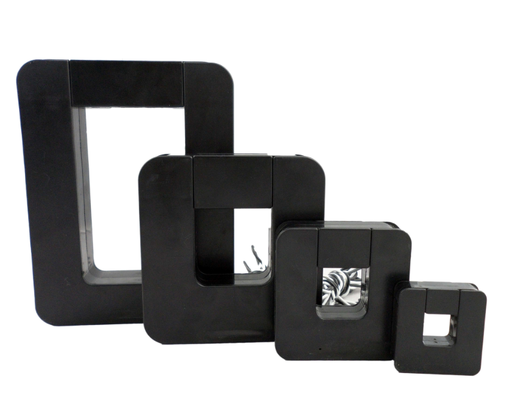

एस सी टी के 732 ए सीरीज़ स्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में वर्तमान माप और निगरानी के लिए डिज़ाइन किया गया है। उत्पाद एक स्प्लिट-कोर संरचना का उपयोग करता है जो केबल या बसबार को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देता है। चौड़ी विंडो डिज़ाइन बड़े व्यास के केबल या बसबार को समायोजित करता है। सेकेंडरी वाइंडिंग में एक अंतर्निहित सटीक समानांतर रेसिस्टर होता है, जो बाहरी नमूनाकरण रेसिस्टर की आवश्यकता के बिना एक सुरक्षित निम्न-वोल्टेज आउटपुट प्रदान करता है। कॉम्पैक्ट आकार और आसान स्थापना, विभिन्न मौजूदा स्थापना स्थितियों के अनुकूल होने के लिए कई आकारों में उपलब्ध है। यह उच्च सटीकता और उच्च विश्वसनीयता प्रदान करता है। इसका व्यापक रूप से बिजली लाइनों और उपकरणों में वर्तमान माप, निगरानी और सुरक्षा के साथ-साथ वर्तमान, शक्ति और ऊर्जा निगरानी उपकरणों के लिए उपयोग किया जाता है।
विशेषताएं:
अनुप्रयोग
विद्युत पैरामीटर
| रेटेड इनपुट | 0.5-5000A |
| माप सीमा | 5%In-130%In |
| रेटेड आउटपुट | 0.333V(AC) या 0-5A |
| अनुपात | ≤ ± 0.2% |
| चरण कोण | ≤ ±10मिनट |
| ढांकता हुआ ताकत | 5.0KV/1mA/1मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩमिनट |
यांत्रिक पैरामीटर
| केस | PC+ABS /UL94-V0 |
| बॉबिन | PC+ABS |
| कोर | सिलिकॉन |
| आंतरिक संरचना | एपॉक्सी |
| ऑपरेटिंग तापमान | −25℃～＋75℃ |
| ऑपरेटिंग आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
प्रकार चयन
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: अंतर्निहित सटीक रेसिस्टर का कार्य क्या है?
ए: सेकेंडरी वाइंडिंग में एक अंतर्निहित सटीक समानांतर रेसिस्टर होता है। यह वर्तमान सिग्नल को सीधे एक सुरक्षित निम्न-वोल्टेज आउटपुट में परिवर्तित करता है, जिससे बाहरी नमूनाकरण रेसिस्टर की आवश्यकता समाप्त हो जाती है। यह स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान बचाता है।
प्रश्न: 0.5-5000A माप सीमा कौन से अनुप्रयोगों को पूरा कर सकती है?
ए: अल्ट्रा-वाइड 0.5-5000A माप सीमा विभिन्न अनुप्रयोगों को कवर करती है, जो छोटे छोटे-वर्तमान निगरानी से लेकर बड़े औद्योगिक बिजली वितरण प्रणालियों तक है, जो ऊर्जा मीटरिंग, मोटर सुरक्षा, मुख्य वितरण लाइन निगरानी और कई अन्य परिदृश्यों के लिए उपयुक्त है।
प्रश्न: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने मुफ्त हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है।
