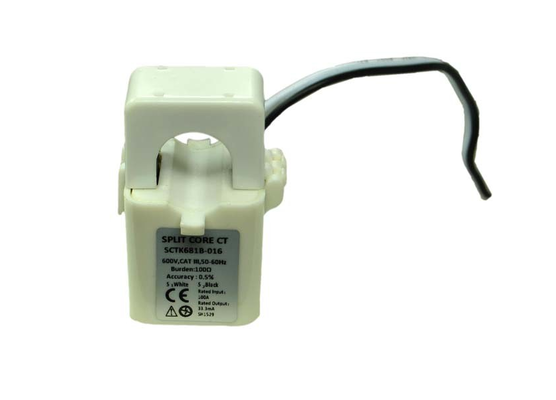

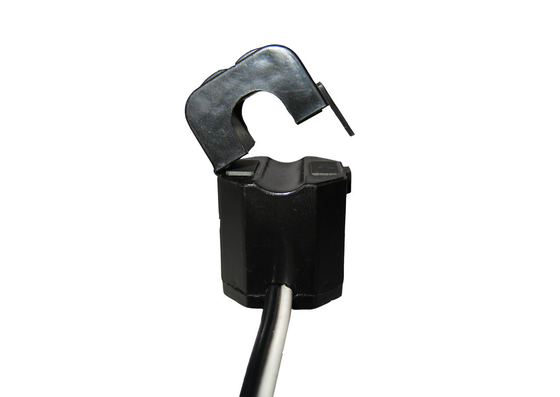

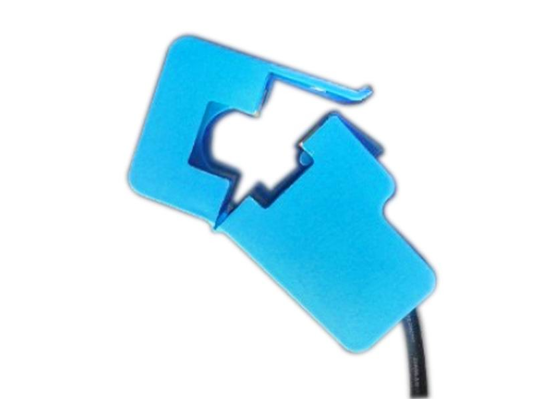

दSCTK681B श्रृंखलास्प्लिट कोर करंट ट्रांसफार्मर की स्थापना त्वरित और आसान है।स्प्लिट कोर डिजाइन चुंबकीय क्षेत्र प्रेरण के माध्यम से गैर-संपर्क वर्तमान माप की अनुमति देता है, जिसमें प्राथमिक तार को ऑफ़लाइन करने और सीटी स्थापना के लिए डिस्कनेक्ट करने की आवश्यकता नहीं होती हैयह विधि एक सुरक्षित, आसान और पोर्टेबल वर्तमान माप की अनुमति देती है।सीटी के माध्यमिक घुमाव के पार एक आंतरिक परिशुद्धता भार प्रतिरोध एक सुरक्षित कम वोल्टेज उत्पादन प्रदान करता है और माध्यमिक के सुरक्षित खोलने की अनुमति देता है
विशेषताएं:
अनुप्रयोग:
यांत्रिक पैरामीटर
| मामला | PA /UL94-V0 |
| बब्बिन | पीबीटी |
| कोर | पर्मलॉय |
| आंतरिक संरचना | एपोक्सी |
| निर्माण | टाई |
| ऑपरेटिंग टेम्प | -25°C+75°C |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 20AWG तार (ट्विनस्टेड तार) 2.5 मीटर |
विद्युत पैरामीटर
| आवृत्ति | 50 हर्ट्ज-2 किलोहर्ट्ज |
| नामित इनपुट | 5A-630A |
| माप सीमा | 10%इन-130%इन |
| नामित आउटपुट | 0.333V ((AC) या 0-500mA |
| अनुपात | ≤± 1.0% |
| चरण कोण | ≤ ±60 मिनट |
| डायलेक्ट्रिक शक्ति | 2.5 केवी / 1 एमए / 1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
प्रकार का चयन
| पी/एन | नामित इनपुट (A) |
आउटपुट (एमए/वी) | सटीकता | आयाम ((मिमी) | |||
|---|---|---|---|---|---|---|---|
| Ø0 | ए | बी | सी | ||||
| SCTK681B-010 |
5-75A (5)10,20,50,75) |
0-50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 |
| SCTK681B-016 |
5-150A (5)10,50,100,150) |
0-100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 |
| SCTK681B-024 |
10-250A (10,50,100,200250) |
0-200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 |
| SCTK681B-035 |
10-630A (20,100,250,400600) |
0-500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 |
नोट्स:उत्पाद विनिर्देश अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 0.333V और 0-500mA आउटपुट के बीच कैसे चुनें?
उत्तर: 0.333V आउटपुट एक कम वोल्टेज सिग्नल है, जो इलेक्ट्रॉनिक ऊर्जा मीटर, पीएलसी और वोल्टेज इनपुट माप उपकरण के लिए उपयुक्त है। 0-500mA आउटपुट एक वर्तमान संकेत है,नियंत्रण प्रणालियों और पारंपरिक माप उपकरण के लिए उपयुक्त है जो वर्तमान संकेतों की आवश्यकता होती हैकृपया अपने माप उपकरण इनपुट इंटरफ़ेस के आधार पर चुनें।
प्रश्न: अंतर्निहित परिशुद्धता प्रतिरोधक का कार्य क्या है?
उत्तरः माध्यमिक घुमाव में एक अंतर्निहित परिशुद्धता समानांतर प्रतिरोध है। यह वर्तमान संकेत को सीधे एक सुरक्षित कम वोल्टेज आउटपुट (0.333V) या मानक वर्तमान संकेत (0-500mA) में परिवर्तित करता है,बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता को समाप्त करनायह माध्यमिक पक्ष पर सुरक्षित ओपन-सर्किट संचालन की अनुमति देता है, जिससे परिचालन सुरक्षा में सुधार होता है।
प्रश्न: इस उत्पाद की सटीकता और कोर हानि के बारे में क्या?
ए: इस उत्पाद में उच्च परिशुद्धता वाले खोलने योग्य कोर डिजाइन का उपयोग किया जाता है, जिसमें कम कोर हानि होती है, जो पूरे माप रेंज में उच्च सटीकता वाले वर्तमान माप को सुनिश्चित करता है।विभिन्न औद्योगिक और बिजली निगरानी अनुप्रयोग आवश्यकताओं को पूरा.
