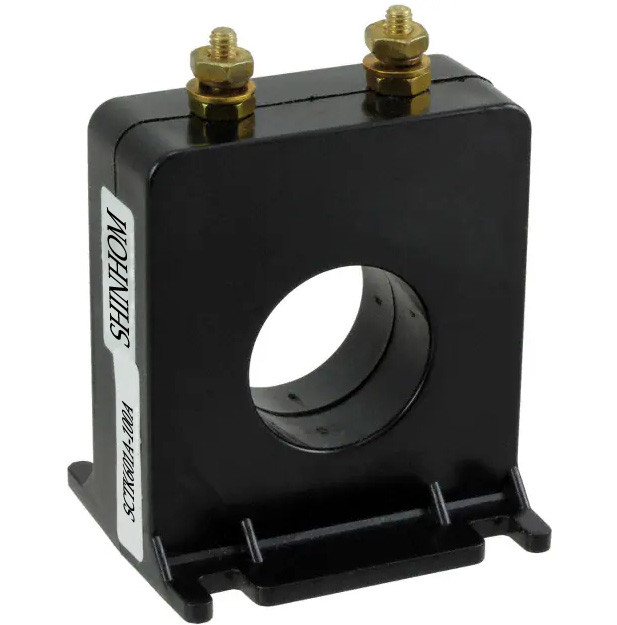

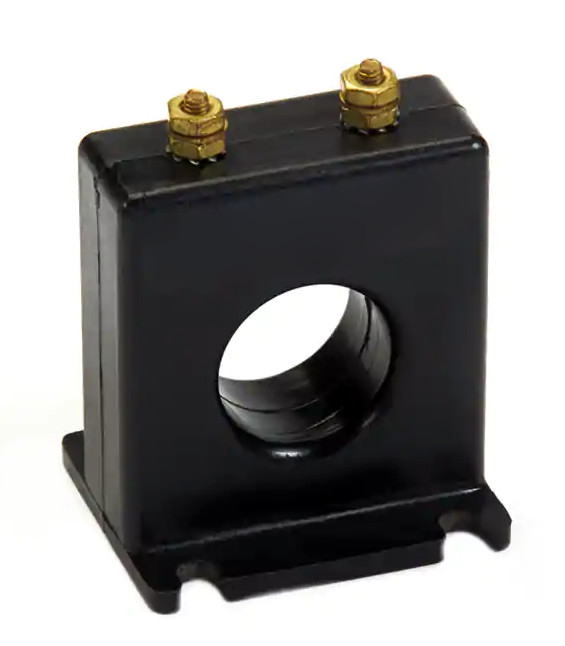

400 हर्ट्ज विद्युत तारों 10KV स्प्लिट कोर करंट सेंसर

उच्च सटीकता स्प्लिट कोर वर्तमान ट्रांसफार्मर, वर्तमान सेंसर

करंट ट्रांसफॉर्मर का करंट रेश्यो ट्रांसफॉर्मर ओपनिंग से एक बार गुजरने वाले प्राइमरी कंडक्टर पर आधारित होता है।उद्घाटन के माध्यम से कंडक्टर को लूप करके अनुपात गुणकों में कम हो जाता है।200:5 के अनुपात वाला एक ट्रांसफॉर्मर 100:5 के अनुपात में बदल जाता है यदि प्राथमिक कंडक्टर के साथ ट्रांसफॉर्मर के माध्यम से दो लूप बनाए जाते हैं।प्राथमिक कंडक्टर आदि के साथ चार लूप बनाने पर ट्रांसफार्मर का अनुपात 50:5 होगा।

विशेषताएं:

• ऑपरेटिंग आवृत्ति: 50 से 400 हर्ट्ज।
• इंसुलेशन क्लास: ०.६ केवी बिल १० केवी फुल वेव।
• टर्मिनल: पीतल स्टड संख्या 8-32 यूएनसी फ्लैट वॉशर और हेक्स नट्स के साथ। टोक़: 15 इंच-एलबी (1.69 एनएम) अधिकतम
• खिड़की का व्यास: 1.13" (28.7 मिमी)।
• वजन: 8.0 ऑउंस (226.0 ग्राम)।

अनुप्रयोग:

• विद्युत तारों और उपकरणों के लिए वर्तमान माप, निगरानी और सुरक्षा।
• इलेक्ट्रिक मोटर्स, लाइटिंग, एयर कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, एयर-कंडीशन उपकरण और ऑटोमेशन - कंट्रोल सिस्टम के लिए करंट और पावर मेजरमेंट।
• करंट, पावर और एनर्जी मॉनिटरिंग डिवाइस।
• रिले सुरक्षा उपकरण।

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
