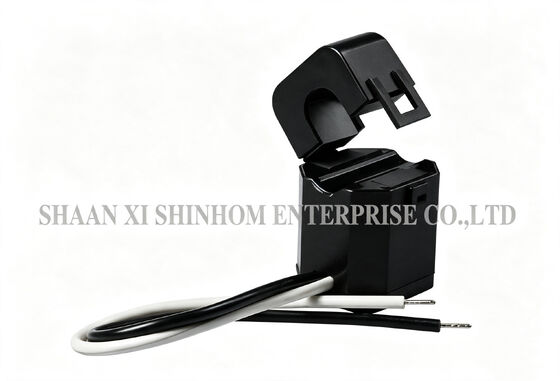

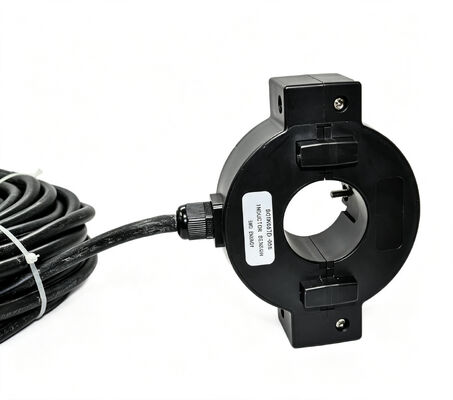

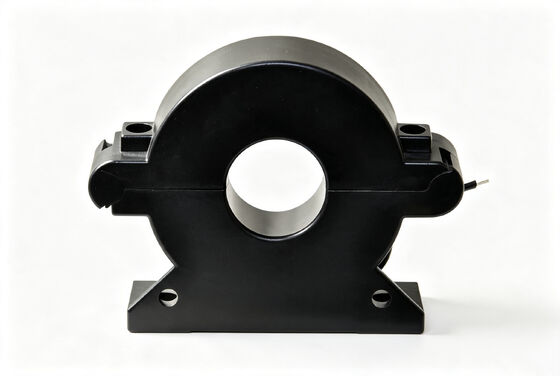

स्प्लिट कोर सीटी एस सी टी के 681 ए सीरीज 50-2000 हर्ट्ज मोटर और एचवीएसी निगरानी के लिए वाइड फ्रीक्वेंसी

एस सी टी के 681ए सीरीज 5ए-630ए रोएचएस स्प्लिट कोर करंट ट्रांसफार्मर

द एस सी टी के 681ए सीरीज स्प्लिट-कोर करंट ट्रांसफार्मर को नए या मौजूदा बिजली वितरण नेटवर्क में करंट माप और निगरानी के लिए डिज़ाइन किया गया है। मापने की सीमा 5ए से 630ए है, जिसमें आवृत्ति सीमा 50-2000 हर्ट्ज है। उत्पाद एक स्प्लिट-कोर संरचना का उपयोग करता है जो केबल या बसबार को डिस्कनेक्ट या हटाए बिना त्वरित स्थापना की अनुमति देता है। यह स्थापना लागत और समय को काफी कम करता है। द्वितीयक वाइंडिंग में एक अंतर्निहित सटीक समानांतर रोकनेवाला होता है, जो बाहरी नमूना रोकनेवाला की आवश्यकता के बिना 0.333वीएसी या 0-500एमए का सुरक्षित निम्न-वोल्टेज आउटपुट प्रदान करता है। अनुपात त्रुटि: ≤±1.0%। चरण कोण त्रुटि: ≤±60 मिनट। ढांकता हुआ ताकत: 2.5KV/1mA/1 मिनट। रोएचएस अनुपालन। इसका व्यापक रूप से रिले सुरक्षा उपकरणों, मोटर करंट और पावर माप, प्रकाश व्यवस्था, एयर कंप्रेसर, एचवीएसी, स्वचालन नियंत्रण प्रणाली और बिजली वितरण लाइन निगरानी में उपयोग किया जाता है।

विशेषताएं

• परीक्षण सीमा: 5 से 630ए एसी इनपुट, 0 से 0.333वी, 0 से 500एमए का आउटपुट
• नए या पहले से मौजूद नेटवर्कों में उनकी स्थापना को सुविधाजनक बनाने के लिए विशेष रूप से डिज़ाइन किया गया है।
• उन्हें किसी भी केबल या बस-बार सर्किट को खोले बिना स्थापित किया जा सकता है।
• सीटी की द्वितीयक वाइंडिंग के पार एक आंतरिक सटीक रोकनेवाला एक निम्न सुरक्षित वोल्टेज आउटपुट प्रदान करता है।
• यह समय और स्थापना लागत बचा सकता है।

अनुप्रयोग

1. रिले सुरक्षा उपकरण।
2. इलेक्ट्रिक मोटर्स, प्रकाश व्यवस्था, एयर कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, एयर-कंडीशन उपकरण और स्वचालन - नियंत्रण प्रणाली के लिए करंट और पावर माप।
3. विद्युत वायरिंग और उपकरणों के लिए करंट माप, निगरानी और सुरक्षा।

विद्युत पैरामीटर

यांत्रिक पैरामीटर

प्रकार चयन

नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है

अक्सर पूछे जाने वाले प्रश्न

प्र: क्या स्प्लिट-कोर करंट ट्रांसफार्मर को स्थापना के दौरान पावर-ऑफ या केबल हटाने की आवश्यकता होती है?

ए: नहीं। एस सी टी के 681ए सीरीज एक स्प्लिट-कोर संरचना का उपयोग करता है जिसमें एक कोर खुलता और बंद होता है। इसे किसी भी केबल या बसबार को डिस्कनेक्ट या हटाए बिना स्थापित किया जा सकता है। यह सुविधा इसे विशेष रूप से रेट्रोफिट परियोजनाओं और उन अनुप्रयोगों के लिए उपयुक्त बनाती है जहां पावर बंद नहीं किया जा सकता है, जिससे स्थापना लागत और समय काफी कम हो जाता है।

प्र: अंतर्निहित सटीक रोकनेवाला का कार्य क्या है?

ए: द्वितीयक वाइंडिंग में एक अंतर्निहित सटीक समानांतर रोकनेवाला होता है। यह करंट सिग्नल को सीधे एक सुरक्षित निम्न-वोल्टेज आउटपुट (0.333VAC) या मानक करंट सिग्नल (0-500mA) में परिवर्तित करता है। इससे बाहरी नमूना रोकनेवाला की आवश्यकता समाप्त हो जाती है। यह डिज़ाइन स्थापना को सरल बनाता है, सुरक्षा में सुधार करता है, और घटक लागत और स्थापना स्थान बचाता है।

प्र: ≤±1.0% अनुपात त्रुटि किन अनुप्रयोगों को पूरा कर सकती है?

ए: ±1.0% अनुपात त्रुटि अधिकांश औद्योगिक बिजली निगरानी, उपकरण सुरक्षा, ऊर्जा प्रबंधन और स्वचालन नियंत्रण अनुप्रयोगों की सटीकता आवश्यकताओं को पूरा करती है। ऊर्जा मीटरिंग जैसी उच्च सटीकता आवश्यकताओं के लिए, कृपया उच्च सटीकता वर्गों वाले मॉडल के लिए हमसे परामर्श करें।
