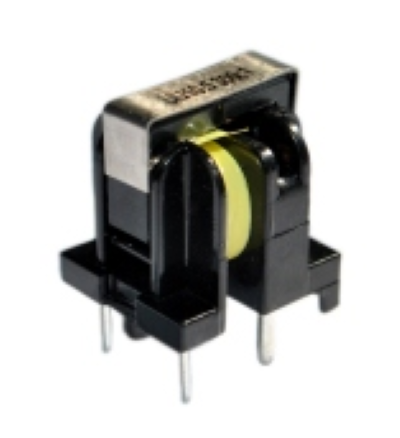

दACST11 श्रृंखलासुरक्षा-ग्रेड वर्तमान ट्रांसफार्मर एकस्प्लिट स्लिबिन (स्प्लिट फ्रेम) डिजाइन, उत्कृष्ट इन्सुलेशन प्रदर्शन और एक3000 Vrms तक की डाइलेक्ट्रिक ताकतयह सुरक्षात्मक धारा निगरानी, परीक्षण सुरक्षा प्रणाली और विद्युत रासायनिक निगरानी जैसे अनुप्रयोगों के लिए उपयुक्त है।
यह वर्तमान ट्रांसफार्मर अनुपालन करता हैयूएल-प्रमाणित कक्षा बी इन्सुलेशन सिस्टम मानकइसकी कॉम्पैक्ट संरचना अंतरिक्ष-प्रतिबंधित उपकरणों में आसान एकीकरण की अनुमति देती है।
ACST11 श्रृंखला से लेकर कई मोड़ अनुपात विकल्प प्रदान करता है100 से 1500 मोड़, एक माध्यमिक प्रेरण सीमा के साथ40 mH से 6800 mH तक, और अधिकतम प्राथमिक वर्तमान रेटिंग12 ए से 300 ए, जो विभिन्न वर्तमान संवेदन और माप आवश्यकताओं के लिए लचीला अनुकूलन की अनुमति देता है।
यूएल क्लास बी इन्सुलेशनउच्च थर्मल प्रतिरोध, विश्वसनीय प्रदर्शन
डायलेक्ट्रिक शक्ति 3000Vrmsउत्कृष्ट सुरक्षा अलगाव
स्प्लिट स्लिबिन डिजाइनबेहतर इन्सुलेशन, बेहतर सुरक्षा
कॉम्पैक्ट पैकेजपीसीबी स्थान बचाता है
मोड़ अनुपात सीमा100 से 1500 टन तक
द्वितीयक प्रेरण40 से 6800 एमएच
अधिकतम प्राथमिक धारा12A से 300A तक
| भाग संख्या | मोड़ अनुपात | सेक इंडक्टेंस Ls (mH) | डीसीआर आरएस (Ω) अधिकतम | प्राई करंट (ए) मैक्स | सेक वायर व्यास (मिमी) |
|---|---|---|---|---|---|
| ACST11-101 | 100 | 40.0 | 1.1 | 300 | 0.25 |
| ACST11-151 | 150 | 90.0 | 2.0 | 280 | 0.23 |
| ACST11-201 | 200 | 160 | 3.5 | 270 | 0.20 |
| ACST11-301 | 300 | 360 | 7.5 | 250 | 0.17 |
| ACST11-501 | 500 | 750 | 19 | 190 | 0.14 |
| ACST11-701 | 700 | 1500 | 47 | 130 | 0.10 |
| ACST11-102 | 1000 | 3000 | 104 | 120 | 0.08 |
| ACST11-152 | 1500 | 6800 | 230 | 100 | 0.06 |
सुरक्षा धारा की निगरानीविद्युत प्रणालियों में अतिप्रवाह संरक्षण
परीक्षण सुरक्षा प्रणालीरिले सुरक्षा उपकरण परीक्षण
विद्युत रासायनिक निगरानीविद्युत रासायनिक प्रक्रियाओं में वर्तमान का पता लगाना
औद्योगिक नियंत्रण उपकरणमोटर सुरक्षा और स्थिति की निगरानी
विद्युत आपूर्ति प्रणाली️ स्विचिंग पावर सप्लाई करंट सेंसिंग
प्रश्न: ACST11 श्रृंखला के वर्तमान ट्रांसफार्मर का इन्सुलेशन रेटिंग क्या है?
A:ACST11 श्रृंखला UL-प्रमाणित वर्ग B इन्सुलेशन प्रणाली (थर्मल रेटिंग 130°C) के अनुरूप है और 3000 Vrms तक की एक dielectric शक्ति प्रदान करती है,मांग वाले अनुप्रयोगों में उच्च सुरक्षा और विश्वसनीयता सुनिश्चित.
प्रश्न: स्प्लिट स्लिबिन डिजाइन के क्या फायदे हैं?
A:स्प्लिट स्पिंडिन संरचना प्राथमिक से माध्यमिक इन्सुलेशन पृथक्करण में सुधार करती है, जिससे वोल्टेज का सामना करने की क्षमता बढ़ जाती है। यह घुमाव प्रक्रियाओं को भी सरल बनाती है,जो विनिर्माण जटिलता और समग्र उत्पादन लागत को कम करने में मदद करता है.
प्रश्न: मैं उपयुक्त मोड़ अनुपात मॉडल का चयन कैसे करूं?
A:चयन आवेदन के अधिकतम प्राथमिक धारा के आधार पर किया जाना चाहिए। उदाहरण के लिए, यदि अधिकतम धारा 200 ए है, तो यह चुनने की सिफारिश की जाती हैACST11-201 (270 A तक रेटेड)पर्याप्त डिजाइन मार्जिन और विश्वसनीय संचालन सुनिश्चित करने के लिए।
