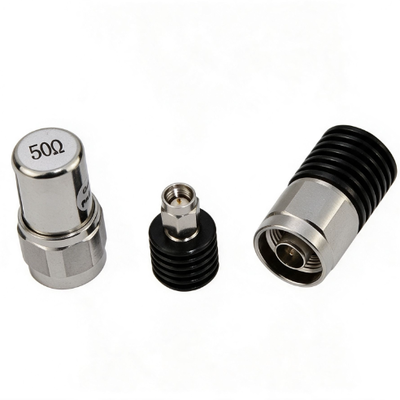

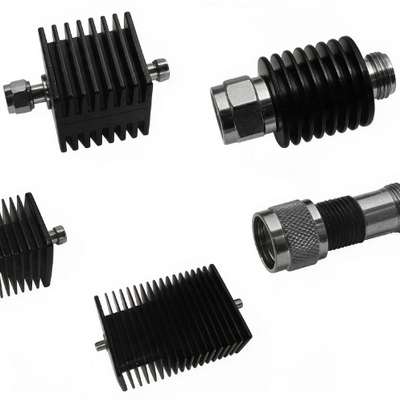

इस श्रृंखला केसमाक्षीय स्थिर एटेंन्यूएटरआरएफ/माइक्रोवेव सिस्टम के लिए डिज़ाइन किया गया है। डीसी से 67GHz तक. पावर रेंज कवर2W से 1000W तकमानक प्रतिबाधा है50Ωयह उत्पाद कई प्रकार के कनेक्टर प्रदान करता है, जिनमें शामिल हैं1.85 मिमी,2.4 मिमी,2.92 मिमी,3.5 मिमी,एसएमए,एसएसएमपी,एन,टीएनसी, और7/16 (डीआईएन)ये विभिन्न परीक्षण और माप उपकरण और संचार प्रणालियों के अनुकूल हैं।कम वीएसडब्ल्यूआर डिजाइनयह उत्कृष्ट प्रतिबाधा मिलान सुनिश्चित करता है, सिग्नल प्रतिबिंब और शक्ति हानि को कम करता है।परीक्षण और माप,संचार आधार स्टेशन,पावर एम्पलीफायर, औरमल्टी-चैनल एजिंग टेस्ट सिस्टम.
आवृत्ति रेंज ️ DC से 67GHz तक
शक्ति रेंज 2W से 1000W तक
मानक प्रतिबाधा 50Ω
कम वीएसडब्ल्यूआर ️ उत्कृष्ट प्रतिबाधा मिलान
कई प्रकार के कनेक्टर उपलब्ध हैं
उच्च-सटीक क्षीणन मान
ऑपरेटिंग तापमान -55°C से +125°C
RoHS अनुपालन
| श्रृंखला | कनेक्टर का प्रकार | आवृत्ति सीमा | पावर रेंज (डब्ल्यू) | प्रतिबाधा (Ω) | वीएसडब्ल्यूआर (अधिकतम) |
|---|---|---|---|---|---|
| 18 सीरीज - 1.85 मिमी | 1.85 मिमी | DC-67GHz | 2-10 | 50 | 1.25-1.50 |
| 18 सीरीज - 2.4 मिमी | 2.4 मिमी | DC-50GHz | 2-20 | 50 | 1.25-1.50 |
| 18 सीरीज - 2.92 मिमी | 2.92 मिमी | DC-42GHz | 1-50 | 50 | 1.20-1.42 |

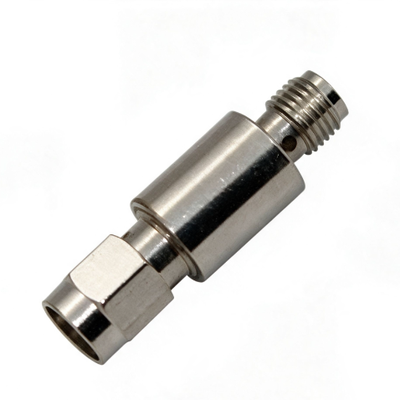

| 18 सीरीज - SMA/3.5 मिमी | एसएमए / 3.5 मिमी | डीसी-26.5GHz | 1-100 | 50 | 1.20-1.40 |
| 18 सीरीज - N | एन | DC-18GHz | 2-300 | 50 | 1.20-1.45 |

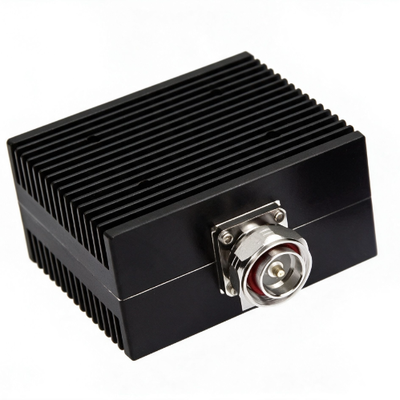

| 18 सीरीज - टीएनसी/7/16 | टीएनसी / 7/16 | डीसी-6GHz | 25-1000 | 50 | 1.25-1.40 |
आरएफ परीक्षण और माप प्रणाली
संचार बेस स्टेशन की शक्ति का मिलान
पावर एम्पलीफायर आउटपुट स्टेज
उपग्रह संचार टर्मिनल
मल्टी-चैनल एजिंग परीक्षण उपप्रणाली
एंटीना डमी भार
माइक्रोवेव डिवाइस के मेल खाने वाले पोर्ट
प्रश्न: फिक्स्ड एटेंचुएटर और टर्मिनेशन में क्या अंतर है?
उत्तरः निश्चित एटेंचुएटर का उपयोग सटीक अनुपातों (जैसे, 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB, आदि) द्वारा सिग्नल शक्ति को कम करने के लिए किया जाता है।वे आम तौर पर शक्ति समायोजन और संकेत स्तर मिलान के लिए प्रयोग किया जाता हैटर्मिनल का उपयोग मुख्य रूप से सिग्नल ऊर्जा को अवशोषित करने और सिग्नल प्रतिबिंब को रोकने के लिए प्रतिबाधा से मेल खाने के लिए किया जाता है। वे अक्सर बहु-पोर्ट उपकरणों के लिए एंटीना डमी लोड या मिलान बंदरगाहों के रूप में उपयोग किए जाते हैं।
प्रश्न: सही कनेक्टर प्रकार कैसे चुनें?
उत्तर: कनेक्टर का चयन मुख्य रूप से ऑपरेटिंग आवृत्ति, शक्ति और सिस्टम संगतता पर निर्भर करता है।1.85 मिमी67GHz तक का समर्थन करता है।2.4 मिमी50GHz तक का समर्थन करता है।2.92 मिमी42GHz तक का समर्थन करता है।3.5 मिमी26.5GHz तक का समर्थन करता है।SMA/N/TNC18GHz तक का समर्थन करता है। उच्च आवृत्ति के लिए छोटे कनेक्टर आकार की आवश्यकता होती है। चयन करते समय, कनेक्टर प्रकार सुनिश्चित करें कि आपके उपकरण के बंदरगाहों से मेल खाता है।
प्रश्न: वीएसडब्ल्यूआर का प्रणाली पर क्या प्रभाव पड़ता है?
उत्तर: VSWR जितना करीब होगा1:1, बेहतर प्रतिबाधा मिलान, कम संकेत प्रतिबिंब और उच्च शक्ति हस्तांतरण दक्षता के परिणामस्वरूप। उच्च वीएसडब्ल्यूआर संकेत प्रतिबिंब, बढ़ी हुई शक्ति हानि का कारण बनता है,और यहां तक कि शक्ति एम्पलीफायर घटकों को नुकसान पहुंचा सकता है. यह श्रृंखला वीएसडब्ल्यूआर के रूप में कम प्रदान करता है1.20:1, उत्कृष्ट प्रतिबाधा मिलान प्रदर्शन सुनिश्चित करता है।
प्रश्न: शिखर शक्ति और औसत शक्ति में क्या अंतर है?
A:औसत शक्तिनिरंतर तरंग (सीडब्ल्यू) स्थितियों में दीर्घकालिक पावर हैंडलिंग क्षमता को संदर्भित करता है।पीक पावरतत्काल शक्ति को संदर्भित करता है जिसे पल्स की स्थिति में संभाला जा सकता है। पीक पावर आमतौर पर औसत शक्ति से बहुत अधिक होती है लेकिन पल्स चौड़ाई और ड्यूटी चक्र द्वारा सीमित होती है। चयन करते समय,आपके संकेत के प्रकार (सीडब्ल्यू या पल्स) के आधार पर दोनों पर विचार करें.
