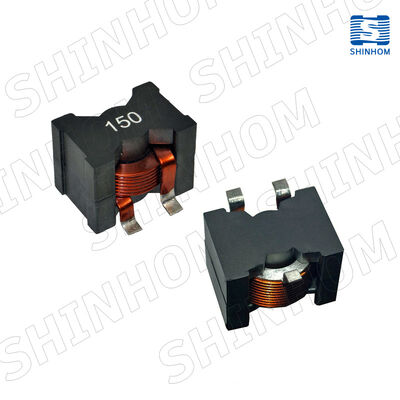

SPQ2618B श्रृंखलाउच्च-धारा शक्ति प्रारंभ करनेवाला अपनाता हैफ्लैट तार घुमावदार प्रौद्योगिकीऔर एचुंबकीय परिरक्षण संरचना, विशेष रूप से उच्च दक्षता वाले डीसी-डीसी कन्वर्टर्स के लिए डिज़ाइन किया गया।
यह पावर प्रारंभ करनेवाला सुविधाएँअल्ट्रा-लो डीसी प्रतिरोधऔरउच्च धारा वहन क्षमता, चालन हानियों को उल्लेखनीय रूप से कम करना और समग्र बिजली रूपांतरण दक्षता में सुधार करना। चुंबकीय परिरक्षण डिज़ाइन प्रभावी ढंग से विद्युत चुम्बकीय विकिरण शोर को दबा देता है, जिससे यह शोर-संवेदनशील वातावरण के लिए उपयुक्त हो जाता है।
इंडक्शन रेंज फैली हुई है1.0 μH से 10.0 μH, ऑपरेटिंग तापमान रेंज के साथ-40°C से +125°C. इसके साथ डिज़ाइन किया गया हैAEC-Q200 ऑटोमोटिव-ग्रेड क्षमता, जो इसे ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणाली और उच्च-प्रदर्शन कंप्यूटिंग बिजली आपूर्ति जैसे मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है जहां उच्च वर्तमान और उच्च दक्षता की आवश्यकता होती है।
उच्च वर्तमान क्षमता - 125ए तक आईएसएटी (10% गिरावट)
अल्ट्रा-लो डीसीआर – न्यूनतम 0.48mΩ
चुंबकीय रूप से परिरक्षित– कम विकिरण शोर
फ्लैट तार प्रौद्योगिकी- उच्च वर्तमान घनत्व, बेहतर थर्मल प्रदर्शन
प्रेरकत्व सीमा– 1.0µH से 10.0µH
परिचालन तापमान - -40°C से +125°C
एसआरएफ- 35 मेगाहर्ट्ज+ तक
| पैरामीटर | विनिर्देश |
|---|---|
| इंडक्शन रेंज | 1.0 µH से 10.0 µH (500kHz / 0.1V पर ±10% सहनशीलता) |
| डीसी प्रतिरोध (डीसीआर अधिकतम) | 0.48 mΩ से 0.97 mΩ |
| संतृप्ति धारा (आईएसएटी प्रकार) | 125ए तक (10% गिरावट के लिए) |
| तापमान वृद्धि धारा (Irms प्रकार) | 24ए से 86ए (40 डिग्री सेल्सियस वृद्धि के लिए) |
| एसआरएफ (स्व-गुंजयमान आवृत्ति) | 1 मेगाहर्ट्ज से 35 मेगाहर्ट्ज से अधिक |
प्रश्न: SPQ2618B श्रृंखला इंडक्टर्स के मुख्य लाभ क्या हैं?
ए:SPQ2618B श्रृंखला फ्लैट वायर वाइंडिंग तकनीक और एक चुंबकीय परिरक्षण संरचना का उपयोग करती है। उसकी सुविधाएँअल्ट्रा-लो DCR (0.48 mΩ)और ए125 ए तक संतृप्ति धारा, विकिरणित शोर को प्रभावी ढंग से दबाते हुए चालन हानि को कम करता है। यह उच्च शक्ति-घनत्व डीसी-डीसी कनवर्टर्स के लिए आदर्श है।
प्रश्न: क्या यह प्रारंभकर्ता उच्च-आवृत्ति अनुप्रयोगों के लिए उपयुक्त है?
ए:हाँ। SPQ2618B श्रृंखला की स्व-अनुनाद आवृत्ति (SRF) तक है35 मेगाहर्ट्ज या उच्चतर, जो इसे विशिष्ट ऑपरेटिंग आवृत्तियों के साथ मध्यम से उच्च आवृत्ति वाले डीसी-डीसी कन्वर्टर्स के लिए उपयुक्त बनाता है500 किलोहर्ट्ज़ से 2 मेगाहर्ट्ज.
