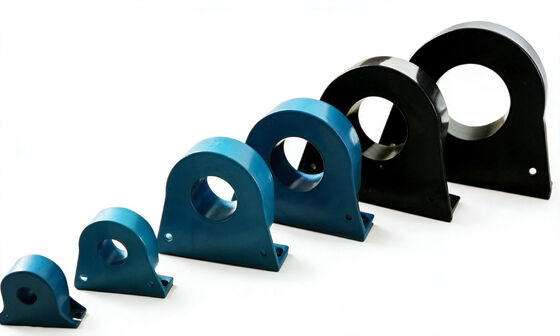

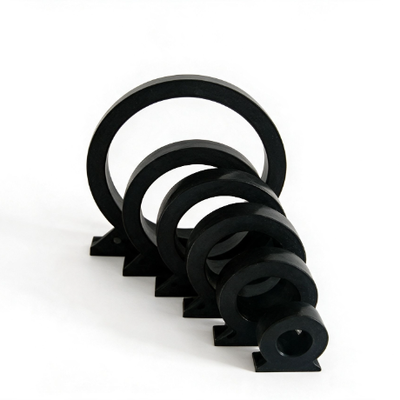

दएससीटी सीरीज़ के लघु स्क्रू-माउंट करंट ट्रांसफार्मरबिजली निगरानी और सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है।0-5000Aके एक उत्पादन के साथ0-500mA.उत्पाद में एकस्क्रू-माउंटआंतरिक खिड़की बड़ी है, जिससे उच्च-प्रवाह केबल या तांबे के बसबार सीधे गुजर सकते हैं। स्थापना सरल और तेज़ है।एक आंतरिक सटीक प्रतिरोध माध्यमिक घुमाव के साथ समानांतर में जुड़ा हुआ है, एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करता है। यह स्थापना समय और लागत को बचाता है। अनुपात सटीकताः≤±0.1%. चरण कोण त्रुटिः≤±5 मिनटयह उच्च परिशुद्धता माप आवश्यकताओं को पूरा करता है।ABS/UL94-V0लौ retardant सामग्री. आंतरिक epoxy बर्तन है. कोर का उपयोग करता हैपर्मलॉययानैनोक्रिस्टलीयकठोर वातावरण के लिए उपयुक्त सामग्री।बिजली वितरण प्रणाली,मोटर निगरानी,प्रकाश नियंत्रण,एचवीएसी, औरस्वचालन नियंत्रण प्रणाली.
| श्रृंखला | नामित इनपुट (A) | मोड़ अनुपात | आंतरिक व्यास सीमा (मिमी) | सटीकता |
|---|---|---|---|---|
| SCT2091 श्रृंखला | 0-1000 | 10001 / 10000:1 | 12-50 | 0.1, 0.2 |
| SCT2811C श्रृंखला | 0-2000 | 10001 / 10000:1 | 12-72 | 0.1, 0.2 |
| SCT2811B श्रृंखला | 25 से 300 | 1000:1 | 25 से 300 | 0.1, 0.2 |
प्रश्न: इस वर्तमान ट्रांसफार्मर की अनुपात सटीकता क्या है?
उत्तर:एससीटी श्रृंखलाअनुपात की सटीकता प्रदान करता है≤±0.1%और चरण कोण त्रुटि≤±5 मिनटयह एक उच्च परिशुद्धता वर्ग है। यह बिजली निगरानी, ऊर्जा मीटरिंग और रिले सुरक्षा अनुप्रयोगों के लिए उपयुक्त है जिन्हें उच्च माप सटीकता की आवश्यकता होती है।
प्रश्न: एकल मोड़ फीडथ्रू संरचना क्या है? स्थापना के दौरान क्या ध्यान दिया जाना चाहिए?
A: एकल-बंद फीडथ्रू संरचना का अर्थ है कि मापा गया केबल या तांबा बस्टबार सीधे ट्रांसफार्मर की मध्य खिड़की से होकर गुजरता है। ट्रांसफार्मर के चारों ओर कोइल करने की कोई आवश्यकता नहीं है।स्थापना के दौरानसबसे अच्छी माप सटीकता के लिए मापा हुआ कंडक्टर खिड़की के केंद्र से होकर गुजरता है। खिड़की का आकार मापा हुआ केबल या बसबार से मेल खाना चाहिए।
प्रश्न: माध्यमिक आउटपुट एक सुरक्षित निम्न वोल्टेज क्यों है?
A: माध्यमिक घुमाव एक आंतरिक सटीक प्रतिरोध के समानांतर जुड़ा हुआ है। यह वर्तमान संकेत को निम्न वोल्टेज संकेत आउटपुट में परिवर्तित करता है (≤0.5Vइस डिजाइन से बाहरी नमूनाकरण प्रतिरोधों की आवश्यकता भी समाप्त हो जाती है, जिससे स्थापना के समय और लागत में बचत होती है।
