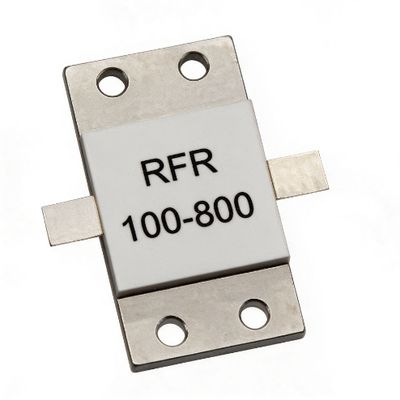

इस श्रृंखला केआरएफ चिप प्रतिरोधयह उच्च आवृत्ति बिजली सर्किट के लिए डिज़ाइन किया गया है। यह AlN (एल्यूमीनियम नाइट्राइड) या Al2O3 (एल्यूमीनियम ऑक्साइड) सब्सट्रेट सामग्री का उपयोग करता है,उत्कृष्ट गर्मी अपव्यय और थर्मल स्थिरता प्रदान करना. मानक प्रतिबाधा 50Ω है। पावर रेंज 2W से 800W तक है। आवृत्ति रेंज DC से 18GHz तक है। कई पैकेज प्रकार उपलब्ध हैं, जिसमें चिप, लीड और फ्लैंज माउंट शैलियों शामिल हैं।ये विभिन्न आरएफ सर्किट लेआउट आवश्यकताओं के अनुकूल हैंइनका व्यापक रूप से संचार आधार स्टेशनों, परीक्षण और माप उपकरण, शक्ति एम्पलीफायर, अलगाव में उपयोग किया जाता है।
| श्रृंखला | पैकेज प्रकार | पावर रेंज (डब्ल्यू) | प्रतिबाधा (Ω) |
|---|---|---|---|
| सीटी श्रृंखला | फ्लैंज माउंट | 2-800 | 50 |
| सीआर श्रृंखला | चिप (SMD) | 0.2-150 | 5-3000 |
| टी श्रृंखला | लीड | 20 से 300 | 50 |
| आर श्रृंखला | लीड | 20 से 250 | 5-3000 |
| एक श्रृंखला | लीड | 100-250 | 50 |
| TX श्रृंखला | फ्लैंज माउंट | 2-800 | 50 |
| आरएक्स श्रृंखला | फ्लैंज माउंट | 20 से 250 | 5-3000 |
| AX श्रृंखला | फ्लैंज माउंट | 100-250 | 50 |
| क्यूबी सीरीज | फ्लैंज माउंट | - | - |
प्रश्न: Al2O3 की तुलना में AlN सब्सट्रेट के क्या फायदे हैं?
एः एलएन (एल्यूमीनियम नाइट्राइड) उच्च ऊष्मा चालकता (लगभग 170W/mK) प्रदान करता है, उच्च शक्ति आरएफ अनुप्रयोगों के लिए बेहतर गर्मी अपव्यय प्रदान करता है।Al2O3 (एल्यूमीनियम ऑक्साइड) की लागत कम है और छोटे से मध्यम शक्ति अनुप्रयोगों के लिए उपयुक्त हैदोनों ही अच्छी इन्सुलेशन और थर्मल स्थिरता प्रदान करते हैं। चयन शक्ति स्तर और लागत बजट पर निर्भर करता है।
प्रश्न: आरएफ प्रणालियों पर वीएसडब्ल्यूआर का क्या प्रभाव पड़ता है?
उत्तरः जितना निकटतम VSWR 1:1, प्रतिबाधा मिलान बेहतर होता है, जिसके परिणामस्वरूप कम संकेत प्रतिबिंब और उच्च शक्ति हस्तांतरण दक्षता होती है। यह श्रृंखला 1 के रूप में कम VSWR प्रदान करती है।20:1, जो एक विस्तृत आवृत्ति रेंज में उत्कृष्ट प्रतिबाधा मिलान सुनिश्चित करता है और सिग्नल प्रतिबिंब और शक्ति हानि को कम करता है।
प्रश्न: समापन के लिए शक्ति रेटिंग का चयन कैसे करें?
उत्तरः दीर्घकालिक विश्वसनीय संचालन सुनिश्चित करने के लिए टर्मिनल की रेटेड पावर वास्तविक आरएफ पावर से 1.5 से 2 गुना होनी चाहिए।परिवेश के तापमान और गर्मी फैलाव की स्थितियों पर भी विचार किया जाना चाहिए. 70°C से ऊपर काम करते समय, पावर डेरेटिंग वक्र के अनुसार डीरेटिंग की आवश्यकता होती है। यह श्रृंखला विभिन्न पावर आवश्यकताओं को पूरा करने के लिए 2W से 800W तक कवर करती है।
प्रश्न: इस श्रृंखला के लिए किस प्रकार के पैकेज समर्थित हैं?

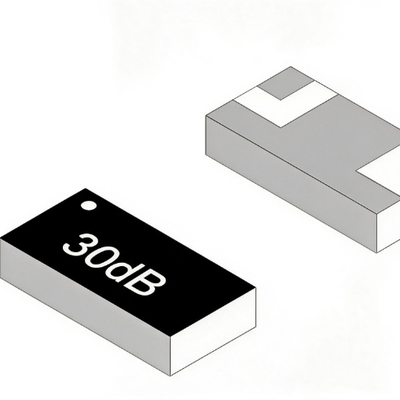

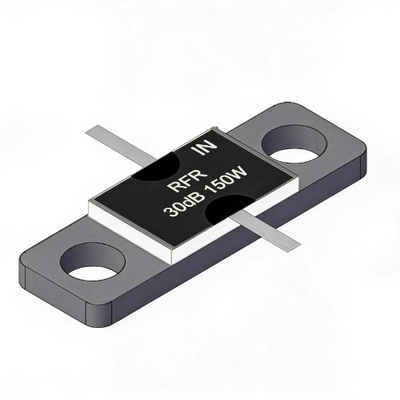

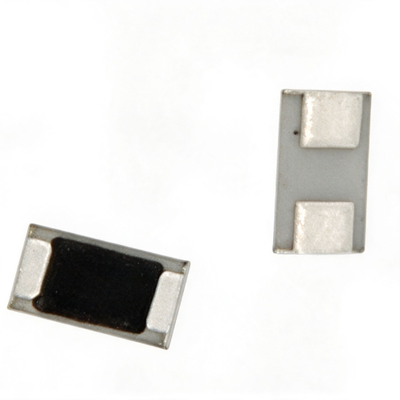

एः तीन पैकेज प्रकार समर्थित हैंः चिप (एसएमडी), लीड, और फ्लैंज माउंट। चिप प्रकार स्वचालित एसएमटी उत्पादन लाइनों के लिए उपयुक्त है। लीड प्रकार मैनुअल सोल्डरिंग और प्रोटोटाइपिंग के लिए उपयुक्त है।फ्लैंज माउंट सबसे अच्छा गर्मी अपव्यय प्रदान करता है और उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त है.
