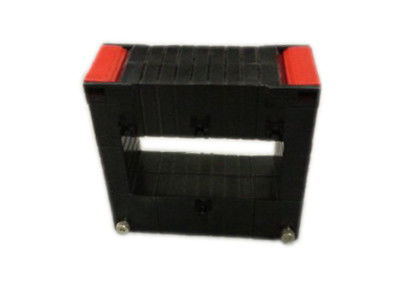

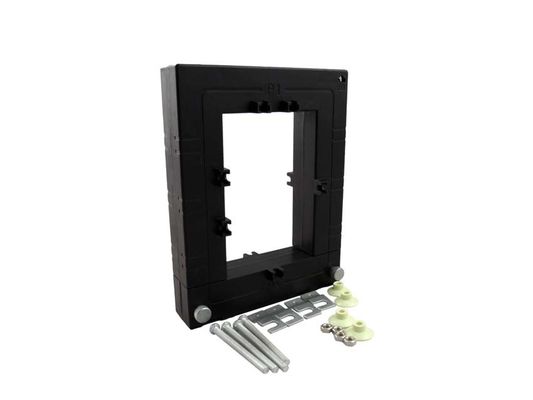

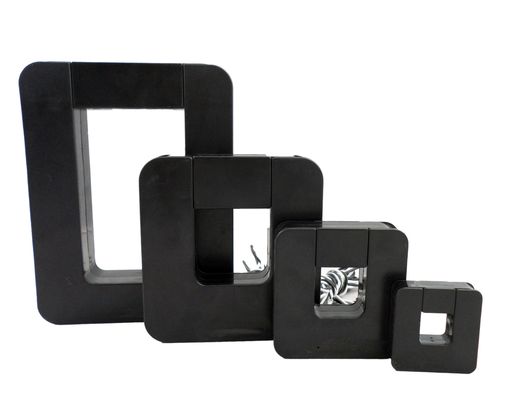

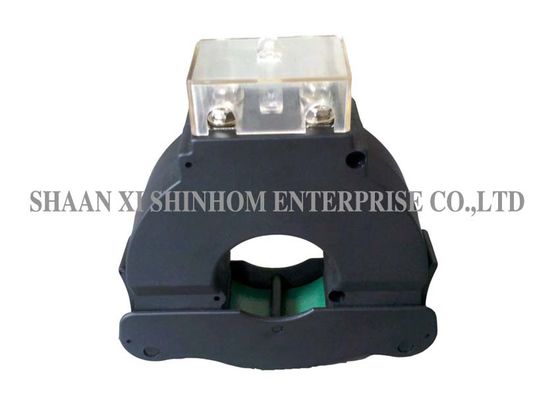

SCTK667A श्रृंखला रेट्रो-फिट (स्प्लिट-कोर) वर्तमान ट्रांसफार्मर को विशेष रूप से नए या पहले से मौजूद शुद्ध कार्यों में उनकी स्थापना की सुविधा के लिए डिज़ाइन किया गया है। उन्हें किसी भी केबल या बस-बार सर्किट को खोलने के बिना स्थापित किया जा सकता है। सीटी के द्वितीयक घुमाव पर एक आंतरिक सटीक अवरोधक एक कम सुरक्षित वोल्टेज आउटपुट प्रदान करता है। यह समय और स्थापना लागत बचा सकता है। में मुख्य रूप से उपयोग किया जाता है
विशेषताएं:
विद्युत पैरामीटर
| आवृत्ति | 50-400Hz |
| मूल्यांकित किया गया निवेश | 100A-1000A |
| माप सीमा | 5% -130% में |
| मूल्यांकित उत्पादन | 5 ए / 1A |
| अनुपात | ± ± 0.5% |
| अवस्था कोण | Min min 30min |
| ढांकता हुआ ताकत | 2.5KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmi |
मैकेनिकल पैरामीटर
| मामला | PA / UL94-V0 |
| अटेरन | पीए |
| कोर | सिलिकॉन स्टील |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
चयन का प्रकार
| इनपुट आउटपुट | बोझ (VA) / क्लास | इनपुट आउटपुट | बोझ (VA) / क्लास | ||||
| (ए) | 0.5 | 1.0 | 3.0 | (ए) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
