उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इनपुट: | 0A-3000A | उत्पादन: | 0-10V (एसी) या 0-5 ए |
|---|---|---|---|
| आवृत्ति: | 50-400KHz | बदल जाता है: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 |
| कक्षा: | 0.1, 0.2, 0.5 | अनुकूलन: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |
||

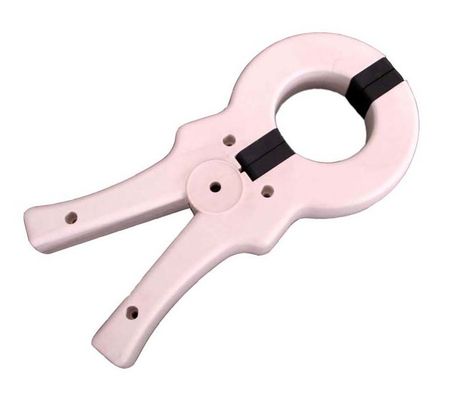

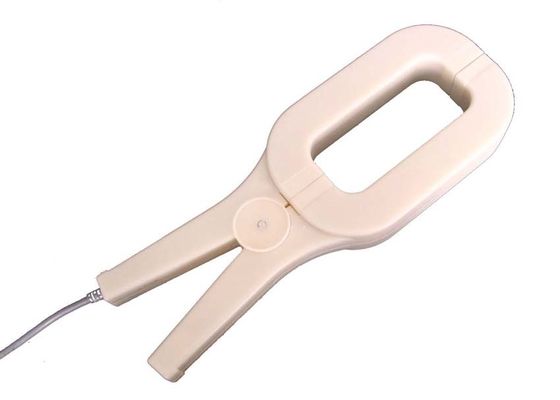

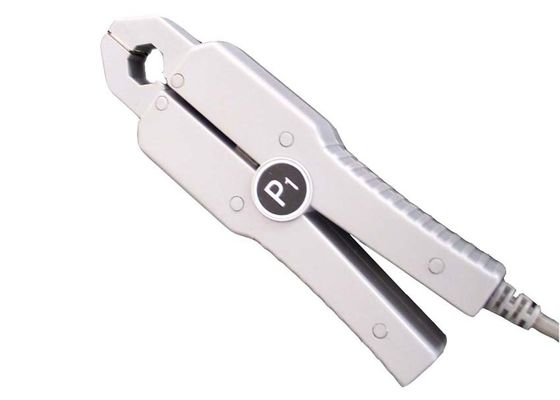

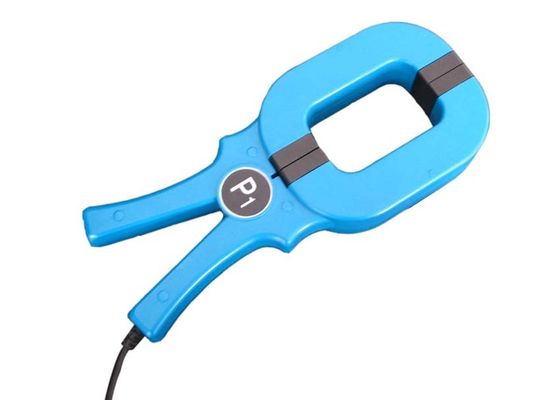

SCTK691 / 2 सीरीज क्लैंप-ऑन स्प्लिट कोर करंट ट्रांसफॉर्मर के साथ करंट रेंज 100mA से 3000A सिंगल-फ़ेज़ टेस्ट
SCTK691 / 2 श्रृंखला रेट्रो-फिट (स्प्लिट-कोर) वर्तमान ट्रांसफार्मर को विशेष रूप से नए या पहले से ही शुद्ध नेट कार्यों में उनकी स्थापना की सुविधा के लिए डिज़ाइन किया गया है। उन्हें किसी भी केबल या बस-बार सर्किट को खोलने के बिना स्थापित किया जा सकता है। यह समय और स्थापना लागत बचा सकता है।
विशेषताएं:
अनुप्रयोगों:
विद्युत पैरामीटर
| आवृत्ति | 50-400KHz |
| मूल्यांकित किया गया निवेश | 5-3000A |
| माप सीमा | 5% -130% में |
| मूल्यांकित उत्पादन | 0-10V (एसी) या 0-5 ए |
| अनुपात | ± ± 0.1% |
| अवस्था कोण | Min min 10min |
| ढांकता हुआ ताकत | 3.0KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | ABS / UL94-V0 |
| अटेरन | PBT |
| कोर | सिलिकॉन स्टील / Permalloy |
| आंतरिक ढांचा | स्क्रू |
| निर्माण | स्क्रू |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | 1015 / 22AWG वायर (ट्विनस्टेड वायर) 2.5 मी |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | शुद्धता | आयाम (मिमी) (आईडी LWH) |
| SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
