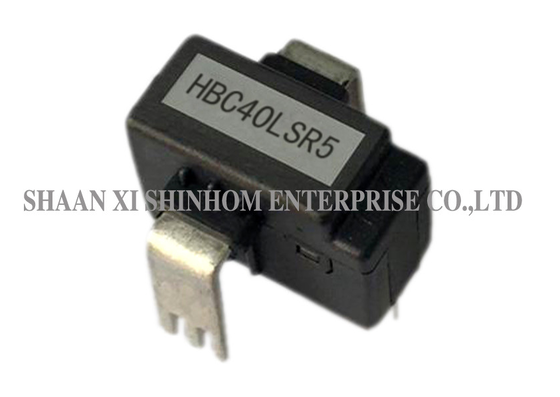

HBC-LSR5 श्रृंखला क्लोज्ड-लूप हॉल इफेक्ट करंट सेंसर, मापन के लिए हॉल इफेक्ट और जीरो-फ्लक्स बैलेंस विधि का उपयोग करता है, जो प्राइमरी और सेकेंडरी सर्किट के बीच इलेक्ट्रिकल आइसोलेशन प्रदान करता है। यह 0-50A की मापन रेंज के साथ DC, AC, या पल्स करंट को सटीक रूप से मापता है। उत्पाद में 5V±5% की सप्लाई वोल्टेज और ±0.8V±0.5% की रेटेड आउटपुट वोल्टेज है। यह उच्च सटीकता और आसान इंस्टॉलेशन प्रदान करता है। विभिन्न रेटेड इनपुट करंट और आउटपुट करंट का कस्टमाइज़ेशन समर्थित है। यह औद्योगिक नियंत्रण, पावर मॉनिटरिंग, नई ऊर्जा, बैटरी प्रबंधन और विभिन्न DC/AC/पल्स करंट मापन अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
||
| रेटेड इनपुट करंट (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| टेस्ट करंट रेंज | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| टर्न रेशियो (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| रेटेड आउटपुट वोल्टेज | ±0.8±0.5% | V | |||||||
| सप्लाई वोल्टेज | +5±5% | V | |||||||
| ऑफसेट वोल्टेज | 2.5±0.5% | V | |||||||
| रेफरेंस वोल्टेज (VR) | 2.5±0.8% | V | |||||||
| बाहरी रेफरेंस वोल्टेज | 2.0-2.8 | V | |||||||
| ऑफसेट वोल्टेज ड्रिफ्ट | ≤±0.1 | mV/°C | |||||||
| आउटपुट वोल्टेज ड्रिफ्ट | ≤±0.05 | mV/°C | |||||||
| लीनियरिटी (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| क्लास | ≤±1.0 | % | |||||||
| di/dt | ＞50 | A/µS | |||||||
| रिस्पॉन्स टाइम | ≤1 | µS | |||||||
| बैंडविड्थ (-1db) | DC～100 | KHZ | |||||||
| इंसुलेशन वोल्टेज | 2.5@(50HZ,1min) | KV | |||||||
| ऑपरेटिंग तापमान | -40～+85 | °C | |||||||
| स्टोरेज तापमान | -40～+105 | °C | |||||||
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
Q: जीरो-फ्लक्स बैलेंस विधि का कार्य सिद्धांत क्या है?
A: जीरो-फ्लक्स बैलेंस विधि (क्लोज्ड-लूप हॉल इफेक्ट) मापे गए करंट द्वारा उत्पन्न चुंबकीय क्षेत्र का पता लगाने के लिए हॉल एलिमेंट का उपयोग करती है। आउटपुट सिग्नल कोर में शुद्ध चुंबकीय प्रवाह को शून्य पर रखने के लिए एक विरोधी चुंबकीय क्षेत्र उत्पन्न करने वाले एक कम्पेन्सेशन कॉइल को ड्राइव करता है। कम्पेन्सेशन करंट मापे गए करंट के समानुपाती होता है, जो उच्च-सटीकता, कम-तापमान-ड्रिफ्ट मापन परिणाम प्रदान करता है।
Q3: क्या यह उत्पाद कस्टमाइज़ेशन का समर्थन करता है?
A: हाँ। विभिन्न रेटेड इनपुट करंट और आउटपुट करंट विनिर्देशों का कस्टमाइज़ेशन विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए उपलब्ध है। विवरण के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
Q: यह सेंसर किस प्रकार के करंट को माप सकता है?
A: यह सटीक रूप से DC, AC, और पल्स करंट को माप सकता है, जो विभिन्न जटिल करंट वेवफॉर्म मापन आवश्यकताओं के लिए उपयुक्त है।
