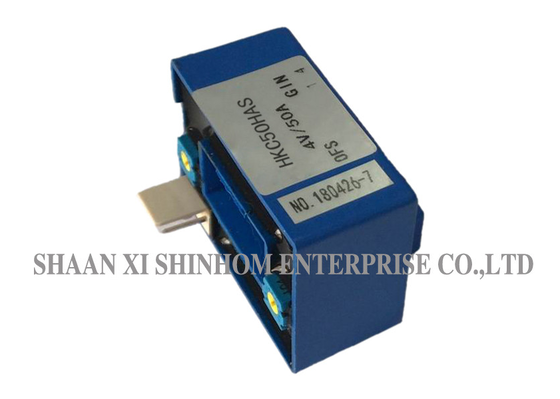

एचकेसी-एचएएस सीरीज हॉल इफेक्ट करंट सेंसर हॉल इफेक्ट मापन सिद्धांत पर आधारित है, जो प्राथमिक और द्वितीयक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह 0-600A की मापन सीमा के साथ डीसी, एसी, या पल्स करंट को सटीक रूप से मापता है। उत्पाद में ±15V (±5%) की आपूर्ति वोल्टेज और 4.0V±1% की रेटेड आउटपुट वोल्टेज है। यह उच्च सटीकता और आसान स्थापना प्रदान करता है। इसका व्यापक रूप से एसी चर गति ड्राइव, डीसी मोटर ड्राइव स्टेटिक कन्वर्टर्स, चर आवृत्ति ड्राइव, वेल्डिंग बिजली की आपूर्ति, बैटरी-संचालित अनुप्रयोगों, यूपीएस और स्विचिंग बिजली की आपूर्ति में उपयोग किया जाता है।
| एचकेसी50एचएएस एचकेसी100एचएएस एचकेसी200एचएएस एचकेसी300एचएएस एचकेसी400एचएएस एचकेसी500एचएएस एचकेसी600एचएएस | ||||||||
| रेटेड इनपुट करंट (आईपी) | 50 | 100 | 200 | 300 | 400 | 500 | 600 | ए |
| करंट रेंज (आईपीएन) | 150 | 300 | 600 | 900 | 900 | 900 | 900 | ए |
| आउटपुट वोल्टेज (वीआउट) | 1* आईपी | 4±1% | वी | |||||
| सप्लाई वोल्टेज | ±15 ±5% | वी | ||||||
| ऑफसेट वोल्टेज | 25 | 20 | एमवी | |||||
| मैग्नेटिक ऑफसेट वोल्टेज | ±30 | ±25 | एमवी | |||||
| ऑफसेट वोल्टेज ड्रिफ्ट | ≤±2.0 | ≤±1.0 | एमवी/℃ | |||||
| आउटपुट वोल्टेज ड्रिफ्ट | ≤±0.1%/℃ | वीआउट | ||||||
| लीनियरिटी | ≤1 | %एफएस | ||||||
| रिस्पांस टाइम | ≤3 | μएस | ||||||
| इंसुलेशन वोल्टेज 50HZ, 1मिनट | 2.5 | केवी | ||||||
| ऑपरेटिंग तापमान | -20～+85 | ℃ | ||||||
| स्टोरेज तापमान | -40～+85 | ℃ | ||||||
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
ए: हॉल इफेक्ट करंट सेंसर हॉल इफेक्ट सिद्धांत के आधार पर काम करता है। मापे गए करंट द्वारा उत्पन्न चुंबकीय क्षेत्र को हॉल तत्व द्वारा पता लगाया जाता है, जो चुंबकीय क्षेत्र की ताकत के समानुपाती वोल्टेज सिग्नल आउटपुट करता है। प्राथमिक और द्वितीयक के बीच विद्युत अलगाव चुंबकीय सर्किट कपलिंग के माध्यम से प्राप्त किया जाता है, जिसके लिए किसी प्रत्यक्ष विद्युत कनेक्शन की आवश्यकता नहीं होती है, जिससे सुरक्षा और विश्वसनीयता सुनिश्चित होती है।
ए: यह विभिन्न जटिल करंट वेवफॉर्म मापन आवश्यकताओं के लिए उपयुक्त, डीसी, एसी और पल्स करंट को सटीक रूप से माप सकता है।प्र: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल प्रदान करें। नमूने मुफ्त हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है।
