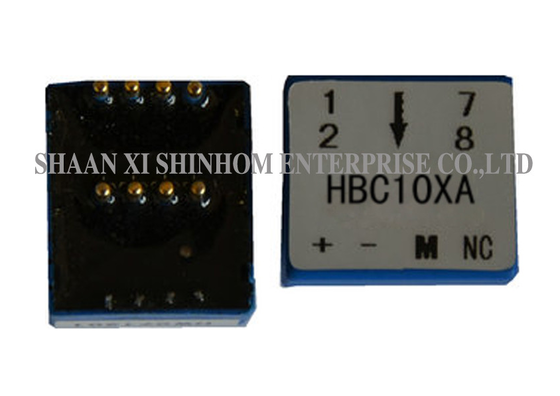

दएचबीसी-एक्स श्रृंखलाबंद-लूप हॉल प्रभाव धारा सेंसर एक बंद-लूप (मुआवजा) सिद्धांत का उपयोग करता है, प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह सटीक रूप से डीसी, एसी,या एक माप सीमा के साथ पल्स धाराओं0-50A. उत्पाद का आपूर्ति वोल्टेज हैडीसी ±15V±5%.एपोक्सी पॉट हाउसिंगयह नमी, धूल और इन्सुलेशन के लिए उत्कृष्ट सुरक्षा प्रदान करता है।उच्च सटीकता,उत्कृष्ट रैखिकता,कम तापमान की बहाव, औरउच्च बाहरी हस्तक्षेप अस्वीकृतिइसमें अनुकूलित प्रतिक्रिया समय है,कोई सम्मिलन हानि नहीं,कम बिजली की खपत, आसान स्थापना, औरअनुकूलन सहायता. यह व्यापक रूप से उपयोग किया जाता हैइन्वर्टर,यूपीएस,फोटोवोल्टिक करंट सेंसिंग,स्विचिंग पावर सप्लाई,चर आवृत्ति ड्राइव, और विभिन्ननई ऊर्जा अनुप्रयोग.
विशेषताएं
आवेदन
विद्युत डेटाः
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| नामित इनपुट करंट | 10 | 20 | 30 | 50 | ए |
| परीक्षण करंट रेंज | 20 | 40 | 60 | 100 | ए |
| मोड़ अनुपात | 1000 | 1000 | 1500 | 2500 | टी |
| सेक घुमावदार प्रतिरोध | 60 | 60 | 100 | 150 | ओ |
| नामित आउटपुट करंट | 10±0.5% | 20±0.5% | 20±0.5% | 20±0.5% | mA |
| आपूर्ति वोल्टेज | ±15±5% | वी | |||
| ऑफसेट करंट | ≤±0.25 | mA | |||
| ऑफसेट धारा बहाव | -40°+85°C ≤±0.5 | mA | |||
| रैखिकता | ≤±0.2 | % एफएस | |||
| वर्ग | ≤±0.7 | % | |||
| di/dt | >50 | A/μS | |||
| प्रतिक्रिया समय | <1 | μS | |||
| बैंडविड्थ | डीसी ₹200 | KHZ | |||
| इन्सुलेशन वोल्टेज | 2.5 | केवी | |||
| ऑपरेटिंग तापमान | -40 ¢+85 | °C | |||
| भंडारण तापमान | -40+105 | °C | |||
| मोड़ |
मोड़ अनुपात |
नामित इनपुट करंट आईपीएन[ए] |
नामित आउटपुट वोल्टेज VOUT[V] |
Pri DCR[mΩ] |
प्राई प्रेरण [uH] |
| एकल चरण | 1 | ±10(±20,±30,±50) | 2.5±0.625 | 0.05 | 0.025 |
| 2 | ±5(±10,±15,±25) | 2.5±0.625 | 0.20 | 0.1 | |
| 4 | ±2.5 ((±5,±7)5,±12.5) | 2.5±0.625 | 1.00 | 0.4 | |
| तीन चरण | 1 | ±10(±20,±30) | 2.5±0.625 | 0.05 | 0.025 |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एपॉक्सी पॉटिंग के क्या फायदे हैं?
एः इपॉक्सी राल बर्तन उत्कृष्ट नमी-सबूत, धूल-सबूत और इन्सुलेशन सुरक्षा प्रदान करता है। यह विभिन्न कठोर वातावरण में सेंसर के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है,यांत्रिक शक्ति और कंपन प्रतिरोध में वृद्धि.
प्रश्न: इस सेंसर का आपूर्ति वोल्टेज क्या है?
उत्तरः आपूर्ति वोल्टेज हैडीसी ±15V ±5%व्यापक वोल्टेज रेंज विभिन्न औद्योगिक बिजली आपूर्ति प्रणालियों के लिए उपयुक्त है, जिससे सिस्टम एकीकरण में सुविधा होती है।
प्रश्न: सम्मिलन हानि न होने और कम बिजली की खपत के क्या फायदे हैं?
A:कोई सम्मिलन हानि नहींयह सुनिश्चित करता है कि परीक्षण किए जा रहे सर्किट को सेंसर से प्रभावित न किया जाए, जिससे मूल सर्किट दक्षता बरकरार रहे।कम बिजली की खपतसेंसर के स्व-गर्म होने को कम करता है, दीर्घकालिक स्थिरता में सुधार करता है और सिस्टम ऊर्जा खपत को कम करता है।
