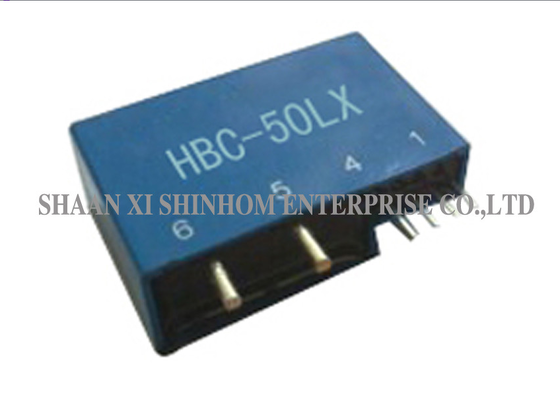

दएचबीसी-एलएक्स श्रृंखलाबंद-लूप हॉल प्रभाव धारा सेंसर एक बंद-लूप (मुआवजा) सिद्धांत का उपयोग करता है, प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह सटीक रूप से डीसी, एसी,या 0-75A की माप सीमा के साथ पल्स करंट. उत्पाद में DC +5.0V का आपूर्ति वोल्टेज है। यह उच्च सटीकता, उत्कृष्ट रैखिकता, कम तापमान बहाव, और उच्च बाहरी हस्तक्षेप अस्वीकृति प्रदान करता है। इसमें अनुकूलित प्रतिक्रिया समय है,कोई सम्मिलन हानि नहीं, कम बिजली की खपत, आसान स्थापना, और अनुकूलन समर्थन। यह व्यापक रूप से इन्वर्टर, यूपीएस, फोटोवोल्टिक करंट सेंसिंग, पवन ऊर्जा करंट सेंसिंग में उपयोग किया जाता है,ऑटोमोबाइल ड्राइव-बाय-वायर अनुप्रयोग, घरेलू उपकरण आवृत्ति रूपांतरण, नई ऊर्जा संयोजक बॉक्स माप, और ईवी चार्जिंग उपकरण वर्तमान संवेदन।
| HBC-05LX | HBC-10LX | HBC-15LX | HBC-20LX | ||||||
| HBC-25LX | HBC-30LX | HBC-50LX | HBC-75LX | ||||||
| नामित इनपुट करंट | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 75 | ए |
| परीक्षण करंट रेंज | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 150 | ए |
| मोड़ अनुपात | 4:1000 | 3:1500 | 2:1500 | 2:2000 | 1:1250 | 1:1500 | 1:2500 | 1:3750 | |
| नामित आउटपुट वोल्टेज | 4±0.5% | वी | |||||||
| आपूर्ति वोल्टेज | ±15±5% | वी | |||||||
| शून्य ऑफसेट करंट | ≤±0.04 | वी | |||||||
| उपभोग वर्तमान | ≤±18±20 | mA | |||||||
| रैखिकता | ≤±0.2 | % एफएस | |||||||
| प्रतिक्रिया समय | <1 | μs | |||||||
| आउटपुट थर्मल बहाव | <±0.02 | %/°C | |||||||
| शून्य थर्मल बहाव | ≤±1 | mV/°C | |||||||
| इन्सुलेशन वोल्टेज | 50 ((60) एचजेड, 1 मिनट, 25 | केवी | |||||||
| इन्सुलेशन शक्ति | >1000 | MΩ | |||||||
| परिचालन तापमान | -40 ¢+85 | °C | |||||||
| भंडारण तापमान | -40+105 | °C | |||||||
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: इस सेंसर का आपूर्ति वोल्टेज क्या है?
उत्तरः आपूर्ति वोल्टेज हैडीसी +5.0V, निम्न वोल्टेज प्रणाली डिजाइनों के लिए उपयुक्त और विभिन्न इलेक्ट्रॉनिक उपकरणों और नई ऊर्जा प्रणालियों में आसान एकीकरण।
प्रश्न: सम्मिलन हानि न होने और कम बिजली की खपत के क्या फायदे हैं?
A:कोई सम्मिलन हानि नहींयह सुनिश्चित करता है कि परीक्षण किए जा रहे सर्किट को सेंसर से प्रभावित न किया जाए, जिससे मूल सर्किट दक्षता बरकरार रहे।कम बिजली की खपतसेंसर के स्व-गर्म होने को कम करता है, दीर्घकालिक स्थिरता में सुधार करता है और सिस्टम ऊर्जा खपत को कम करता है।
प्रश्न: यह सेंसर किस प्रकार के प्रवाह को माप सकता है?
उत्तर: यह सटीक माप कर सकता हैडीसी, एसी और पल्स करंट, विभिन्न जटिल वर्तमान तरंग आकार माप आवश्यकताओं के लिए उपयुक्त है।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A: आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
