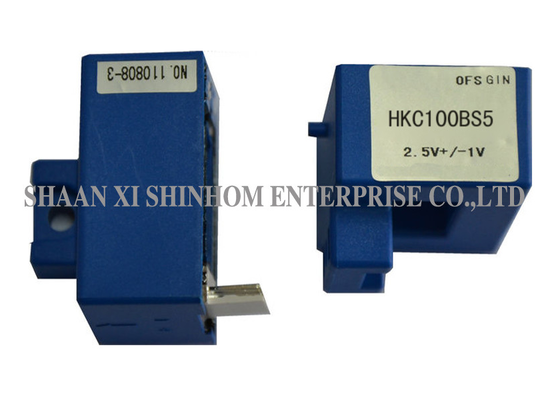

दHKC-BS5/BR5 श्रृंखलाओपन-लूप हॉल प्रभाव धारा सेंसर हॉल प्रभाव माप सिद्धांत पर आधारित है, प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह सटीक रूप से डीसी, एसी,या पल्स करंट. उत्पाद में आसान स्थापना के लिए एक हटाने योग्य डिजाइन है और यह उच्च सटीकता प्रदान करता है। इसका व्यापक रूप से वेल्डिंग बिजली आपूर्ति, बैटरी संचालित अनुप्रयोगों, एसी चर गति ड्राइव,सर्वो मोटर ड्राइव, डीसी मोटर ड्राइव स्थैतिक कन्वर्टर्स, स्विचिंग पावर सप्लाई (एसएमपीएस), और यूपीएस निर्बाध पावर सप्लाई।
विशेषताएं
मापने का सिद्धांत ️ ओपन-लूप हॉल प्रभाव
माप का प्रकार ️ DC / AC / पल्स
पृथक्करण प्राथमिक और द्वितीयक के बीच विद्युत पृथक्करण
माउंटिंग विधि ️ हटाने योग्य
सटीकता ️ उच्च सटीकता
आसान स्थापना
अनुप्रयोग:
उपयोग के लिए निर्देश
विद्युत डेटाः
|
HKC50BS5/BR5 HKC100BS5/BR5 HKC200BS5/BR5 HKC300BS5/BR5 HKC400BS5/BR5 HKC500BS5/BR HKC600BS5/BR5 |
||||||||
| नामित इनपुट करंट | 50 | 100 | 200 | 300 | 400 | 500 | 600 | ए |
| परीक्षण करंट रेंज | 100 | 200 | 400 | 600 | 800 | 900 | 900 | ए |
| नामित आउटपुट वोल्टेज | 0.625±1% | वी | ||||||
| शून्य अवशिष्ट वोल्टेज | 2.5±0.5% | वी | ||||||
| आपूर्ति वोल्टेज | +5±5%/+12±5% | वी | ||||||
| ऑफसेट वोल्टेज | ≤±25 | mV | ||||||
| चुंबकीय ऑफसेट वोल्टेज | ≤±20 | ≤±15 | mV | |||||
| ऑफसेट वोल्टेज Drift | ≤±20 | ≤±1 | mV/°C | |||||
| रैखिकता | ≤±1 | % एफएस | ||||||
| प्रतिक्रिया समय | ≤3 | μS | ||||||
| इन्सुलेशन वोल्टेज | 50 हर्ट्ज, 1 मिनट,2.5 | केवी | ||||||
| ऑपरेटिंग तापमान | -40 ¢+85 | °C | ||||||
| भंडारण तापमान | -40+105 | °C | ||||||
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एक ओपन लूप हॉल इफेक्ट करंट सेंसर का कार्य सिद्धांत क्या है?
उत्तर: ओपन-लूप हॉल इफेक्ट करंट सेंसर हॉल इफेक्ट सिद्धांत के आधार पर काम करता है। मापा हुआ करंट से उत्पन्न चुंबकीय क्षेत्र हॉल तत्व द्वारा पता लगाया जाता है,जो चुंबकीय क्षेत्र की ताकत के आनुपातिक एक वोल्टेज संकेत आउटपुट करता हैप्राथमिक और द्वितीयक के बीच विद्युत अलगाव चुंबकीय सर्किट युग्मन के माध्यम से प्राप्त किया जाता है, जिसमें प्रत्यक्ष विद्युत कनेक्शन की आवश्यकता नहीं होती है, जिससे सुरक्षा और विश्वसनीयता सुनिश्चित होती है।
प्रश्न: ओपन-लूप और क्लोज्ड-लूप हॉल करंट सेंसर में क्या अंतर है?
उत्तर: ओपन-लूप सेंसर सीधे हल वोल्टेज को बढ़ाते और आउटपुट करते हैं। वे सरल संरचना, कम लागत और त्वरित प्रतिक्रिया प्रदान करते हैं, सामान्य औद्योगिक माप के लिए उपयुक्त हैं।बंद-लूप सेंसर एक विपरीत चुंबकीय क्षेत्र उत्पन्न करने के लिए एक मुआवजा घुमाव का उपयोग करते हैं, उच्च सटीकता और कम तापमान बहाव प्रदान करता है।HKC-BS5/BR5 श्रृंखलाओपन-लूप डिजाइन अधिक लागत-प्रदर्शन प्रदान करता है, जो अधिकांश औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।
प्रश्न: हटाने योग्य डिजाइन के क्या फायदे हैं?
A: डिटेचेबल डिजाइन सेंसर की स्थापना, रखरखाव और प्रतिस्थापन को आसान बनाता है।साइट पर स्थापना की दक्षता और रखरखाव सुविधा में सुधार.
