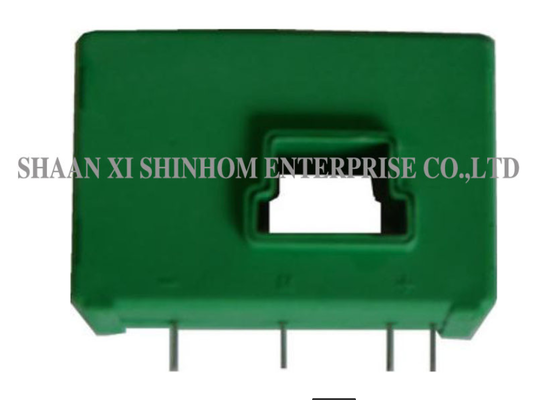

दHBC-LAP श्रृंखला बंद-लूप हॉल प्रभाव वर्तमान सेंसरएक बंद लूप (मुआवजा) सिद्धांत का उपयोग करता है, जो प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह सटीक रूप से डीसी, एसी,या 0-200A की माप सीमा के साथ पल्स करंट. उत्पाद में ±12V से ±15V (±5%) का आपूर्ति वोल्टेज और 100mA±0.5% या 125mA±0.5% का नामित आउटपुट करंट है। यह उच्च सटीकता और आसान स्थापना प्रदान करता है।गतिशील प्रदर्शन परीक्षण प्राथमिक छेद को पूरी तरह से भरने के लिए एक एकल पट्टी का उपयोग करता है, इष्टतम चुंबकीय युग्मन के लिए सेंसर के शीर्ष के चारों ओर प्राथमिक तार घाव के साथ। यह व्यापक रूप से वेल्डिंग बिजली की आपूर्ति, बैटरी संचालित अनुप्रयोगों, एसी चर गति ड्राइव में उपयोग किया जाता है,सर्वो मोटर ड्राइव, स्विचिंग पावर सप्लाई, यूपीएस, और डीसी मोटर ड्राइव स्टेटिक कन्वर्टर्स।
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| रेटेड करंट ((IPN) | 100 | 125 | 200 | ए |
| माप सीमा ((IP) | 0±200 | 0±200 | 0±300 | ए |
| नामित आउटपुट करंट ((ISN) | 100±0.5% | 125±0.5% | 100±0.5% | mA |
| आपूर्ति वोल्टेज ((±5%) | ±12±15 | वी | ||
| आपूर्ति करंट हानि | 16 ((@±15V) + IS | mA | ||
| परीक्षण प्रतिरोध | ± 12V @±IPNmax के साथ | 14 ((मिनट) 52 ((अधिकतम) | 0 ((मिनट) 26 ((अधिकतम) | ओ |
| @±IPmax | 14 (min) 17 (max) | 0 (min) 4 (max) | ओ | |
| 15V @±IPNmax के साथ | 40 ((मिनट) 72 ((अधिकतम) | 0 ((min) 56 ((max) | ओ | |
| @±IPmax @±300Amax | 40 ((मिनट) 40 ((अधिकतम) | 0 (min) 8 (max) | ओ | |
| मोड़ अनुपात | 1:1000 | 1:1000 | 1:2000 | |
| सेक प्रतिरोध | 33 | 33 | 76 | ओ |
| ऑफसेट करंट | ≤±0.2 | mA | ||
| ऑफसेट धारा बहाव | ≤±0.5 | mA | ||
| प्रतिक्रिया समय | <1 | μs | ||
| रैखिकता | ≤±0.2 | % एफएस | ||
| इन्सुलेशन वोल्टेज | 50(60) हर्ट्ज,1 मिनट,3 | केवी | ||
| di/dt | >100 | A/μs | ||
| बैंडविड्थ ((-3dB) | डीसी...100 | KHz | ||
| ऑपरेटिंग तापमान | -40 ¢+85 | °C | ||
| भंडारण तापमान | -40+105 | °C | ||
नोट्स:उत्पाद विनिर्देश अनुकूलित किया जा सकता है
A:दो आउटपुट करंट अलग-अलग टर्न रेशियो और माप रेंज कॉन्फ़िगरेशन के अनुरूप हैं। 100mA और 125mA दोनों मानक औद्योगिक आउटपुट सिग्नल हैं।चयन उपधारा माप उपकरण के इनपुट रेंज और सटीकता आवश्यकताओं पर आधारित होना चाहिएविशिष्ट सिफारिशों के लिए कृपया हमारी तकनीकी सहायता टीम से परामर्श करें।
A:सेंसर के शीर्ष के चारों ओर प्राथमिक तार को घुमाकर इष्टतम चुंबकीय युग्मन प्राप्त होता है, जिससे माप की सटीकता और गतिशील प्रदर्शन सुनिश्चित होता है।हम इष्टतम प्रदर्शन के लिए उत्पाद डेटाशीट में निर्दिष्ट स्थापना विधि का पालन करने की सलाह देते हैं.
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
