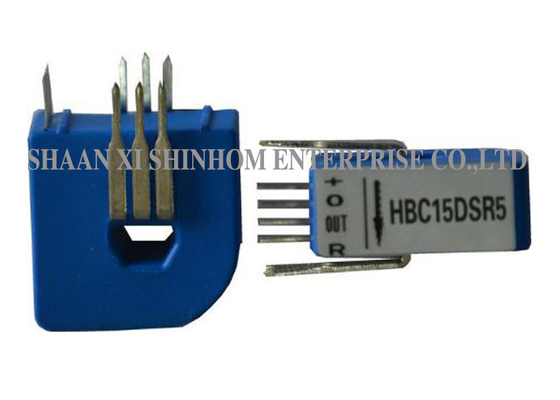

दHBC-DSR5 श्रृंखला बंद-लूप हॉल प्रभाव वर्तमान सेंसरयह चुंबकीय संतुलन (बंद-लूप हॉल प्रभाव) सिद्धांत का उपयोग करता है, जो प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह डीसी, एसी, पल्स और अनियमित धाराओं को सटीक रूप से मापता है।उत्पाद में एनालॉग वोल्टेज आउटपुट और लचीली असेंबली के साथ एक एकल बिजली की आपूर्ति का उपयोग किया जाता हैयह UL94-V0 लौ retardant मानकों का अनुपालन करता है, IATF16949 ऑटोमोटिव गुणवत्ता प्रबंधन प्रणाली के तहत प्रमाणित है, और RoHS और CE प्रमाणित है।यह व्यापक रूप से चर आवृत्ति ड्राइव में प्रयोग किया जाता है, स्विचिंग पावर सप्लाई, यूपीएस, कन्वर्टर उपकरण, औद्योगिक उपकरण (वेल्डिंग मशीन, कपड़ा मशीनरी, आदि), फोटोवोल्टिक सौर सुरक्षा और पवन ऊर्जा उत्पादन।
| HBC06DSR5 | HBC15DSR5 | HBC25DSR5 | HBC40DSR5 | ||
|---|---|---|---|---|---|
| नामित इनपुट करंट | 6 | 15 | 25 | 40 | ए |
| परीक्षण करंट रेंज | 19.2 | 48 | 80 | 120 | ए |
| मोड़ अनुपात | 960 | 1200 | 2000 | 2000 | टी |
| नामित आउटपुट वोल्टेज | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | वी |
| आपूर्ति वोल्टेज | +5±5% | वी | |||
| ऑफसेट वोल्टेज | 2.5±0.5% | वी | |||
| संदर्भ वोल्टेज ((VR) | 2.5±0.75% | वी | |||
| ऑफसेट वोल्टेज Drift | ≤±0.5@-40°C+85°C | mV/°C | |||
| रैखिकता | ≤±0.2 | % एफएस | |||
| वर्ग | ≤±0.7 | % | |||
| di/dt | >50 | A/μS | |||
| प्रतिक्रिया समय | <500 | nS | |||
| बैंडविड्थ ((-1db) | डीसी ₹200 | KHZ | |||
| इन्सुलेशन वोल्टेज | 50 हर्ट्ज, 1 मिनट,2.5 | केवी | |||
| ऑपरेटिंग तापमान | -40 ¢+85 | °C | |||
| भंडारण तापमान | -40+105 | °C | |||
नोट्स:उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: चुंबकीय संतुलन हॉल प्रभाव सेंसर और मानक हॉल सेंसर में क्या अंतर है?
A:एचुंबकीय संतुलन हॉल प्रभाव सेंसर (बंद लूप)एक विपरीत चुंबकीय क्षेत्र उत्पन्न करने के लिए एक मुआवजा कॉइल का उपयोग करता है, जिससे कोर में शुद्ध चुंबकीय प्रवाह शून्य हो जाता है। यह अधिक सटीकता और कम तापमान बहाव प्रदान करता है।एक मानक खुले-लूप हॉल सेंसर सीधे हॉल वोल्टेज उत्पादन को बढ़ाता है, सरल संरचना के साथ लेकिन अपेक्षाकृत कम सटीकता के साथ।
प्रश्न: यह सेंसर किस प्रकार के प्रवाह को माप सकता है?
A:यह माप सकता हैडीसी, एसी, पल्स और अनियमित धाराएं, विभिन्न जटिल वर्तमान तरंगों के सटीक माप के लिए उपयुक्त है, जो परिवर्तनीय आवृत्ति ड्राइव, इन्वर्टर और नई ऊर्जा अनुप्रयोगों की आवश्यकताओं को पूरा करता है।
