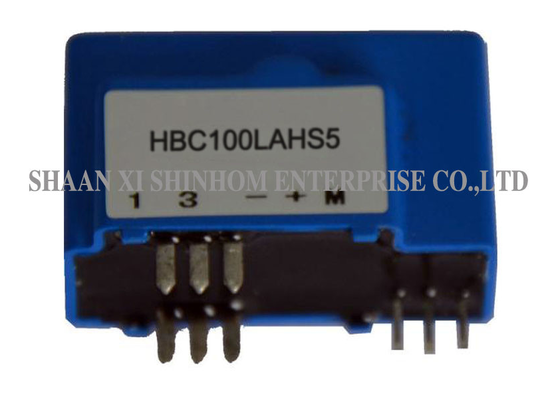

दHBC100LAHS5 क्लोज्ड-लूप हॉल इफेक्ट करंट सेंसर एक क्लोज्ड-लूप (मुआवजा) सिद्धांत का उपयोग करता है, जो प्राथमिक और द्वितीयक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह DC को सटीक रूप से मापता है,एसी, या एक माप सीमा के साथ पल्स धाराओं0-100A और एक मोड़ अनुपात के1:1200. उत्पाद का आपूर्ति वोल्टेज है+5V±5% और एक नामित आउटपुट वोल्टेज±0.625V±0.5%. यह उच्च सटीकता और आसान स्थापना प्रदान करता है।इन्वर्टर,एसी/डीसी चर गति ड्राइव,यूपीएसस्विचिंग पावर सप्लाईफोटोवोल्टिक करंट सेंसिंग,नई ऊर्जा संयोजक बॉक्स माप,पवन ऊर्जा धारा सेंसर,ईवी चार्जिंग उपकरण वर्तमान सेंसर,ड्राइव-बाय-वायर ऑटोमोटिव अनुप्रयोग,घरेलू उपकरण आवृत्ति रूपांतरण,स्वचालित वायु कंप्रेसर,हाइब्रिड बैटरी पैक करंट सेंसिंग, औरऑटोमोबाइल इलेक्ट्रिक सोर्स स्टीयरिंग सिस्टम।
विशेषताएं:
- बंद-लूप
- ऑपरेटिंग करंटः 0 से 100A
- बिजली आपूर्तिः +5V±5%
- नामित आउटपुट वोल्टेजः ±0.625V±0.5%
- उच्च सटीकता ग्रेड
- आसानी से माउंट करें
अनुप्रयोग:
- इन्वर्टर अनुप्रयोग
- एसी/डीसी परिवर्तनीय गति ड्राइव
- निर्बाध विद्युत आपूर्ति (UPS)
- स्विच मोड पावर सप्लाई (SMPS)
- फोटोवोल्टिक (पीवी) धारा अनुप्रयोग
- नई ऊर्जा संयोजक बॉक्स माप
- पवन ऊर्जा उद्योग वर्तमान का पता लगाना
- विद्युत वाहनों के चार्जिंग उपकरण वर्तमान संवेदन
- ऑटोमोबाइल बाय-वायर एप्लिकेशन
- घरेलू उपकरण की आवृत्ति रूपांतरण
- ऑटो एयर कंप्रेसर अनुप्रयोग
- हाइब्रिड बैटरी पैक वर्तमान संवेदन
- ऑटोमोबाइल इलेक्ट्रिक सर्विसेज स्टीयरिंग सिस्टम अनुप्रयोग
विद्युत डेटाः
| HBC100LAHS5 | |
| नामित इनपुट करंट ((Ipn) | 100 | ए |
| परीक्षण करंट रेंज ((Ip) | ±240 | ए |
| मोड़ अनुपात ((एनपी/एन) | 1:1200 | टी |
| नामित आउटपुट वोल्टेज | ±0.625±0.5% | वी |
| आपूर्ति वोल्टेज | +5±5% | वी |
| उपभोग वर्तमान | 20+ आईपी *(एनपी/एनएस) | mA |
| ऑफसेट वोल्टेज | 2.5±0.4% | वी |
| संदर्भ वोल्टेज ((VR) | 2.5±0.5% | वी |
| बाहरी संदर्भ वोल्टेज | 2.0-2.8 | वी |
| ऑफसेट वोल्टेज Drift | ≤±0.1 | mV/°C |
| आउटपुट वोल्टेज Drift | ≤±0.05 | mV/°C |
| रैखिकताIp=0-±Ipn) | ≤±0.2 | % एफएस |
| वर्ग | ≤±10 | % |
| di/dt | >100 | A/μS |
| प्रतिक्रिया का समय ((100A/μS, 10%~90%) | ≤ 1 | μS |
| बैंडविड्थ ((-3dB) | डीसी ₹100 | KHZ |
| इन्सुलेशन वोल्टेज ((50HZ,AC,1min) | 5.0 | केवी |
| ऑपरेटिंग तापमान ((TA) | -40 ¢+85 | °C |
| भंडारण तापमान ((TS) | -40+105 | °C |
| सकल वजन ((M) | 22 | घ |
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एक बंद-लूप हॉल प्रभाव सेंसर का कार्य सिद्धांत क्या है?
उत्तरः एक बंद-लूप हॉल प्रभाव सेंसर मापी गई धारा द्वारा उत्पन्न चुंबकीय क्षेत्र का पता लगाने के लिए एक हॉल तत्व का उपयोग करता है।आउटपुट सिग्नल एक विपरीत चुंबकीय क्षेत्र उत्पन्न करने के लिए एक मुआवजा कॉइल ड्राइव करता है, कोर में शुद्ध चुंबकीय प्रवाह को शून्य पर लाता है। मुआवजा धारा मापी गई धारा के आनुपातिक है, उच्च सटीकता, कम तापमान-ड्रिफ्ट माप परिणाम प्रदान करता है।
प्रश्न: 1:1200 के मोड़ अनुपात का क्या अर्थ है?
A: 1:1200 के घूर्णन अनुपात का अर्थ है कि प्राथमिक धारा और द्वितीयक मुआवजा धारा का अनुपात 1:1200उदाहरण के लिए, एक 100A प्राथमिक धारा लगभग 83.3mA माध्यमिक प्रतिपूर्ति धारा के अनुरूप है, जिसे अंतर्निहित प्रतिरोधक के माध्यम से ±0.625V आउटपुट वोल्टेज में परिवर्तित किया जाता है।
प्रश्न: यह उत्पाद किस नए ऊर्जा अनुप्रयोग के लिए उपयुक्त है?
उत्तरः यह उत्पाद फोटोवोल्टिक करंट सेंसिग, नई ऊर्जा संयोजक बॉक्स माप, पवन ऊर्जा करंट सेंसिग, ईवी चार्जिंग उपकरण करंट सेंसिग के लिए उपयुक्त है।और नई ऊर्जा क्षेत्र में हाइब्रिड बैटरी पैक वर्तमान संवेदन.
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A: आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्क और भीतर भेज दिया जाएगाबड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह।
