ACSTER11.5 सीरीज SMD करंट ट्रांसफार्मर हाई आइसोलेशन कम DCR और 50A तक करंट क्षमता के साथ

5000
MOQ

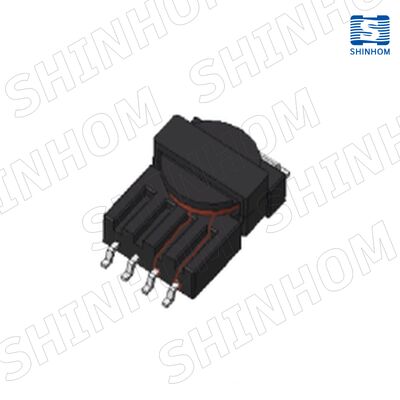

ACSTER11.5 Series SMD Current Transformer with High Isolation Low DCR and Up to 50A Current Capability
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
भुगतान की शर्तें: 50 ए तक
बारी अनुपात: 1:30 से 1:200 तक
डीसी प्रतिरोध: 0.56mΩ जितना कम
आवृति सीमा: 20kHz - 1MHz
अलगाव वोल्टेज: 5000VDC
प्रमुखता देना:

50A ACSTER11.5 सीरीज SMD करंट ट्रांसफार्मर

,

SMD करंट ट्रांसफार्मर

,

50A करंट SMD करंट ट्रांसफार्मर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS/ISO/UL/CE/IATF16949/CNAS
मॉडल संख्या: Acster11.5 श्रृंखला
दस्तावेज: ACSTER11.5 -Series_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
एसएमडी करंट ट्रांसफार्मर ACSTER11.5 सीरीज – उच्च अलगाव, कम डीसीआर, 50A तक
यह ACSTER11.5 सीरीज एसएमडी करंट ट्रांसफार्मर कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम में उच्च-प्रदर्शन वर्तमान संवेदन के लिए डिज़ाइन किया गया है। कम डीसी प्रतिरोध, उच्च अलगाव वोल्टेज, और विस्तृत आवृत्ति रेंज की विशेषता वाला यह ट्रांसफार्मर मांग वाले अनुप्रयोगों में सटीक वर्तमान माप और स्थिर संचालन सुनिश्चित करता है। कॉम्पैक्ट सरफेस-माउंट डिज़ाइन के साथ, यह आधुनिक पावर इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणाली और उच्च-आवृत्ति सर्किट के लिए आदर्श है।
मुख्य विशेषताएं
  • बहुत कम डीसी प्रतिरोध (डीसीआर)
    बिजली की हानि को कम करता है और सिस्टम दक्षता में सुधार करता है
  • 50A तक उच्च वर्तमान क्षमता
    उच्च-वर्तमान संवेदन अनुप्रयोगों के लिए उपयुक्त
  • विस्तृत आवृत्ति रेंज (20kHz से 1MHz)
    उच्च-आवृत्ति स्विचिंग सिस्टम का समर्थन करता है
  • उच्च अलगाव वोल्टेज (5000Vdc)
    महत्वपूर्ण वातावरण में सुरक्षा और विश्वसनीयता सुनिश्चित करता है
  • कॉम्पैक्ट एसएमडी पैकेज
    पीसीबी एकीकरण के लिए स्थान-बचत डिजाइन
  • विस्तृत ऑपरेटिंग तापमान (-40°C से +125°C)
    कठोर वातावरण में स्थिर प्रदर्शन
  • आरओएचएस अनुपालन
    अंतर्राष्ट्रीय पर्यावरणीय मानकों को पूरा करता है
तकनीकी विशिष्टताएँ
पैरामीटर मान
वर्तमान रेटिंग 50A तक
टर्न अनुपात 1:30 से 1:200
इंडक्शन रेंज 0.3mH - 17.5mH
डीसी प्रतिरोध (डीसीआर) 0.56mΩ जितना कम
आवृत्ति रेंज 20kHz - 1MHz
अलगाव वोल्टेज 5000Vdc
वोल्टेज रेंज 1000Vpk तक
माउंटिंग प्रकार एसएमडी
ऑपरेटिंग तापमान -40°C से +125°C
उत्पाद लाभ
कम बिजली हानि के साथ उच्च दक्षता
कम डीसीआर डिजाइन ऊर्जा हानि को काफी कम करता है, जिससे समग्र सिस्टम दक्षता में सुधार होता है।
विश्वसनीय उच्च-वोल्टेज अलगाव
प्रबलित इन्सुलेशन और 5000Vdc अलगाव के साथ, ACSTER11.5 सीरीज उच्च-वोल्टेज अनुप्रयोगों के लिए बढ़ी हुई सुरक्षा प्रदान करती है।
लचीले डिजाइन विकल्प
कई टर्न अनुपात (1:30 से 1:200) इंजीनियरों को विभिन्न वर्तमान संवेदन आवश्यकताओं के लिए इष्टतम कॉन्फ़िगरेशन का चयन करने की अनुमति देते हैं।
कॉम्पैक्ट और आसान एकीकरण
एसएमडी संरचना पीसीबी डिजाइन को सरल बनाती है और स्वचालित असेंबली प्रक्रियाओं का समर्थन करती है।
अनुप्रयोग
  • स्विचिंग पावर सप्लाई (एसएमपीएस)
  • औद्योगिक स्वचालन प्रणाली
  • ऊर्जा निगरानी और मीटरिंग
  • इन्वर्टर और पावर कन्वर्टर
  • इलेक्ट्रिक वाहन (ईवी) पावर सिस्टम
  • दूरसंचार उपकरण
ACSTER11.5 सीरीज क्यों चुनें?
  • उच्च सटीकता वर्तमान संवेदन
  • मजबूत हस्तक्षेप-रोधी क्षमता
  • सुरक्षा-महत्वपूर्ण प्रणालियों के लिए उच्च अलगाव
  • आधुनिक इलेक्ट्रॉनिक्स के लिए कॉम्पैक्ट आकार
  • उच्च-आवृत्ति अनुप्रयोगों में विश्वसनीय प्रदर्शन
कोटेशन प्राप्त करें
अपने आवेदन के लिए एक उच्च-प्रदर्शन एसएमडी करंट ट्रांसफार्मर की तलाश है? डेटाशीट, मूल्य निर्धारण और नमूनों के लिए आज ही हमसे संपर्क करें।
