एसीएसटी सीरीज पीसीबी माउंट लघु डीसी प्रतिरक्षा वर्तमान ट्रांसफार्मर, सीटी,वर्तमान ट्रांसफार्मर निर्माता

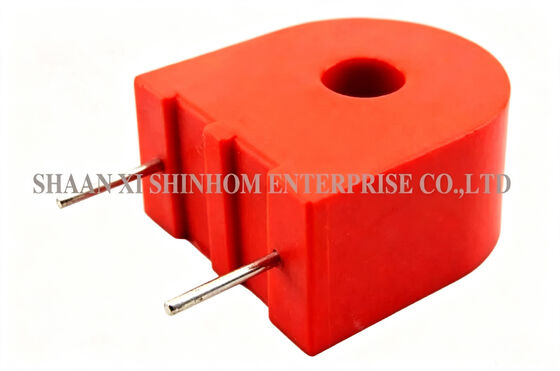

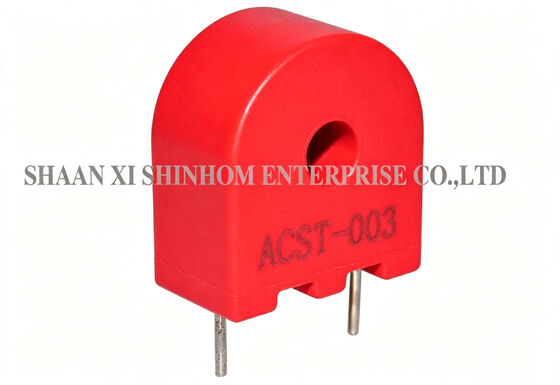

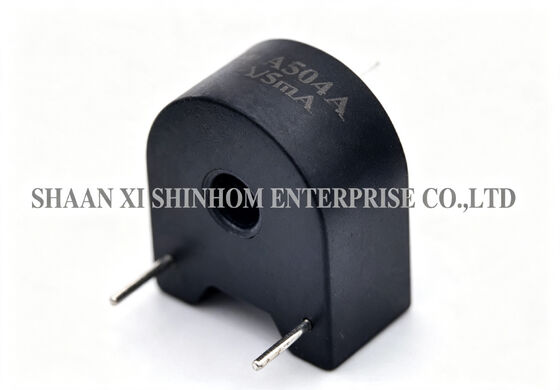

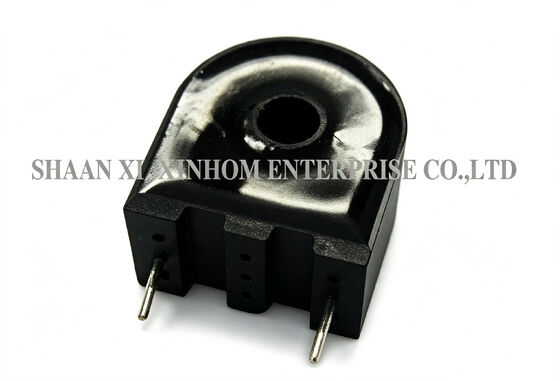

दएसीएसटी श्रृंखलालघु पीसीबी-माउंट उच्च आवृत्ति वर्तमान ट्रांसफार्मर उच्च आवृत्ति वर्तमान सेंसर, ऊर्जा मीटरिंग और शक्ति निगरानी अनुप्रयोगों के लिए डिज़ाइन किया गया है। नामित वर्तमान 50A तक है।चार मानक मोड़ अनुपात विकल्प उपलब्ध हैं: 1:50, 1:100, 1:200, और 1:300 (सेंटर-टैप सीटी संस्करण भी उपलब्ध हैं) । ऑपरेटिंग आवृत्ति रेंज 1kHz से 1MHz है। उत्पाद एक टोरोइडल कोर और कम प्रोफ़ाइल डिजाइन का उपयोग करता है। यह सीधे पीसीबी पर लगाया जाता है।आवास पीबीटी 94V0 epoxy भरने के साथ लौ retardant सामग्री से बना है, स्थिर और विश्वसनीय संरचना सुनिश्चित करता है। डीसी प्रतिरक्षा सुविधा डीसी घटकों वाले वर्तमान सेंसर अनुप्रयोगों में सटीकता सुनिश्चित करती है। इन्सुलेशन प्रतिरोधः ≥100MΩ (500V DC) ।वोल्टेज परीक्षण का सामना करें: 4000V/1mA/60 सेकंड. यह व्यापक रूप से एसी/डीसी और डीसी-डीसी कन्वर्टर्स, ऊर्जा मीटर, पावर ट्रांसमीटर, उच्च आवृत्ति वर्तमान नियंत्रण सर्किट और पल्स वर्तमान परीक्षण में उपयोग किया जाता है।
विशेषताएं
अनुप्रयोग
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एसीएसटी श्रृंखला के लिए कौन से मोड़ अनुपात विकल्प उपलब्ध हैं? सीटी प्रत्यय वाले मॉडल के बीच क्या अंतर है?
A:दएसीएसटी श्रृंखलाचार मानक मोड़ अनुपात विकल्प प्रदान करता हैः1:50,1:100,1:200, और1:300. मॉडल के साथसीटी प्रत्यय(उदाहरण के लिए, 1:50CT) इंगित करता है कि माध्यमिक घुमाव एककेंद्र टैप करेंयह पुश-पुल ड्राइव या अंतर संकेत अधिग्रहण सर्किट के लिए उपयुक्त है जिसके लिए केंद्र टैप की आवश्यकता होती है। सीटी प्रत्यय के बिना मॉडल मानक दो-वायर माध्यमिक आउटपुट हैं।
प्रश्न: डीसी प्रतिरक्षा सुविधा का क्या महत्व है?
A:दडीसी प्रतिरोधीविशेषता का अर्थ है कि वर्तमान ट्रांसफार्मर डीसी पूर्वाग्रह घटकों के साथ एसी धारा को मापते समय सटीकता बनाए रखता है। यह डीसी घटकों के कारण कोर संतृप्ति को रोकता है।यह विशेषता विशेष रूप से एसी/डीसी कन्वर्टर्स में महत्वपूर्ण है, बैटरी चार्ज/डिचार्ज करंट मॉनिटरिंग, और डीसी पूर्वाग्रह के साथ पल्स करंट परीक्षण।
