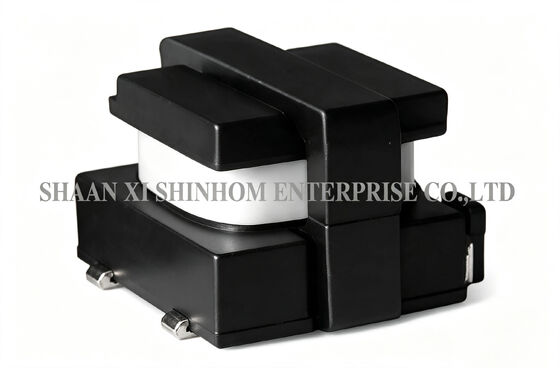

दसीटी02 श्रृंखलाएसएमडी उच्च आवृत्ति वर्तमान ट्रांसफार्मर में एक न्यूनतम पैकेज डिजाइन है। नामित वर्तमान 18 ए तक है। आवृत्ति रेंज 1kHz से 1MHz है। पांच मानक टर्न अनुपात विकल्प उपलब्ध हैंः50, 1:100, 1:150, 1:200, और 1:300, विभिन्न पता लगाने की सटीकता आवश्यकताओं के लिए उपयुक्त है। वोल्टेज परीक्षण का सामना करेंः 1500VAC, सुरक्षित उच्च वोल्टेज से निम्न वोल्टेज अलगाव सुनिश्चित करें। UL94V-0 लौ retardant मानकों का अनुपालन करें।विद्युत विनिर्देश 25°C परिवेश तापमान पर परीक्षण पर आधारित हैंनामित धारा को उस धारा के मूल्य के रूप में परिभाषित किया जाता है जिस पर प्राथमिक धारा और द्वितीयक प्रतिबिंबित धारा (टर्न्स रेशियो शंट) 40°C तापमान वृद्धि का कारण बनती है।यह व्यापक रूप से एसी-डीसी/डीसी-डीसी कन्वर्टर्स में प्रयोग किया जाता है, पोल पॉइंट-ऑफ-लोड कन्वर्टर्स, उच्च आवृत्ति धारा नियंत्रण सर्किट, और पल्स धारा परीक्षण अनुप्रयोग।
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: सीटी02 श्रृंखला के न्यूनतम पैकेज आकार के क्या फायदे हैं?
A:न्यूनतम पैकेज डिजाइनसीटी02 श्रृंखलाविशेष रूप से अंतरिक्ष-प्रतिबंधित कॉम्पैक्ट पावर डिजाइनों के लिए उपयुक्त है, जैसे कि पोल (पॉइंट-ऑफ-लोड) कन्वर्टर्स, पोर्टेबल डिवाइस पावर मॉड्यूल और उच्च घनत्व वाले पीसीबी लेआउट।यह सीमित स्थान के भीतर सटीक वर्तमान संवेदन और प्रतिक्रिया नियंत्रण को सक्षम बनाता है.
प्रश्न: 18 ए रेटेड करंट को कैसे परिभाषित किया जाता है?
A:नामित धारा को उस धारा के मूल्य के रूप में परिभाषित किया गया है जिस पर प्राथमिक धारा और द्वितीयक परावर्तित धारा (टर्न्स अनुपात शंट) एक साथ एक40°Cतापमान वृद्धि, पर परीक्षण किया25°Cपरिवेश का तापमान. वास्तविक अनुप्रयोगों में, यह सुनिश्चित करें कि कुल धारा नामित मूल्य से अधिक नहीं है, और यह सुनिश्चित करें कि घटक तापमान (परिवेश का तापमान + तापमान वृद्धि) से अधिक नहीं है130°C.
