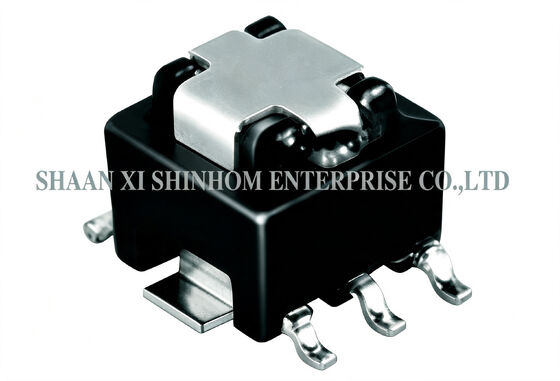

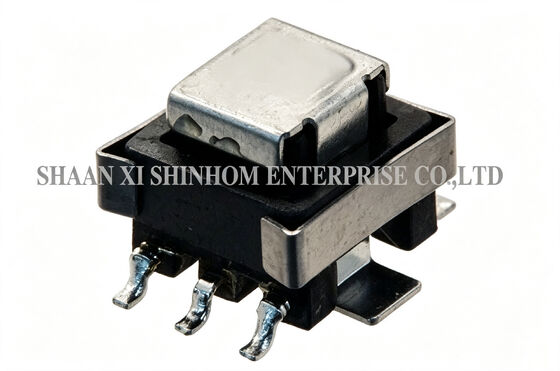

ACSTE50 सीरीज एसएमडी हाई फ्रीक्वेंसी करंट ट्रांसफार्मर
यह ACSTE50 सीरीज हाई-फ्रीक्वेंसी एसएमडी करंट ट्रांसफार्मर एसी ऊर्जा मीटरिंग, पावर मॉनिटरिंग और सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है। उत्पाद हाई-फ्रीक्वेंसी कोर और एसएमडी पैकेज प्रक्रिया का उपयोग करता है। यह 50kHz से 1MHz की एक विस्तृत आवृत्ति प्रतिक्रिया रेंज का समर्थन करता है। अधिकतम सेंसिंग करंट 50A है। एपॉक्सी एनकैप्सुलेशन उत्कृष्ट एंटी-मैग्नेटिक इंटरफेरेंस प्रदर्शन प्रदान करता है, जो जटिल विद्युत चुम्बकीय वातावरण में सटीक और स्थिर माप सुनिश्चित करता है। यह 2000VAC (प्राइमरी से सेकेंडरी) का सामना करता है, जो सुरक्षा और विश्वसनीयता सुनिश्चित करता है। सेकेंडरी माप पिन 1-3 पर लाया जाता है। सोल्डरिंग विधियों में वेव सोल्डरिंग और रिफ्लो सोल्डरिंग दोनों का समर्थन किया जाता है, जो स्वचालित एसएमटी उत्पादन लाइनों के साथ संगत है। इसका व्यापक रूप से एसी एनर्जी मीटर, पावर ट्रांसमीटर, आरटीयू रिमोट टर्मिनल यूनिट, प्रोटेक्शन सीटी, और इलेक्ट्रॉनिक मॉनिटरिंग सिस्टम में उपयोग किया जाता है।
विशेषताएं:
अनुप्रयोग:
तकनीकी जानकारी:
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस ट्रांसफार्मर की फ्रीक्वेंसी रिस्पांस रेंज क्या है?
उत्तर: ऑपरेटिंग फ्रीक्वेंसी रेंज 50kHz से 1MHz है। यह हाई-फ्रीक्वेंसी स्विचिंग पावर सप्लाई करंट सेंसिंग, हाई-फ्रीक्वेंसी एनर्जी मीटरिंग और हाई-फ्रीक्वेंसी पावर मॉनिटरिंग अनुप्रयोगों के लिए उपयुक्त है। टेस्ट फ्रीक्वेंसी 10kHz (0.1Vrms) है ताकि रेटेड फ्रीक्वेंसी रेंज के भीतर माप सटीकता सुनिश्चित की जा सके।
प्रश्न: अधिकतम सेंसिंग करंट 50A है। परीक्षण की शर्तों में उल्लिखित 20A को कैसे समझा जाए?
उत्तर: अधिकतम सेंसिंग करंट 50A वह पीक करंट क्षमता है जिसे उत्पाद संभाल सकता है। तकनीकी जानकारी में उल्लिखित 20A परीक्षण की शर्तों (अधिकतम सेंसिंग करंट: 20A) के तहत एक संदर्भ मान है। रेटेड निरंतर ऑपरेटिंग करंट के लिए, कृपया डेटाशीट देखें। चयन करते समय, हम आपके वास्तविक ऑपरेटिंग करंट के आधार पर उपयुक्त मॉडल चुनने की सलाह देते हैं।
प्रश्न: 2000VAC विदस्टैंड वोल्टेज टेस्ट क्या दर्शाता है?
उत्तर: 2000VAC विदस्टैंड वोल्टेज टेस्ट का मतलब है कि प्राइमरी और सेकेंडरी वाइंडिंग 2000V AC को बिना ब्रेकडाउन के झेल सकती हैं। यह सुरक्षित हाई-वोल्टेज से लो-वोल्टेज आइसोलेशन सुनिश्चित करता है। यह पावर सिस्टम जैसे उच्च सुरक्षा आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त है।
