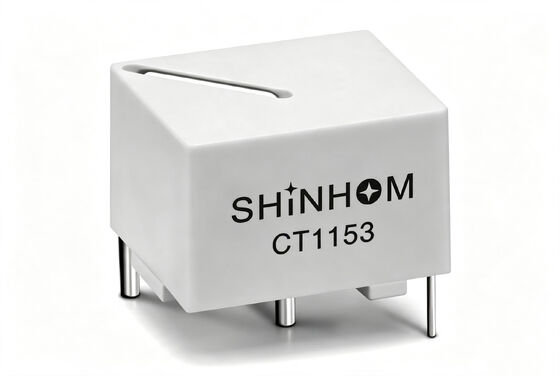

दसीटी11 श्रृंखला पीसीबी-माउंट उच्च आवृत्ति वर्तमान सेंसर ट्रांसफार्मर स्विचिंग पावर सप्लाई (एसएमपीएस) अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह पल्स कंट्रोल सर्किट को आउटपुट फीडबैक सिग्नल प्रदान करता है,कम लागत वाले बिजली विनियमन को सक्षम करना.नामित प्राथमिक धारा है25A(अधिकतम40A) आवृत्ति सीमा तक है।500kHz.उत्पाद में एकउच्च पारगम्यता वाले फेराइट कोरसात मानक मोड़ अनुपात विकल्प उपलब्ध हैंः1:50, 1:100, 1:150, 1:200, 1:300, 1:500, और 1:1000, विभिन्न पता लगाने सटीकता आवश्यकताओं के लिए उपयुक्त है।कम प्रोफ़ाइल पीसीबी-माउंटडिजाइन कई संरचनात्मक शैलियों में उपलब्ध है।बिजली की आपूर्ति, प्रकाश व्यवस्था नियंत्रण और स्विच नियंत्रण स्विच करनाआवेदन।
नोट्स:उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न:स्विचिंग पावर सप्लाई में CT11 सीरीज का क्या कार्य है?
A:दसीटी11 श्रृंखलावर्तमान संवेदन ट्रांसफार्मर प्राथमिक साइड करंट का पता लगाता है और पल्स कंट्रोल सर्किट को फीडबैक सिग्नल प्रदान करता है, जिससे कम लागत वाले बंद-लूप विनियमन के लिए बिजली की आपूर्ति स्विच करना संभव हो जाता है।वर्तमान परिवर्तनों को महसूस करके, नियंत्रण सर्किट आउटपुट वोल्टेज विनियमन और अधिभार संरक्षण प्राप्त करने के लिए पीडब्ल्यूएम कार्य चक्र को समायोजित करता है।
प्रश्न:सही मोड़ अनुपात कैसे चुनें?
A:मोड़ अनुपात का चयन प्राथमिक धारा रेंज और आवश्यक माध्यमिक नमूनाकरण वोल्टेज पर निर्भर करता है।कम मोड़ अनुपात (जैसे, 1:50)कम माध्यमिक मोड़, अधिक आउटपुट करंट, और बड़े करंट सेंसिंग के लिए उपयुक्त है।उच्च मोड़ अनुपात (जैसे, 1:1000)अधिक माध्यमिक मोड़, कम आउटपुट करंट, और छोटे करंट या उच्च आउटपुट वोल्टेज की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।हम पीक प्राथमिक धारा और डाउनस्ट्रीम नमूनाकरण सर्किट की संवेदनशीलता के आधार पर चयन करने की सलाह देते हैं.
