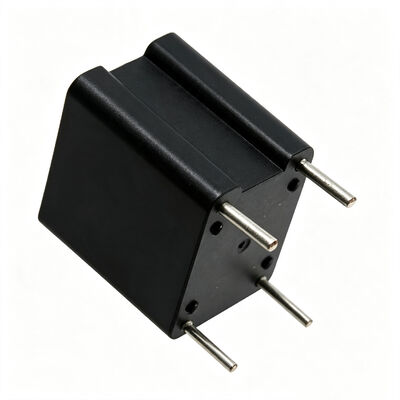

उच्च परिशुद्धता पीसीबी माउंट करंट ट्रांसफार्मर एसीएसटी-2 सीरीज एसएमपीएस करंट सेंसिंग के लिए 15 ए तक

एसीएसटी-2 सीरीज पीसीबी माउंट हाई प्रेसिजन करंट ट्रांसफार्मर 15 ए तक अधिकतम वर्तमान रेंज उपलब्ध

दएसीएसटी-2 श्रृंखलाउच्च परिशुद्धता पीसीबी-माउंट करंट ट्रांसफार्मर को स्विचिंग पावर सप्लाई करंट सेंसिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। रेटेड करंट 15A तक है, जिसमें 10kHz से 200kHz की आवृत्ति सीमा है।चार मानक मोड़ अनुपात विकल्प उपलब्ध हैं: 1:50, 1:100, 1:200, और 1:300, 50, 100, 200, और 300 के संबंधित माध्यमिक मोड़ के साथ। उत्पाद में 1 मोड़ प्राथमिक घुमाव और 130 डिग्री सेल्सियस की इन्सुलेशन प्रणाली का उपयोग किया जाता है। अलगाव वोल्टेज 3750Vrms है,आईईसी 950 इन्सुलेशन आवश्यकताओं को पूरा. यह एकध्रुवीय और द्विध्रुवीय ऑपरेटिंग मोड दोनों का समर्थन करता है। इसका व्यापक रूप से स्विचिंग पावर सप्लाई वर्तमान नमूनाकरण, ओवरकंट्रैक्ट सुरक्षा और फीडबैक नियंत्रण अनुप्रयोगों में उपयोग किया जाता है।

विशेषताएं

• आईईसी 950 इन्सुलेशन आवश्यकताओं को पूरा करता है
• 3750Vrms प्राथमिक से माध्यमिक ब्रेकडाउन वोल्टेज
• आवृत्ति सीमा 10kHz से 200kHz तक
• वर्तमान सीमाः अधिकतम 15A तक
• मोड़ अनुपातः 1:50, 1:100, 1:200, 1:300 उपलब्ध है
• ऑपरेटिंग तापमानः -40 से 85°C

आवेदन

• स्विचिंग पावर सप्लाई करंट सेंसिंग

• अतिप्रवाह सुरक्षा सर्किट

• वर्तमान प्रतिक्रिया नियंत्रण

• उच्च आवृत्ति शक्ति परिवर्तक

• एकध्रुवीय स्विचिंग बिजली की आपूर्ति

• द्विध्रुवीय स्विचिंग पावर सप्लाई

• डीसी-डीसी कन्वर्टर्स

• पल्स करंट निगरानी

तकनीकी सूचना

• इन वर्तमान संवेदक ट्रांसफार्मर में 1 टर्न प्राथमिक घुमाव, द्वितीयक घुमाव (एन) है जैसा कि तालिका में दर्शाया गया है, और 130°C की इन्सुलेशन प्रणाली है।
• संदर्भ मान एकध्रुवीय संचालन, 50kHz, 40% कर्तव्य कारक और 55°C तापमान वृद्धि के लिए अनुमानित हैं।
• अधिकतम प्रयोग योग्य पीक सेंसर करंट (IPK) तापमान वृद्धि या कोर संतृप्ति पर निर्भर करता है, जिसका मूल्यांकन परिचालन स्थितियों के लिए किया जाना चाहिए।
• इन करंट सेंस ट्रांसफार्मरों को स्विच मोड बिजली आपूर्ति अनुप्रयोगों, एकध्रुवीय या द्विध्रुवीय के लिए सिफारिश की जाती है, जो 10kHz से 200kHz तक आवृत्तियों पर काम करते हैं।
• स्केल फैक्टर (केवीआई) टर्मिनेटिंग रेजिस्टर (RT) के आनुपातिक है और RT=NS होने पर 1 वोल्ट/एम्प के बराबर है।
• माध्यमिक प्रेरण (Ls) को 15kHz और 0.5V पर ACST-2050,1V ACST-2100, 2V ACST-2200 और 3V ACST-2300 के लिए मापा जाता है।

नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ACST-2 श्रृंखला के लिए स्केल फैक्टर की गणना कैसे की जाती है?

A: स्केल कारक KVI समापन प्रतिरोध RT के आनुपातिक है। सूत्र KVI = 1V/A × (RT / Ns) है, जहां Ns द्वितीयक मोड़ की संख्या है। जब RT = Ns (Ω में), KVI = 1V/A,जिसका अर्थ है कि प्राथमिक धारा का 1A माध्यमिक आउटपुट वोल्टेज का 1V उत्पन्न करता हैउदाहरण के लिए, ACST-2050 (Ns=50) के लिए, 50Ω टर्मिनेशन रेजिस्टर के साथ, 1A प्राथमिक धारा 1V द्वितीयक आउटपुट का उत्पादन करती है।

प्रश्न: सही मोड़ अनुपात कैसे चुनें?

A: मोड़ अनुपात का चयन प्राथमिक धारा रेंज और आवश्यक माध्यमिक नमूनाकरण वोल्टेज पर निर्भर करता है। एक कम मोड़ अनुपात (उदाहरण के लिए, 1:50) में कम माध्यमिक मोड़, उच्च आउटपुट धारा,और बड़े करंट सेंसिंग के लिए उपयुक्त हैउच्च घुमाव अनुपात (जैसे, 1:300) में अधिक माध्यमिक घुमाव, कम आउटपुट करंट होता है, और छोटे करंट या उच्च आउटपुट वोल्टेज की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त होता है।हम पीक प्राथमिक वर्तमान और समापन प्रतिरोधक मूल्य के आधार पर चयन करने की सिफारिश.

प्रश्न: एकध्रुवीय और द्विध्रुवीय संचालन मोड में क्या अंतर है?

उत्तरः एकध्रुवीय मोड में, प्राथमिक धारा हमेशा एक ही दिशा में बहती है (सकारात्मक या नकारात्मक), आमतौर पर फ्लाईबैक कन्वर्टर्स जैसे टोपोलॉजी में पाई जाती है। द्विध्रुवीय मोड में,प्राथमिक धारा सकारात्मक और नकारात्मक के बीच बारी-बारी से, आमतौर पर पुश-पुल और फुल-ब्रिज कन्वर्टर्स जैसे टोपोलॉजी में पाया जाता है। एसीएसटी -2 श्रृंखला दोनों मोड का समर्थन करती है। संदर्भ प्रदर्शन डेटा 40% ड्यूटी चक्र के साथ 50kHz पर प्रदान किया जाता है।
