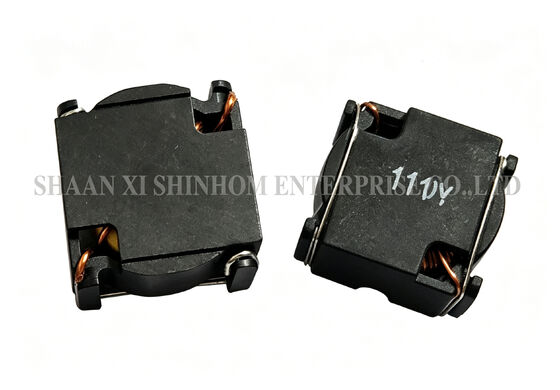

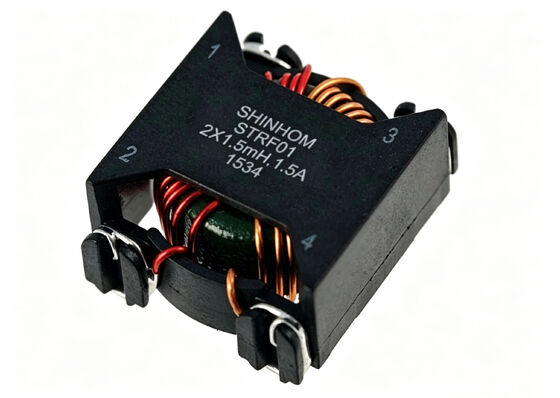

STRF01 श्रृंखला उच्च वर्तमान सामान्य मोड प्रारंभ करनेवाला, श्रीमती टोरॉयडल फेरटी कोर सामान्य मोड चोक डीसी/डीसी कनवर्टर के लिए डिज़ाइन किया गया
STRF01 श्रृंखलाहाई-करंट एसएमडी टोरॉयडल कॉमन-मोड चोक डीसी-डीसी और एसी-डीसी कनवर्टर अनुप्रयोगों के लिए डिज़ाइन किया गया है। उत्पाद व्यापक आवृत्ति रेंज में उच्च सामान्य-मोड प्रतिबाधा प्रदान करने के लिए फेराइट टोरॉयडल कोर का उपयोग करता है, जो उत्कृष्ट ईएमआई/आरएफआई दमन प्रदर्शन प्रदान करता है। लो-प्रोफाइल एसएमडी पैकेज पीसीबी स्थान बचाता है। उच्च वर्तमान क्षमता और कम DCR कुशल बिजली रूपांतरण सुनिश्चित करते हैं। ऑपरेटिंग तापमान रेंज -40°C से +125°C (स्व-तापमान वृद्धि सहित) है, जो विभिन्न कठोर वातावरणों के लिए उपयुक्त है। इसका व्यापक रूप से डीसी-डीसी/एसी-डीसी कन्वर्टर्स, डेस्कटॉप/लैपटॉप बिजली आपूर्ति, संचार उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स और एलसीडी टीवी में उपयोग किया जाता है।
विशेषताएँ
अनुप्रयोग
तकनीकी जानकारी
चुनने के लिए और अधिक आकार
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: अन्य कोर संरचनाओं की तुलना में टोरॉयडल कोर के क्या फायदे हैं?
ए: टोरॉयडल कोर में एक बंद चुंबकीय सर्किट संरचना होती है। चुंबकीय प्रवाह कोर के अंदर केंद्रित होता है, जिसके परिणामस्वरूप बहुत कम रिसाव प्रवाह होता है। ईएमआई विकिरण आई-कोर या ओपन-कोर इंडक्टर्स की तुलना में बहुत कम है। टॉरॉयडल कोर में उच्च चुंबकीय पारगम्यता भी होती है, जिससे समान प्रेरण मूल्य के लिए कम घुमावों की आवश्यकता होती है। इसके परिणामस्वरूप कम DCR और उच्च दक्षता प्राप्त होती है।
प्रश्न: रेटेड करंट का चयन कैसे करें?
ए: चयन करते समय, सुनिश्चित करें कि अधिकतम ऑपरेटिंग करंट रेटेड मूल्य से अधिक न हो, और तापमान घटाने पर विचार करें। हम कोर संतृप्ति को रोकने के लिए अधिकतम ऑपरेटिंग करंट से कम से कम 1.2 से 1.5 गुना रेटेड करंट का चयन करने की सलाह देते हैं, जिससे फ़िल्टरिंग प्रदर्शन कम हो जाएगा। यह भी सुनिश्चित करें कि घटक तापमान (परिवेश तापमान + तापमान वृद्धि) 125°C से अधिक न हो।
प्रश्न: क्या यह उत्पाद रिफ्लो सोल्डरिंग का समर्थन करता है? तापमान प्रतिरोध क्या है?
ए:हाँ।STRF01 श्रृंखलाएक एसएमडी पैकेज का उपयोग करता है और रिफ्लो सोल्डरिंग के साथ संगत है। लो-प्रोफ़ाइल डिज़ाइन और छोटा आकार इसे स्वचालित एसएमटी उत्पादन लाइनों के लिए उपयुक्त बनाता है। विशिष्ट रिफ़्लो तापमान प्रोफ़ाइल के लिए, कृपया उत्पाद डेटाशीट देखें।
