टीआर सीरीज टॉरॉयडल चोक कॉइल, उच्च आवृत्ति अनुप्रयोगों के लिए इंडक्टर्स, चोक पावर इंडक्टर्स

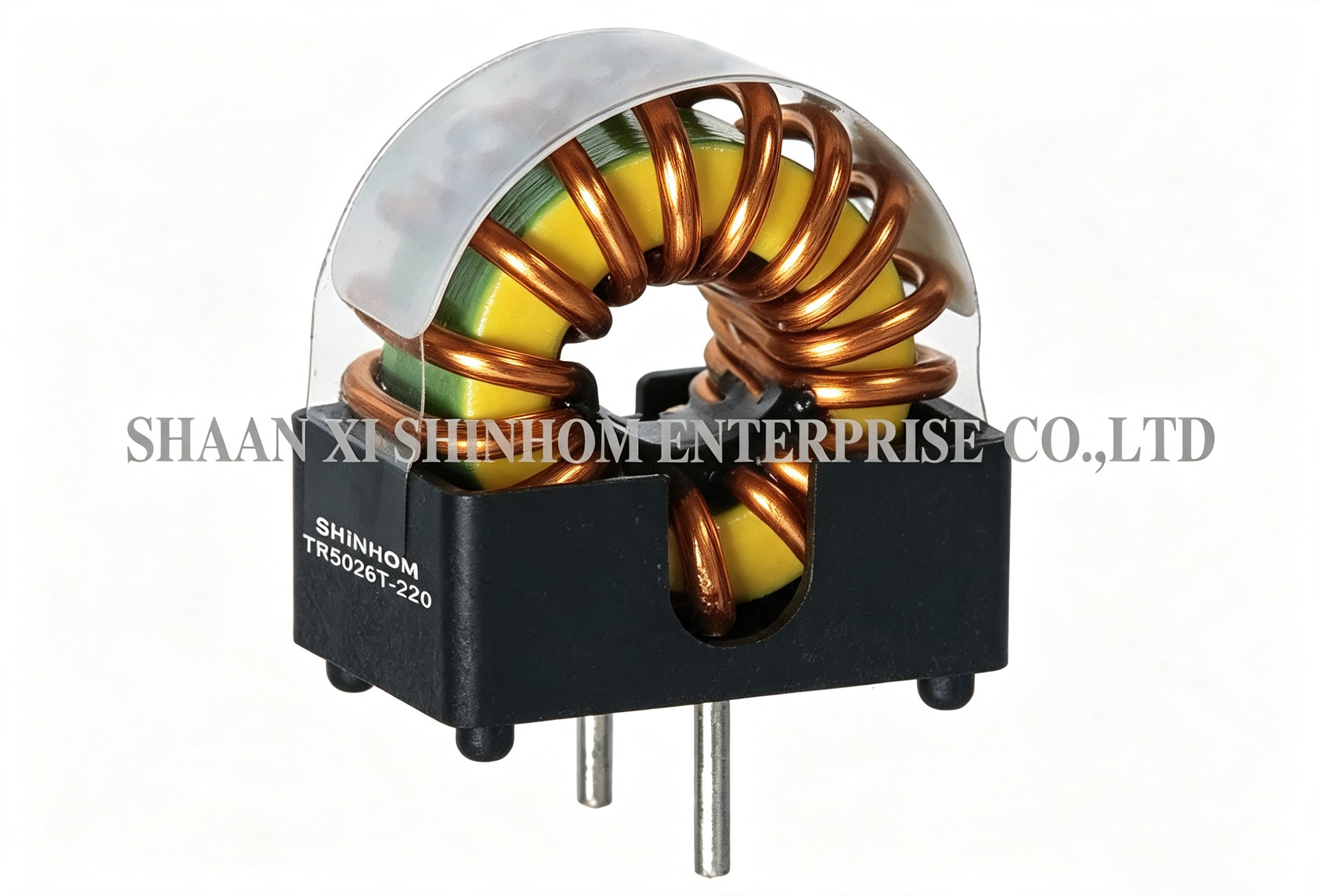

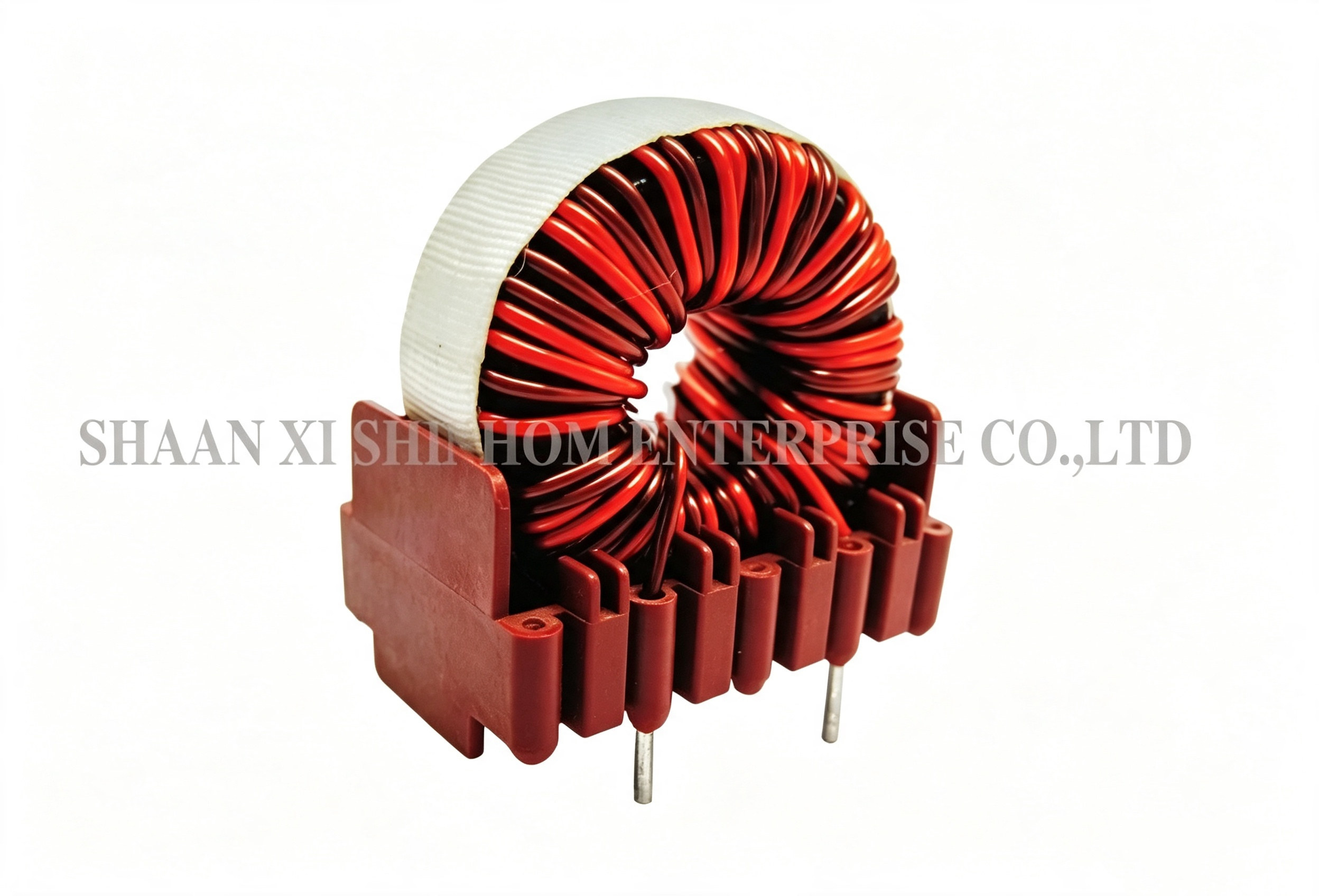

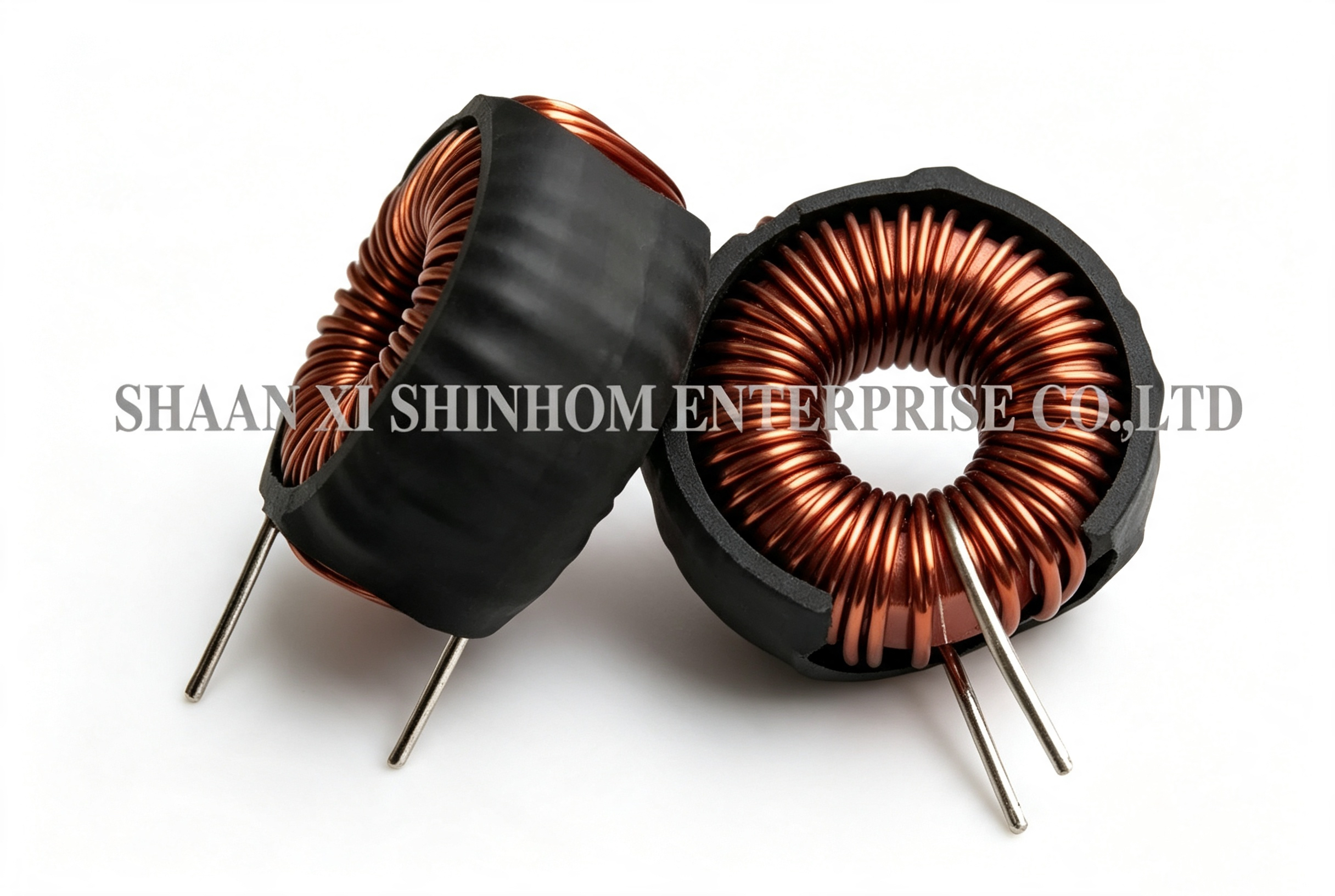

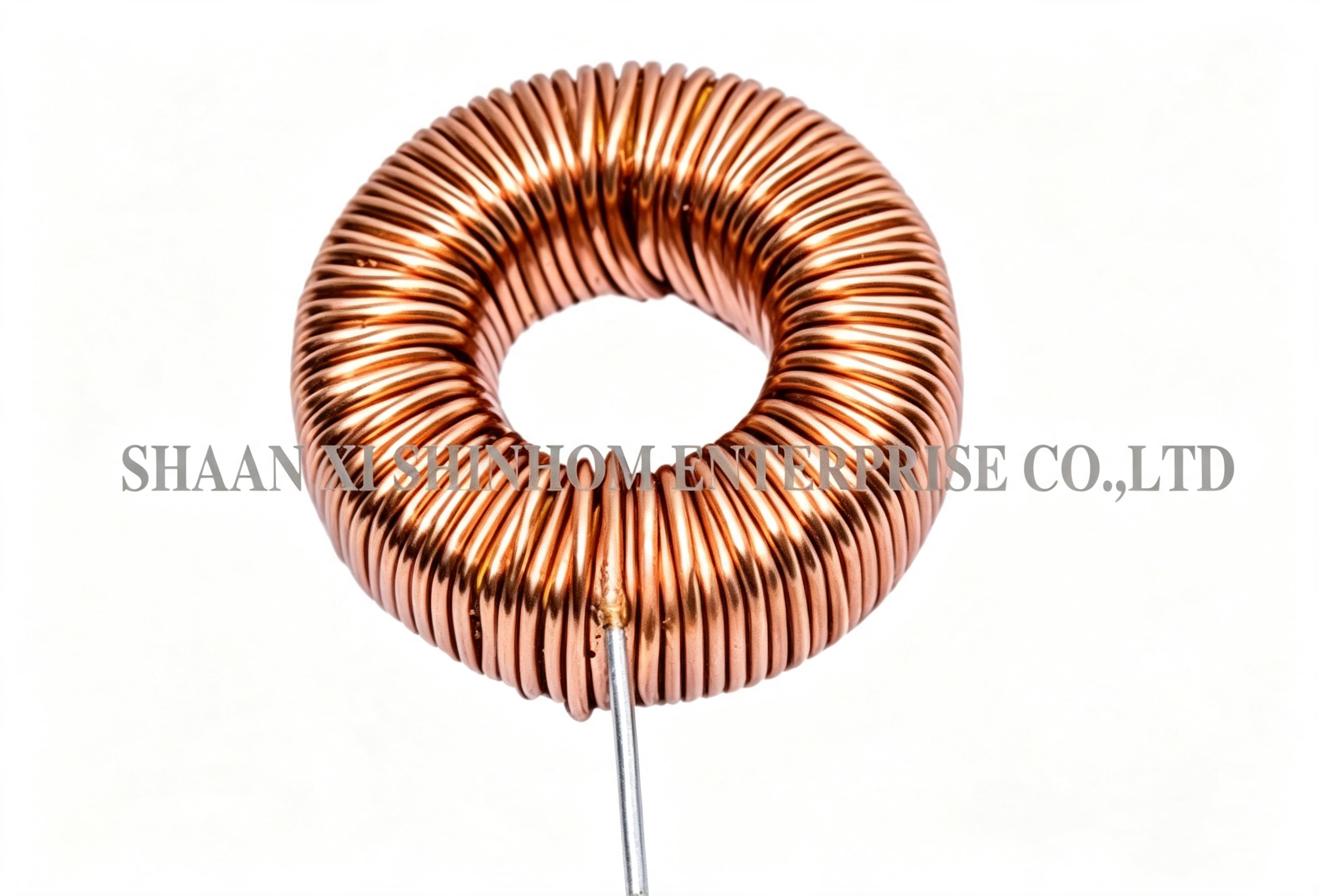

टीआर सीरीजटॉरॉयडल चोक / पावर इंडक्टर उच्च-आवृत्ति स्विचिंग पावर सप्लाई और इलेक्ट्रॉनिक उपकरणों के लिए डिज़ाइन किया गया है। यह उच्च आवृत्तियों पर कम हानि और उत्कृष्ट ईएमआई दमन प्रदर्शन प्रदान करता है। उत्पाद में अत्यंत कम लीकेज फ्लक्स वाली टॉरॉयडल कोर संरचना का उपयोग किया गया है, जो विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम करता है। विभिन्न आवृत्ति और शक्ति आवश्यकताओं के लिए उपयुक्त, एम पी पी, हाई फ्लक्स, सेंडस्ट / कार्बोनिल आयरन, और आयरन पाउडर कोर सहित कई कोर सामग्री विकल्प उपलब्ध हैं। एस एम डी और थ्रू-होल दोनों पैकेज समर्थित हैं। लो-प्रोफाइल डिज़ाइन जगह बचाता है। इसका व्यापक रूप से स्विचिंग पावर सप्लाई, पावर लाइन फ़िल्टरिंग, ईएमआई/आरएफआई दमन, और विभिन्न उच्च-आवृत्ति इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है।
विशेषताएं
अनुप्रयोग
विनिर्देश
उत्पाद विवरण
| टॉरॉइड कोर डेटा | कॉइलफ़ॉर्मर आयाम (मिमी) | |||
| प्रकार | ओडी | आईडी | एच | द्रव्यमान (जी) |
| टी3.0 | 3.05 | 1.27 | 1.27 | 0.04 |
| टी3.9 | 3.94 | 2.24 | 1.3 | 0.05 |
| टी3.9/2 | 3.94 | 2.24 | 2.0 | 0.07 |
| टी4.0 | 4.0 | 2.4 | 1.6 | 0.06 |
| टी5.8 | 5.84 | 3.05 | 1.52 | 0.1 |
| टी5.8/3 | 5.84 | 3.05 | 3.0 | 0.3 |
| टी6.3 | 6.3 | 3.8 | 2.5 | 0.2 |
| टी9.5 | 9.53 | 4.75 | 3.17 | 0.8 |
| टी10 | 10.0 | 6.0 | 4.0 | 0.9 |
| टी12.5 | 12.5 | 7.5 | 5.0 | 1.8 |
| टी13.3 | 13.3 | 8.3 | 5.0 | 1.8 |
| टी14 | 14.0 | 9.0 | 5.0 | 2.0 |
| टी15 | 15.0 | 10.4 | 5.3 | 2.4 |
| टी16 | 16.0 | 9.6 | 6.3 | 3.7 |
| टी17 | 17.0 | 10.7 | 6.8 | 4.4 |
| टी20/7 | 20.0 | 10.0 | 7.0 | 7.6 |
| टी22 | 22.1 | 13.7 | 6.35 | 6.8 |
| टी23/8 | 22.6 | 14.7 | 7.6 | 8.1 |
| टी23/9 | 22.6 | 14.7 | 9.2 | 9.8 |
| टी25/10 | 25.3 | 14.8 | 10.0 | 16 |
| टी25/12 | 25.3 | 14.8 | 12.0 | 19 |
| टी25/15 | 25.3 | 14.8 | 15.0 | 24 |
| टी25/20 | 25.3 | 14.8 | 20.0 | 33 |
| टी29 | 29.5 | 19.0 | 14.9 | 27 |
| टी30 | 30.5 | 20.0 | 12.5 | 25 |
| टी34/10 | 34.0 | 20.5 | 10.0 | 27 |
| टी34/12.5 | 34.0 | 20.5 | 12.5 | 33 |
| टी36 | 36.0 | 23.0 | 15.0 | 43 |
| टी40 | 40.0 | 24.0 | 16.0 | 61 |
| टी42 | 41.8 | 26.2 | 12.5 | 48 |
| टी50 | 50.0 | 30.0 | 20.0 | 118 |
| टी58 | 58.3 | 40.8 | 17.6 | 115 |
| टी100 | 102 | 65.8 | 15.0 | 330 |
हम एस एम डी पावर इंडक्टर और कई अन्य इंडक्टर्स प्रदान कर सकते हैं
नोट:
हमने आरओएचएस, आईएसओ9001 प्रमाणपत्र प्राप्त किए हैं। अच्छी गुणवत्ता और कम कीमत के साथ उच्च प्रतिष्ठा ने अधिक ग्राहकों को आकर्षित किया। यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमें बताएं कि आपको किस प्रकार के उत्पादों की आवश्यकता है और इसके बारे में अधिक जानकारी। हम आपकी आवश्यकताओं के अनुसार नमूने प्रदान कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: टीआर सीरीज के लिए कौन सी कोर सामग्री उपलब्ध हैं? कैसे चुनें?
ए: टीआर सीरीज पांच कोर सामग्री विकल्प प्रदान करती है: एम पी पी (मोलिब्डेनम पर्मालोय पाउडर), हाई फ्लक्स, सेंडस्ट, कार्बोनिल आयरन, और आयरन पाउडर। एम पी पी सबसे कम हानि और सर्वोत्तम तापमान स्थिरता प्रदान करता है, जो उच्च-आवृत्ति, उच्च-सटीकता अनुप्रयोगों के लिए उपयुक्त है। हाई फ्लक्स में उच्च संतृप्ति घनत्व होता है, जो उच्च-शक्ति अनुप्रयोगों के लिए उपयुक्त है। सेंडस्ट अच्छा लागत-प्रदर्शन प्रदान करता है। कार्बोनिल आयरन में उत्कृष्ट उच्च-आवृत्ति विशेषताएँ होती हैं। आयरन पाउडर सबसे कम लागत वाला है। चयन ऑपरेटिंग आवृत्ति, शक्ति और लागत आवश्यकताओं पर आधारित होना चाहिए।
प्रश्न: एस एम डी और थ्रू-होल पैकेज के बीच कैसे चुनें?
ए:एस एम डी पैकेजस्वचालित एस एम टी उत्पादन लाइनों के लिए उपयुक्त है, जो उच्च-मात्रा उत्पादन के लिए आदर्श है।थ्रू-होल पैकेजवेव सोल्डरिंग के लिए उपयुक्त है, जो आसान मैनुअल सोल्डरिंग और प्रोटोटाइपिंग की अनुमति देता है। कृपया अपने पीसीबी डिजाइन और उत्पादन प्रक्रिया के आधार पर चुनें।
प्रश्न: 0.2A से 30A तक रेटेड करंट कैसे चुनें?
ए: चुनते समय, हम अधिकतम ऑपरेटिंग करंट से कम से कम1.2 से 1.5 गुनारेटेड करंट चुनने की सलाह देते हैं। यह कोर संतृप्ति को रोकने के लिए पर्याप्त मार्जिन प्रदान करता है, जो फ़िल्टरिंग प्रदर्शन को कम करेगा। घटक तापमान85℃से अधिक न हो, यह सुनिश्चित करने के लिए उच्च तापमान पर करंट डीरेटिंग पर भी विचार करें।
