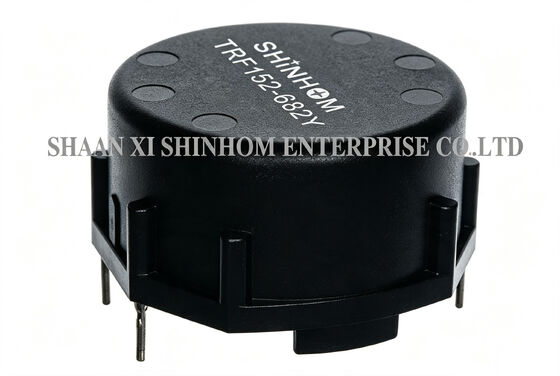

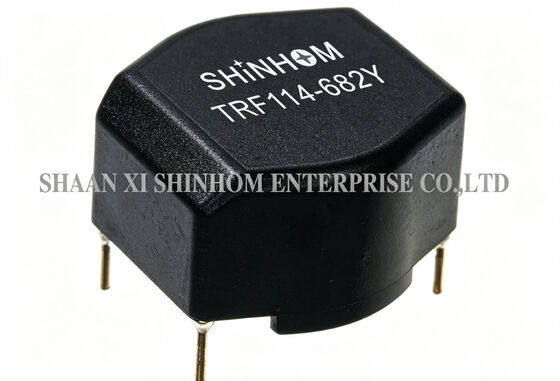

एलसीडी/पीडीपी टीवी और कंप्यूटर परिधीय उपकरणों के लिए वाइड टेम्प टोरोइडल कॉमन मोड इंडक्टर टीआरएफ श्रृंखला

टीआरएफ सीरीज़ के टोरोइडल कॉमन-मोड इंडक्टर में प्लास्टिक के मामले और टोरोइडल कोर डिज़ाइन हैं। रेटेड करंट 0.3A से 8A तक होता है। इंडक्टेंसी 0.7mH से 100mH (डुअल वाइंडिंग) तक होती है।सामान्य-मोड अनुनाद आवृत्ति 100KHz से 3MHz तक होती हैप्लास्टिक के मामले में उत्कृष्ट यांत्रिक शक्ति और पर्यावरण संरक्षण प्रदान करता है, विभिन्न कठोर परिचालन परिस्थितियों के लिए उपयुक्त है। कम डीसीआर और कम तापमान वृद्धि कुशल संचालन सुनिश्चित करते हैं।विभिन्न लेआउट आवश्यकताओं के अनुरूप कई पीसीबी माउंटिंग आवास शैलियों उपलब्ध हैं. ऑपरेटिंग तापमान सीमाः -40°C से +105°C. सोल्डरिंग गर्मी प्रतिरोधः 260°C/10 सेकंड. यह व्यापक रूप से एसी / डीसी और डीसी / डीसी लाइन शोर दमन, संचार प्रणाली, ऑटोमोटिव इलेक्ट्रॉनिक्स में उपयोग किया जाता है,एलसीडी/पीडीपी टीवी और कंप्यूटर परिधीय उपकरण।

• 0.3A से 8A तक की रेटिंग
• 0.7mH से 100mH तक दोहरी गला घोंटना
• उत्कृष्ट यांत्रिक शक्ति
• 100 केएचजेड से 3 मेगाहर्ट्ज तक सामान्य मोड अनुनाद
• उच्च विश्वसनीयता और वैरिएंट पीसीबी-माउंट आवास
• कम प्रतिरोध और तापमान वृद्धि

• डीसी/डीसी, एसी/डीसी लाइन शोर शमन
• संचार प्रणाली
• ऑटोमोटिव सिस्टम
• एलसीडी/पीडीपीटीवी
• कंप्यूटर परिधीय उपकरण

1. इंडक्टेंसी सहिष्णुता +50% -30% में
2. अधिकतम संचालन वोल्टेजः 40°C पर 250V
3. आईडीसी मैक्सः रेटिंग एसी/डीसी करंट A @40°C
4. हाई-पॉट 1500Vac घुमाव से घुमाव 3S तक।
5. प्रेरण परीक्षणः 10KHz 0.1V HP4284A
6. आरडीसी: क्वाडटेक 1880 मिलियॉममीटर
7. बढ़त वर्तमान अधिकतम 10ms: 20X आईडीसी
8. ऑपरेटिंग तापमानः -40°C से +105°C
9. भंडारण तापमानः -40°C°C से +105°C°C
10. सोल्डरिंग गर्मी प्रतिरोधः 260°C 10 सेकंड के लिए

नोटः102, 112, 114, 142, 122, 152 क्षैतिज
202, 212, 214, 242, 222, 252 लंबवत

नोटःउत्पाद विनिर्देश अनुकूलित किए जा सकते हैं।
