होम /उत्पाद/आम मोड चोक/कम इंटरवाइंडिंग कैपेसिटी कॉमन मोड स्टोक STR0903 सीरीज UL94-V0 कॉमन-मोड इंटरफेरेंस सप्रेशन के लिए

कम इंटरवाइंडिंग कैपेसिटी कॉमन मोड स्टोक STR0903 सीरीज UL94-V0 कॉमन-मोड इंटरफेरेंस सप्रेशन के लिए

5000 पीसी
MOQ
बातचीत योग्य
कीमत

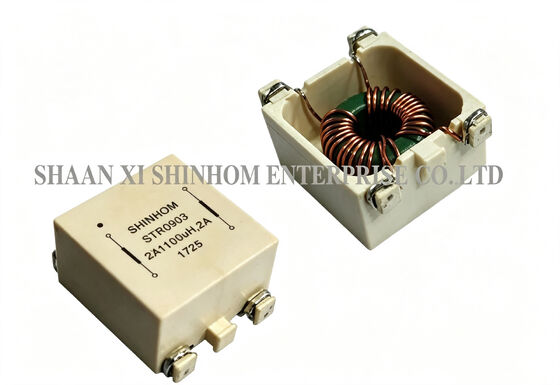

Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
अधिष्ठापन: 1.1mH से 22mH
वर्तमान मूल्यांकित: 0.3ए से 2ए
कार्य आवृत्ति: 50Hz से 500kHz
परीक्षण आवृत्ति: 10KHz,0.1V
ऑपरेटिंग वोल्टेज: 250VAC
परिचालन तापमान: -40℃ से +105℃ तक
प्रमाणन: UL /RoHs /SGS,ISO9001 ISO14001
आवेदन: स्विचिंग नियामक प्रेरक
प्रमुखता देना:

कम इंटरवाइंडिंग कैपेसिटेंस कॉमन मोड स्ट्रोक

,

UL94-V0 सामान्य मोड चोक

,

सामान्य-प्रणाली के हस्तक्षेप निवारण चोकल
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: STR0903 श्रृंखला
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000/महीना
उत्पाद विवरण
STR0903 सीरीज कॉमन मोड इंडक्टर टोरोइडल कोर कॉमन मोड चोक केस के साथ,एसएमडी कॉमन मोड इंडक्टर

दSTR0903 श्रृंखलाएसएमडी टोरोइडल कॉमन-मोड इंडक्टर एक स्प्लिट-वाइंडिंग और सिंगल-लेयर वाइंडिंग डिजाइन का उपयोग करता है।यह अत्यंत कम इंटर-वाइंडिंग क्षमता प्रदान करता है और एक व्यापक आवृत्ति रेंज (50Hz-500KHz) में उच्चतम सामान्य-मोड प्रतिबाधा प्रदान करता है, उत्कृष्ट सामान्य-मोड हस्तक्षेप दमन प्रदर्शन प्रदान करता है।0.8 प्रतिशत रिसाव प्रेरण, जो कुछ अंतर-मोड दमन क्षमता भी प्रदान करता है।एसएमडी पैकेजवाष्प चरण मिलाप और अवरक्त रिफ्लो मिलाप का समर्थन करता है, जो मिलाप गर्मी प्रतिरोध के साथ260°C/10 सेकंड. यह व्यापक रूप से उपयोग किया जाता हैकॉम्पैक्ट इलेक्ट्रॉनिक बालास्ट,स्विचिंग पावर सप्लाई, और विभिन्नसामान्य मोड हस्तक्षेप दमनआवेदन।

विशेषताएं
  • स्प्लिट वाइंडिंग ₹ सबसे कम इंटर-वाइंडिंग कैपेसिटी
  • एकल-परत घुमावदार ️ उच्चतम सामान्य-प्रणाली प्रतिबाधा
  • आवृत्ति रेंज 50Hz से 500KHz तक
  • रिसाव प्रेरण ₹ लगभग 0.8% (अंतर-प्रणाली-दमन)
  • UL/CSA/IEC सुरक्षा मानकों को पूरा करता है
  • सामग्री की ज्वलनशीलता रेटिंग UL94-V0
  • ऑपरेटिंग वोल्टेज ₹ 250VAC
  • ऑपरेटिंग तापमान -40°C से +105°C
अनुप्रयोग
  • सामान्य मोड हस्तक्षेपों का उन्मूलन
  • दीपक में कॉम्पैक्ट इलेक्ट्रॉनिक बालास्ट
  • कॉम्पैक्ट स्विच-मोड पावर सप्लाई
तकनीकी सूचना
  • ऑपरेटिंग वोल्टेजः 250Vac
  • आईडीसी मैक्सः ओवरलैप होने पर निर्धारित
  • इंडक्टेंस परीक्षणः HP4284A 10KHz 0.1V
  • आरडीसी: क्वाडटेक 1880 मिलियॉममीटर
  • ऑपरेटिंग तापमानः -40°C से +105°C
  • भंडारण तापमानः -40°C से +105°C
  • तापमान में वृद्धि 40°C अधिकतम
  • सोल्डरिंग विधियाँः वाष्प चरण, इन्फ्रारेड रिफ्लो
  • सोल्डरिंग गर्मी प्रतिरोधः 260°C 10 सेकंड के लिए
  • विलायक प्रतिरोधः MIL-STD-202E के अनुरूप
कम इंटरवाइंडिंग कैपेसिटी कॉमन मोड स्टोक STR0903 सीरीज UL94-V0 कॉमन-मोड इंटरफेरेंस सप्रेशन के लिए
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: स्प्लिट वाइंडिंग और सिंगल लेयर वाइंडिंग के क्या फायदे हैं?
उत्तरः स्प्लिट-वाइंडिंग प्राथमिक और माध्यमिक वाइंडिंग को कोर पर भौतिक रूप से अलग करता है।यह प्रभावी रूप से घुमाव के बीच परजीवी क्षमता को कम करता है और उच्च आवृत्ति शोर के लिए संधारित्र युग्मन मार्गों को कम करता हैएकल-परत घुमावदार अंतर-परत परजीवी क्षमता को समाप्त करता है, व्यापक आवृत्ति रेंज में उच्च सामान्य-मोड प्रतिबाधा और अधिक स्थिर फ़िल्टरिंग प्रदर्शन प्रदान करता है। संयुक्त,इन विशेषताओं सेSTR0903 श्रृंखलामें इष्टतम सामान्य मोड शोर दमन प्राप्त करने के लिए50 हर्ट्ज से 500 किलोहर्ट्जआवृत्ति बैंड.
प्रश्न: लगभग 0.8% रिसाव प्रेरण का कार्य क्या है?
उत्तर: लगभग0. 8%रिसाव प्रेरण भी कुछ अंतर-मोड हस्तक्षेप दमन क्षमता प्रदान करता है।रिसाव प्रेरकता अंतर मोड पथ के साथ श्रृंखला में एक छोटे प्रेरक के रूप में कार्य करता है, अंतर मोड शोर का कुछ शमन प्रदान करता है।STR0903 श्रृंखलासामान्य मोड और कुछ अंतर मोड फ़िल्टरिंग आवश्यकताओं दोनों को पूरा करने के लिए।
प्रश्न: यह उत्पाद किस प्रकार के सुरक्षा मानकों का अनुपालन करता है?
A: उत्पाद की रेंगने की दूरी UL, CSA, और IEC सुरक्षा आवश्यकताओं को पूरा करती है। सभी सामग्री UL94-V0 लौ retardant प्रमाणित हैं। डिजाइन EN 60938-2 (VDE 0565-2) मानकों का अनुपालन करता है।ये प्रमाणपत्र सुनिश्चित करते हैं कि उत्पाद का उपयोग सख्त सुरक्षा आवश्यकताओं के साथ बिजली आपूर्ति और प्रकाश उपकरणों में किया जा सकता है.
