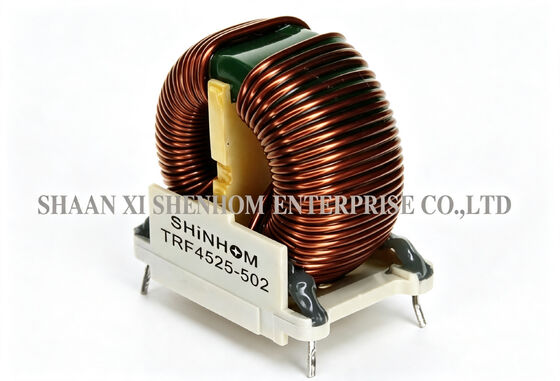

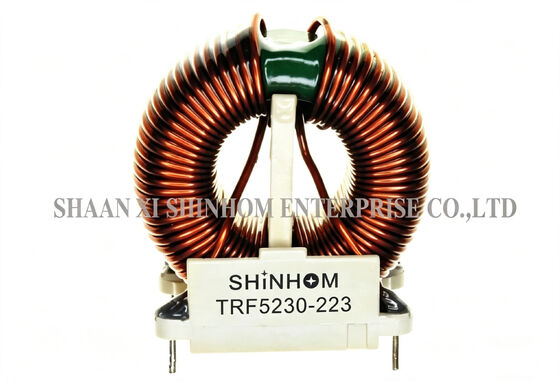

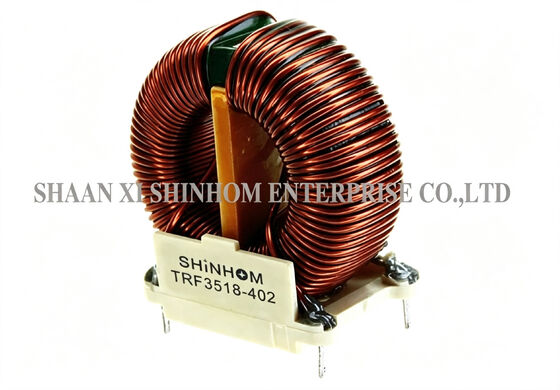

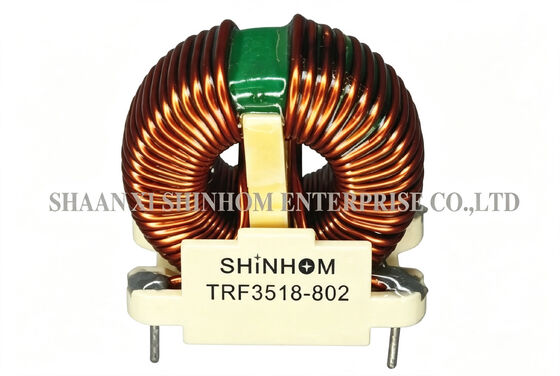

यह टीआरएफ सीरीज हाई-फ्रीक्वेंसी टॉरॉयडल कॉमन-मोड चोक एक टॉरॉयडल कोर और डुअल-वाइंडिंग डिज़ाइन का उपयोग करता है। रेटेड करंट 1.5A से 18A तक कवर करता है। इंडक्टेंस 1mH से 120mH तक होता है। कॉमन-मोड रेजोनेंस फ्रीक्वेंसी 100KHz से 3MHz तक होती है। उत्पाद उत्कृष्ट यांत्रिक शक्ति, कम डीसीआर और कम तापमान वृद्धि प्रदान करता है। यह पावर और सिग्नल सर्किट में विद्युत चुम्बकीय शोर को प्रभावी ढंग से समाप्त करता है। विभिन्न लेआउट आवश्यकताओं के अनुरूप कई पीसीबी माउंटिंग हाउसिंग उपलब्ध हैं। ऑपरेटिंग तापमान रेंज: -40°C से +105°C। यह एसी/डीसी और डीसी/डीसी लाइन शोर दमन, संचार प्रणाली, ऑटोमोटिव इलेक्ट्रॉनिक्स, एलसीडी/पीडीपी टीवी और कंप्यूटर पेरिफेरल्स में व्यापक रूप से उपयोग किया जाता है।
प्रश्न: यह उत्पाद किन ईएमआई मानकों का अनुपालन करता है?
ए: टीआरएफ सीरीज कॉमन-मोड चोक एफसीसी, वीसीसीई, सीआईएसपीआर और एफटीजेड सहित अंतरराष्ट्रीय ईएमआई मानकों का अनुपालन करते हैं। वे आपके उत्पादों को कंडक्टेड उत्सर्जन अनुपालन परीक्षण पास करने और पावर और सिग्नल लाइनों पर विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करते हैं।
प्रश्न: 100KHz-3MHz कॉमन-मोड रेजोनेंस फ्रीक्वेंसी का क्या महत्व है?
ए: कॉमन-मोड चोक रेजोनेंस फ्रीक्वेंसी के पास उच्चतम कॉमन-मोड इंपीडेंस प्रदान करते हैं, जिससे इष्टतम शोर दमन प्राप्त होता है। 100KHz-3MHz रेजोनेंस फ्रीक्वेंसी रेंज स्विचिंग पावर सप्लाई और डिजिटल सर्किट की मुख्य कंडक्टेड ईएमआई फ्रीक्वेंसी बैंड को कवर करती है, जिससे महत्वपूर्ण फ्रीक्वेंसी रेंज में प्रभावी कॉमन-मोड शोर क्षीणन सुनिश्चित होता है।
प्रश्न: +50%/-30% इंडक्टेंस टॉलरेंस चयन को कैसे प्रभावित करता है?
ए: यह टॉलरेंस रेंज का मतलब है कि वास्तविक इंडक्टेंस नाममात्र मान से 50% अधिक या 30% कम हो सकता है। ईएमआई फिल्टरिंग अनुप्रयोगों में, चयन करते समय, सुनिश्चित करें कि इंडक्टेंस पूर्ण तापमान और ऑपरेटिंग करंट रेंज में न्यूनतम फिल्टरिंग आवश्यकताओं को पूरा करता है। हम महत्वपूर्ण डिजाइनों में पर्याप्त मार्जिन की अनुमति देने की सलाह देते हैं।
