होम /उत्पाद/आम मोड चोक/LEF20 सीरीज कॉमन मोड पावर लाइन स्ट्रोक उच्च अनुनाद आवृत्ति कम श्रव्य शोर और सममित हस्तक्षेप दमन के साथ

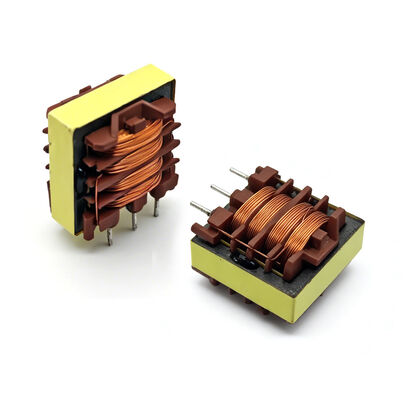

LEF20 सीरीज कॉमन मोड पावर लाइन स्ट्रोक उच्च अनुनाद आवृत्ति कम श्रव्य शोर और सममित हस्तक्षेप दमन के साथ

5000
MOQ
LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
निरंकुशता सीमा: 3.3mH से 100mH
डीसीआर अधिकतम: 200mΩ से 6600mΩ
रिसावों की कमी: 65μH से 2000μH
वर्तमान सीमा: 0.3ए से 1.8ए
घुमावदार संरचना: 2 खंड
प्रमुखता देना:

LEF20 सीरीज उच्च अनुनाद आवृत्ति चोक

,

LEF20 सीरीज़ के सममित हस्तक्षेप निवारण चोक

,

LEF20 सीरीज कम श्रव्य शोर चोकल
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS/ISO/UL/CE/IATF16949/CNAS
मॉडल संख्या: LEF20
दस्तावेज: LEF20 Common mode_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
LEF20 सीरीज कॉमन मोड पावर लाइन चोक
उत्पाद अवलोकन

LEF20 श्रृंखला सामान्य मोड पावर लाइन चोक को सामान्य-मोड हस्तक्षेप के प्रभावी दमन के लिए इंजीनियर किया गया है। 2-खंड घुमावदार संरचना की विशेषता के साथ, यह उच्च अनुनाद आवृत्ति, उच्च पल्स शक्ति और कम श्रव्य शोर प्रदान करता है। लगभग 2% रिसाव अधिष्ठापन के साथ, यह सममित हस्तक्षेप दमन प्रदान करता है। श्रृंखला EN 60938-2 (VDE 0565-2) और UL 1283 मानकों का अनुपालन करती है, RoHS-अनुपालक है, और वेव सोल्डरिंग प्रक्रियाओं के लिए उपयुक्त है।

प्रमुख विशेषताऐं
  • 2-सेक्शन वाइंडिंग के कारण उच्च अनुनाद आवृत्ति
  • उच्च नाड़ी शक्ति
  • धीमी घरघराहट की आवाज
  • सममित हस्तक्षेप दमन के लिए लगभग 2% रिसाव प्रेरण
  • वेव सोल्डरिंग के लिए उपयुक्त
  • EN 60938-2 (VDE 0565-2) और UL 1283 के अनुरूप
  • RoHS-अनुपालक
अनुप्रयोग
  • सामान्य-मोड हस्तक्षेप का दमन
  • लैंप के लिए इलेक्ट्रॉनिक गिट्टी
  • उपभोक्ता इलेक्ट्रॉनिक्स के लिए स्विच-मोड बिजली आपूर्ति
मानक विशिष्टताएँ (@25°C)
भाग संख्या इंडक्शन (एमएच) +50%/-30% @10kHz, 0.1V डीसीआर (एमΩ) मैक्स रिसाव अधिष्ठापन (μH) प्रकार। @10kHz, 0.1V वर्तमान सीमा (ए)
LEF20-332Y-1.8A 3.3 200 65 1.8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1.0
LEF20-153Y-0.8A 15 950 300 0.8
LEF20-273Y-0.65A 27 1600 550 0.65
LEF20-393Y-0.55A 39 2200 800 0.55
LEF20-473Y-0.45A 47 2800 950 0.45
LEF20-683Y-0.35A 68 4400 1300 0.35
LEF20-104Y-0.3A 100 6600 2000 0.30
टैग:

common mode power line choke

common mode toroidal chokes

common mode inductor
