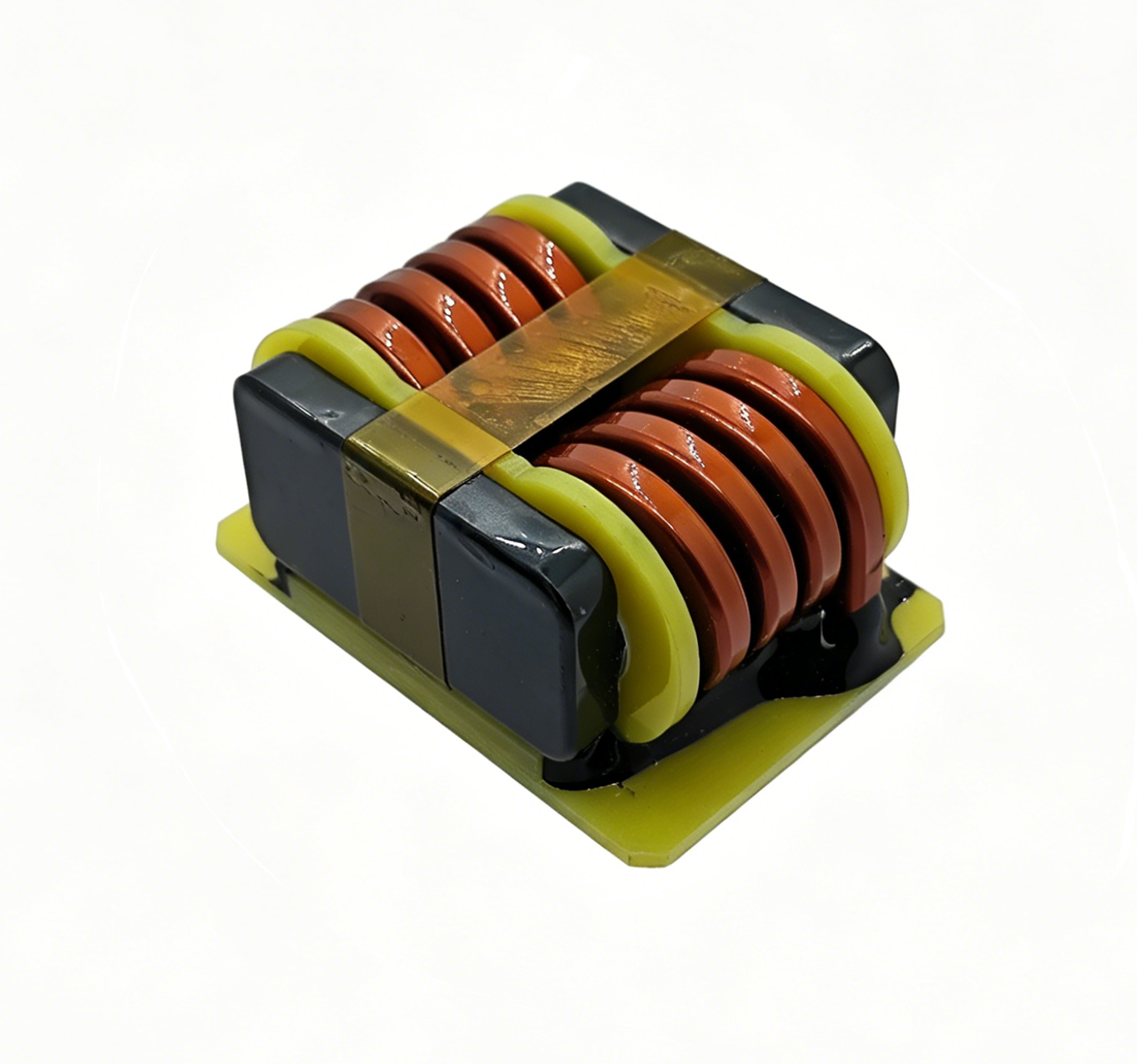

डीआईपी कॉमन मोड चोक फ्लैट वायर हाई करंट इंडक्टर

बातचीत
MOQ
बातचीत योग्य
कीमत
DIP Common Mode Choke Flat Wire High Current Inductor
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
तार: फ्लैट तांबे का तार
बारी अनुपात: 1:1
मुख्य: होलो स्क्वायर
परीक्षण आवृत्ति: 10kHz
चरण: सिंगल फेज़
परिचालन तापमान: -40ºC से +125ºC
प्रमुखता देना:

उच्च धारा सामान्य मोड घुटन

,

डीआईपी सामान्य मोड घुटन

,

फ्लैट वायर सामान्य मोड घुटन

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: टीआरएफ
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000/महीना
उत्पाद विवरण

डीआईपी कॉमन मोड चोक, फ्लैट वायर हाई करंट इंडक्टर





विशेषताएं:

  • इंडक्टेंस: 130uH न्यूनतम
  • DCR: 0.3mΩ अधिकतम
  • रेटेड करंट: 120A
  • रेटेड वोल्टेज (V): 85 से 265V AC, 50/60Hz
  • टर्न अनुपात: n1: n2=1:1
  • हाई-पॉट: 3000VAC
  • इन्सुलेशन प्रतिरोध: 100MΩ न्यूनतम 500DC पर
  • तापमान वृद्धि: 50°C अधिकतम



अनुप्रयोग:

  • पर्सनल कंप्यूटर
  • स्विचिंग पावर सप्लाई, एडॉप्टर और यूपीएस
  • कंप्यूटर उत्पाद
  • डीवीडी
  • एलईडी पावर सप्लाई
  • एलसीडी टीवी और मॉनिटर डिस्प्ले पावर बोर्ड
  • उपभोक्ता इलेक्ट्रिक उत्पाद और बैटरी चार्जर, प्रिंटर


नोट्स:.

  • इंडक्टेंस परीक्षण: HP4284A, 100kHz/0.25V या समकक्ष
  • RDC: क्वाडटेक 1880 मिलीओहममीटर
  • Irms तापमान वृद्धि 40°C अधिकतम संदर्भ परिवेश तापमान
  • सोल्डेबिलिटी: लीड वायर का 75% कवर होना चाहिए
  • सोल्डरिंग विधियाँ: वेव, रिफ्लो
  • ऑपरेटिंग तापमान: -25°C से +125°C
  • भंडारण तापमान: -25°C से +125°C

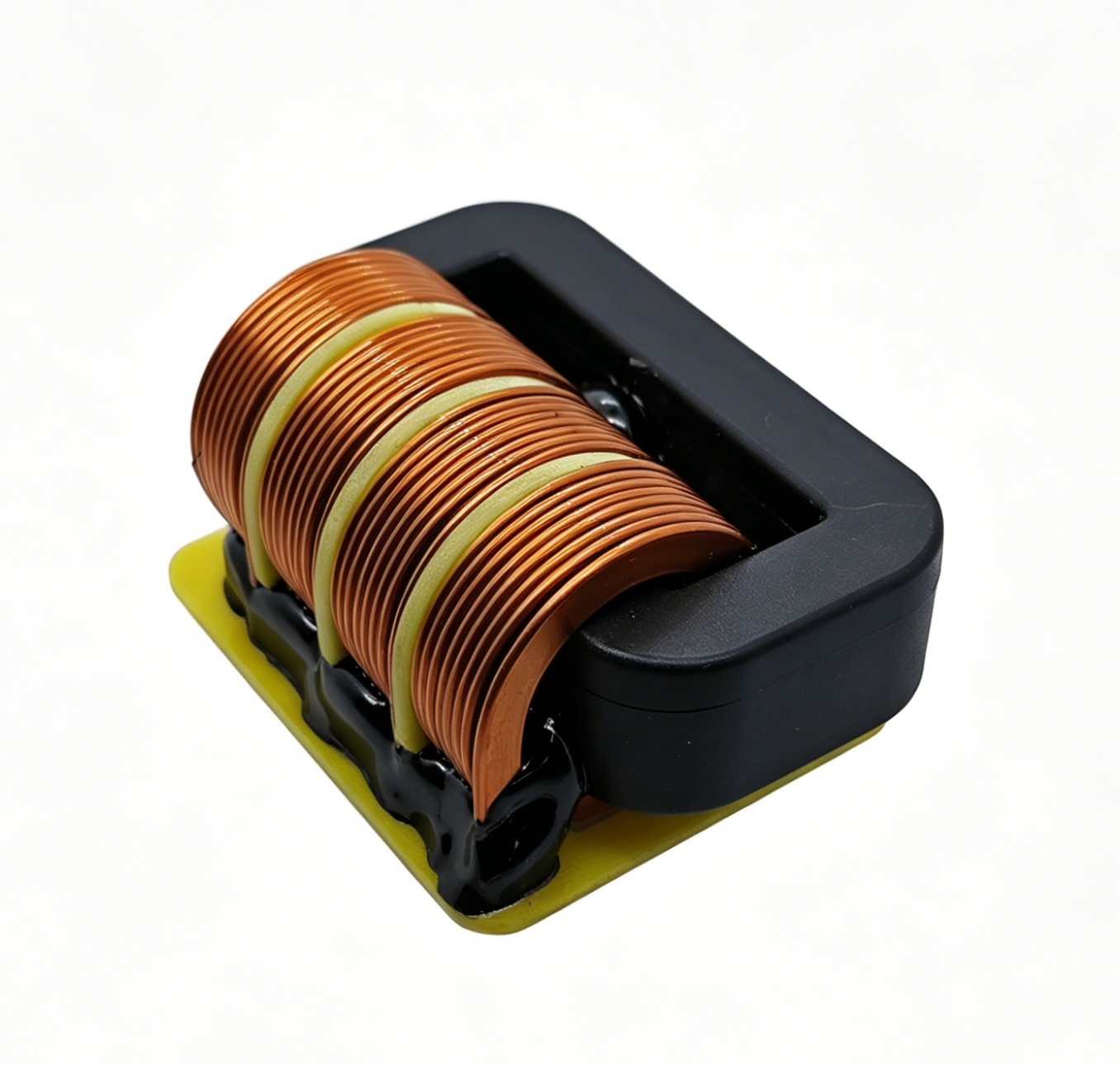

डीआईपी कॉमन मोड चोक फ्लैट वायर हाई करंट इंडक्टर

नोट्स: अनुकूलित उपलब्ध है
