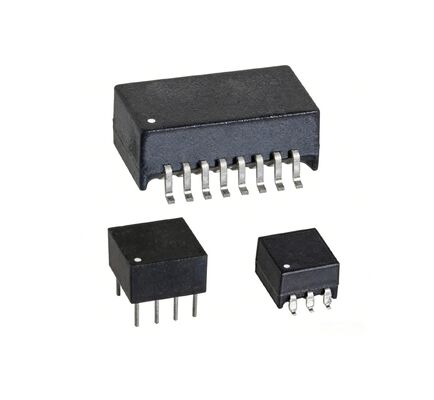

ईएमआई शोर दमन और कम डीसी प्रतिरोध के लिए फेराइट कोर के साथ उच्च विश्वसनीयता एसएमडी कॉमन मोड स्ट्रोक फिल्टर
उत्पाद विवरण
ईएमआई शोर शमन अनुप्रयोगों के लिए उच्च विश्वसनीयता एसएमडी कॉमन मोड स्ट्रोक फिल्टर
डीएलएफ श्रृंखला एक कॉम्पैक्टएस.एम.डी. सामान्य मोड चोक फ़िल्टरइलेक्ट्रॉनिक उपकरणों के पावर और सिग्नल लाइनों में सामान्य मोड शोर को दबाने के लिए डिज़ाइन किया गया है। निर्दिष्ट आवृत्ति रेंज में स्थिर प्रतिबाधा विशेषताओं को प्रदान करके,इस श्रृंखला प्रभावी ढंग से सिग्नल अखंडता बनाए रखते हुए विद्युत चुम्बकीय हस्तक्षेप को कम करती है.
के रूप मेंईएमआई दमन सीएमसी प्रेरक, डीएलएफ सीरीज़ सतह-माउंट असेंबली के लिए अनुकूलित एक फेराइट कोर संरचना का उपयोग करती है। नियंत्रित प्रेरण और कम डीसी प्रतिरोध डिजाइन सम्मिलन हानि और शक्ति अपव्यय को कम करने में मदद करते हैं,इसे उच्च घनत्व वाले पीसीबी लेआउट के लिए उपयुक्त बनाना.
सभी विद्युत विशेषताओं, पैकेज आयामों और नामित धारा के मानों को सख्ती से प्रदान उत्पाद प्रलेखन में परिभाषित विनिर्देशों का पालन करें।विभिन्न सर्किट आवश्यकताओं और ईएमआई दमन स्तरों का समर्थन करने के लिए श्रृंखला के भीतर कई आकार विकल्प उपलब्ध हैं.
उत्पाद की विशेषताएं
उत्पाद का प्रकार:एस.एम.डी. सामान्य मोड चोक फ़िल्टर
श्रृंखला:डीएलएफ श्रृंखला
प्रेरण क्षमताःमॉडल के आधार पर, जैसा कि डेटाशीट में निर्दिष्ट है
रेटेड करंट:भाग संख्या के अनुसार परिभाषित
डीसी प्रतिरोध (डीसीआर):बिजली हानि को कम करने के लिए कम डीसीआर डिजाइन
प्रतिबाधा विशेषताएं:सामान्य मोड शोर दमन के लिए अनुकूलित
माउंटिंग प्रकारःसतह माउंट डिवाइस (एसएमडी)
ऑपरेटिंग तापमान सीमाःउत्पाद प्रलेखन के अनुसार
निर्माण:पृथक घुमावदार संरचना के साथ फेराइट कोर
आवेदन
विद्युत आपूर्ति सर्किट
ईएमआई शोर को दबाने के लिए सीसी इनपुट और आउटपुट लाइनों पर प्रयोग किया जाता है।
सिग्नल और डेटा लाइनें
संचार इंटरफेस और उच्च गति सिग्नल मार्गों के लिए उपयुक्त है जिन्हें सामान्य मोड शोर फ़िल्टरिंग की आवश्यकता होती है।
उपभोक्ता इलेक्ट्रॉनिक्स
ईएमसी अनुपालन के लिए टीवी, एडेप्टर, सेट-टॉप बॉक्स और घरेलू उपकरणों में लागू किया जाता है।
औद्योगिक इलेक्ट्रॉनिक्स
नियंत्रण बोर्डों, इन्वर्टरों और औद्योगिक स्वचालन उपकरणों में ईएमआई का निवारण।
संचार उपकरण
संकेत स्थिरता में सुधार के लिए राउटर, नेटवर्क उपकरणों और संचार मॉड्यूल में प्रयोग किया जाता है।
