होम /उत्पाद/आम मोड चोक/800Ω @100MHz प्रतिबाधा, ईएमआई दमन के लिए सीसा मुक्त और कॉम्पैक्ट डिजाइन के साथ वायर घाव कॉमन मोड थोक

800Ω @100MHz प्रतिबाधा, ईएमआई दमन के लिए सीसा मुक्त और कॉम्पैक्ट डिजाइन के साथ वायर घाव कॉमन मोड थोक

5000
MOQ

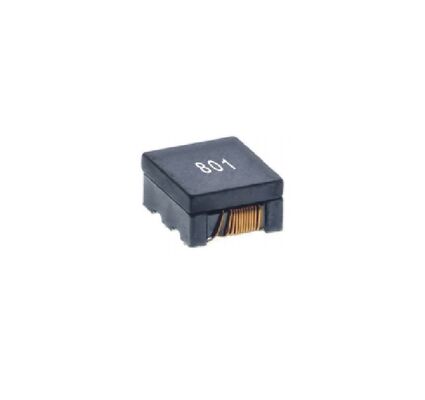

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

800Ω @100MHz कॉमन मोड चोक

,

सीसा रहित तार घाव चोक

,

कॉम्पैक्ट ईएमआई दमन घटक
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: SF1008F-3W-801Y
दस्तावेज: SF1008F-3W-801Y_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
ईएमआई दमन के लिए उच्च-प्रदर्शन वाले तार घाव सामान्य मोड फ़िल्टर
उच्च गति डेटा और बिजली लाइनों में प्रभावी विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) दमन के लिए डिजाइन, SF1008F-3W-801Yतार के घावों से गला घोंटना100MHz पर उच्च सामान्य मोड प्रतिबाधा प्रदान करता है, उत्कृष्ट शोर दमन प्रदर्शन सुनिश्चित करता है।सामान्य मोड फ़िल्टर, यह अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए आदर्श है।ईएमआई निवारण घटक100% सीसा मुक्त, हैलोजन मुक्त, और RoHS अनुरूप है, सख्त पर्यावरण मानकों को पूरा करता है।यह मांग वाले वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है.
प्रमुख विनिर्देश
पैरामीटर मूल्य
सामान्य मोड प्रतिबाधा @100MHz 800Ω ±25%
नामित वोल्टेज (अधिकतम) 20V
नामित करंट (अधिकतम) 0.15A
डीसी प्रतिरोध (डीसीआर) (अधिकतम) 1.6Ω
इन्सुलेशन प्रतिरोध (मिनट) 10MΩ
परिचालन तापमान सीमा -40°C से +125°C
उत्पाद की विशेषताएं
  • मजबूत प्रदर्शन के लिए तार घाव निर्माण
  • 100% लीड मुक्त, हेलोजन मुक्त, और RoHS अनुरूप
  • छोटे आकार और कम प्रोफ़ाइल डिजाइन
  • स्व-तापमान वृद्धि सहित व्यापक परिचालन तापमान सीमा
  • प्रभावी ईएमआई दमन के लिए उच्च सामान्य मोड प्रतिबाधा
आवेदन
  • उच्च गति अंतर डेटा लाइनों में शोर फ़िल्टरिंग (यूएसबी, एचडीएमआई, एलवीडीएस)
  • कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों और मॉड्यूल में बिजली लाइन ईएमआई दमन
  • संचार उपकरण और नेटवर्किंग उपकरण
  • उपभोक्ता इलेक्ट्रॉनिक्स के लिए कठोर ईएमसी अनुपालन की आवश्यकता
  • ऑटोमोबाइल सूचना मनोरंजन और नियंत्रण प्रणाली
अक्सर पूछे जाने वाले प्रश्न
अन्य प्रकारों की तुलना में वायर वॉल कॉमन मोड फिल्टर का मुख्य लाभ क्या है?
तार घाव निर्माण आम तौर पर उच्च सामान्य मोड प्रतिबाधा और बहुपरत चिप प्रकारों की तुलना में बेहतर उच्च आवृत्ति प्रदर्शन के लिए अनुमति देता है,महत्वपूर्ण संकेत अखंडता अनुप्रयोगों में ईएमआई को दबाने के लिए इसे अधिक प्रभावी बनाना.
मैं 800Ω @100MHz के प्रतिबाधा रेटिंग की व्याख्या कैसे करूँ?
इसका अर्थ है कि फ़िल्टर में 100 मेगाहर्ट्ज़ की आवृत्ति पर सामान्य मोड शोर धाराओं के लिए 800Ω (सामान्य) का प्रतिबाधा होता है।शोर आवृत्ति पर अधिक प्रतिबाधा के परिणामस्वरूप उस शोर का अधिक शमन होता है.
क्या यह फ़िल्टर बिजली लाइन अनुप्रयोगों के लिए उच्च धाराओं को संभाल सकता है?
रेटेड करंट 0.15A Max है। यह कम-वर्तमान संकेत या बिजली लाइनों के लिए डिज़ाइन किया गया है। उच्च-वर्तमान पावर रेल फ़िल्टरिंग के लिए, कृपया एक मॉडल का चयन करें जिसके साथ संबंधित उच्च वर्तमान रेटेड है।
"हैलोजन मुक्त" शब्द का क्या अर्थ है और यह क्यों महत्वपूर्ण है?
हेलोजन मुक्त का अर्थ है कि उत्पाद में क्लोरिन, ब्रोमिन या अन्य हेलोजन नहीं होते हैं।यह पर्यावरण सुरक्षा के लिए महत्वपूर्ण है और अक्सर हरित इलेक्ट्रॉनिक्स पहल में आवश्यक है, क्योंकि इससे आग लगने पर विषाक्त गैसों का उत्सर्जन कम होता है।
