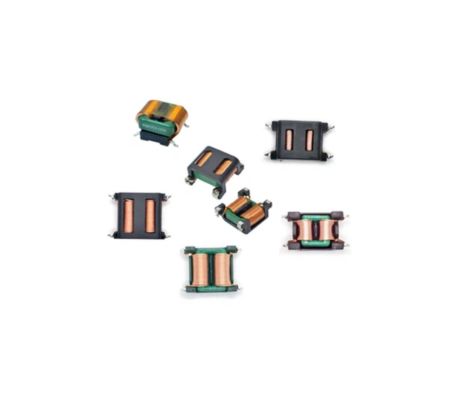

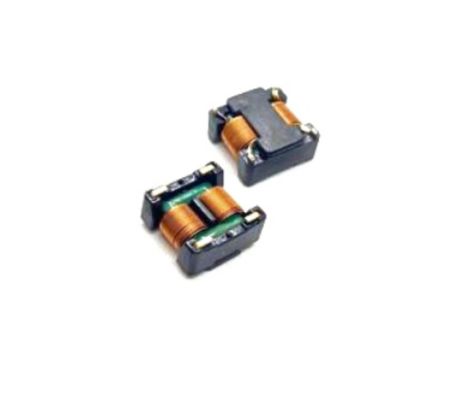

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
उत्पाद विवरण
बिजली आपूर्ति शोर दमन के लिए कॉम्पैक्ट, उच्च प्रदर्शन अल्ट्रा-लो डीसीआर एसएमडी फ्लैट कॉमन मोड चोक
आधुनिक पावर इलेक्ट्रॉनिक्स के लिए इंजीनियर की गई, SQS1010A श्रृंखला उच्च गुणवत्ता की एक श्रृंखला का प्रतिनिधित्व करती हैएसएमडी इंडक्टर्सविशेष रूप से डिज़ाइन किया गयासामान्य मोड चोकबेहतर विद्युत चुम्बकीय हस्तक्षेप दमन के लिए।
प्रमुख विशेषताऐं
जगह की कमी वाले पीसीबी डिजाइनों के लिए कॉम्पैक्ट एसएमडी फ्लैट पैकेज
कम रिसाव और कम डीसी प्रतिरोध (डीसीआर) के लिए वर्गाकार कोर निर्माण
उच्च-पारगम्यता सामग्री कम आवृत्तियों पर उच्च प्रतिबाधा सुनिश्चित करती है
कम आवारा क्षमता के कारण उत्कृष्ट शोर क्षीणन
उच्च इन्सुलेशन प्रतिरोध और UL94V-0 ज्वलनशीलता रेटिंग
RoHS और REACH के अनुरूप, वैश्विक बाजारों के लिए उपयुक्त
विशेष विवरण
भाग संख्या
इंडक्शन मिन. (एमएच)
डीसीआर मैक्स. (एमΩ)
रेटेड वर्तमान (ए)
तार गेज
रेफरी बदल जाता है.
SQS1010A-001
10
200
0.8 - 1.2
0.1*0.7
37
SQS1010A-002
10
200
1.0 - 1.5
0.1*1.0
37
तकनीकी जानकारी एवं परिचालन स्थितियाँ
परीक्षण आवृत्ति: 1.0 kHz, 0.25 V
रेटेड वोल्टेज: 80 वैक - 265 वैक
सहनशील वोल्टेज: 2 सेकंड के लिए 1.0 kVac
ऑपरेटिंग तापमान रेंज: -25°C से +125°C (कॉइल तापमान वृद्धि सहित)
भंडारण तापमान रेंज: -25°C से +100°C
इन्सुलेशन प्रतिरोध: 100 MΩ न्यूनतम। @ 500 वीडीसी
अनुप्रयोग
स्विचिंग मोड विद्युत आपूर्ति (एसएमपीएस):उपभोक्ता और औद्योगिक उपकरणों के लिए उच्च-घनत्व डिज़ाइन
उपभोक्ता इलेक्ट्रॉनिक्स:एलसीडी/एलईडी टेलीविजन, लैपटॉप पावर एडॉप्टर और बैटरी चार्जर
घरेलू उपकरण:विभिन्न घरेलू उपकरणों में बिजली प्रबंधन और शोर फ़िल्टरिंग
औद्योगिक इलेक्ट्रॉनिक्स:नियंत्रण प्रणालियों और मोटर ड्राइव में विद्युत लाइन शोर दमन
