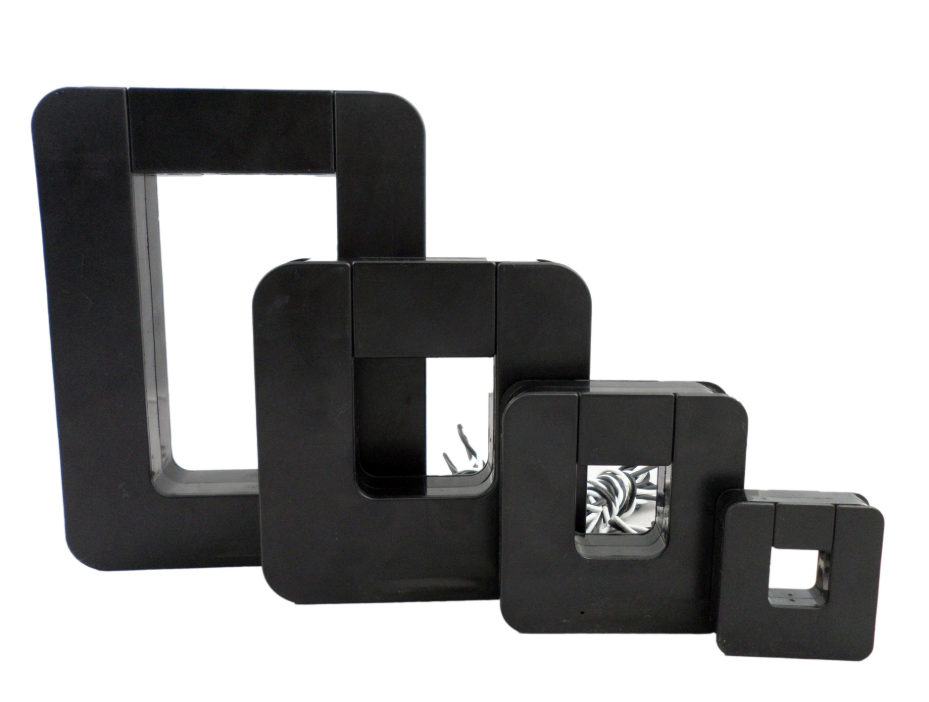

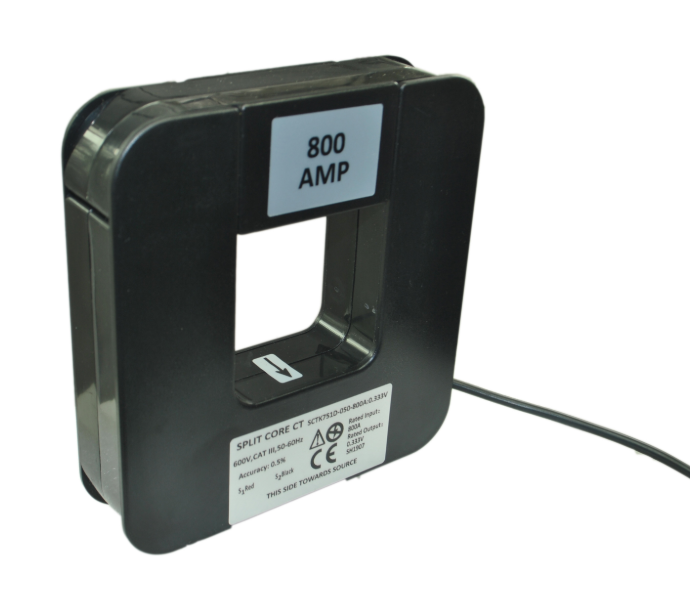

SCTK751 श्रृंखला स्प्लिट-कोर वर्तमान ट्रांसफार्मरएक पर्मलॉय कोर और एपॉक्सी राल आंतरिक संरचना का उपयोग करता है, जो विशेष रूप से वर्तमान माप और विद्युत उपकरणों के लिए डिज़ाइन किया गया है, जो उच्च परिशुद्धता, सुरक्षित पोर्टेबिलिटी और आसान स्थापना सुनिश्चित करता है। उत्पाद में PC UL94-V0 हाउसिंग और UL1015 22AWG ट्विस्टेड पेयर आउटपुट कनेक्शन के साथ एक मजबूत और विश्वसनीय संरचना है। यह सटीकता वर्ग 1.0 और व्यापक ऑपरेटिंग तापमान आवश्यकताओं को पूरा करता है। यह वर्तमान माप, मोटर निगरानी और एयर कंडीशनिंग उपकरण के लिए उपयुक्त है। यह बिजली निगरानी और औद्योगिक स्वचालन में स्प्लिट-कोर वर्तमान ट्रांसफार्मर अनुप्रयोगों के लिए एक आदर्श विकल्प है।
| आवृत्ति | 50-60 हर्ट्ज |
| इनपुट श्रेणी निर्धारण | 5 ए-5000A |
| मापने की सीमा | 10%इन-130%इन |
| निर्धारित उत्पादन | 0.333V(AC) या 0-500mA |
| अनुपात | ± 1.0％ |
| चरण कोण | ≤ ±90 मिनट |
| ढांकता हुआ ताकत | 2.5KV/1mA/1 मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩmin |
| मामला | पीसी /UL94-V0 |
| अटेरन | पीबीटी |
| मुख्य | पर्मलोय |
| आंतरिक संरचना | epoxy |
| निर्माण | बाँधना |
| संचालन तापमान | －25℃～＋75℃ |
| परिचालन आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG तार (जुड़ा हुआ तार) 2.0 मी |
| पी/एन | रेटेड इनपुट (ए) | आउटपुट (एमए/वी) | शुद्धता | आयाम(मिमी/इंच) | |||||
| ए | बी | सी | डी | ई | |||||
| SCTK751A | 5-200ए (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751B | 10-400ए (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751C | 50-630ए (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
| SCTK751D | 100-2000ए (100,250,400,630,800ए,1000,2000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
| SCTK751E | 200-3000ए (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
| SCTK751F | 400-5000ए (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
टिप्पणियाँ: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
प्रश्न: क्या आप तकनीकी सहायता और चयन अनुशंसाएँ प्रदान करते हैं?
ए:हाँ। हमारे पास एक पेशेवर तकनीकी टीम है जो ग्राहक एप्लिकेशन परिदृश्यों और सर्किट आवश्यकताओं के आधार पर चयन सिफारिशें और अनुकूलन समाधान प्रदान कर सकती है।
प्रश्न: क्या नमूने निःशुल्क हैं? मैं उन्हें कितनी जल्दी प्राप्त कर सकता हूँ?
ए:नमूने हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्य दिवस. विशिष्ट शिपिंग लागत नीतियों के लिए, कृपया पुष्टि के लिए हमारी बिक्री टीम से संपर्क करें।
प्रश्न14: यदि गुणवत्ता संबंधी समस्याएं उत्पन्न होती हैं तो आप उन्हें कैसे संभालेंगे?
ए:हम आने वाली गुणवत्ता निरीक्षण और शिपमेंट से पहले 100% गुणवत्ता परीक्षण के माध्यम से उत्पाद अनुरूपता सुनिश्चित करते हैं। यदि गुणवत्ता संबंधी समस्याएँ आती हैं, तो कृपया तुरंत हमारी बिक्री टीम से संपर्क करें। हम रिटर्न/एक्सचेंज या तकनीकी सहायता समाधान प्रदान करेंगे।
